Монтаж4
z Сначала задвинтье элемент запирающей
трубы с пружиной (L
3
) в нижнюю ступицу котла.
z Остальные элементы запирающей трубы (L
2
)
вставьте один в другой согласно схеме.
z Последним устанавливается элемент
запирающей трубы с держателем (L
1
).
z Установить на нижнюю ступицу котла
уплотнительное кольцо и глухой фланец.

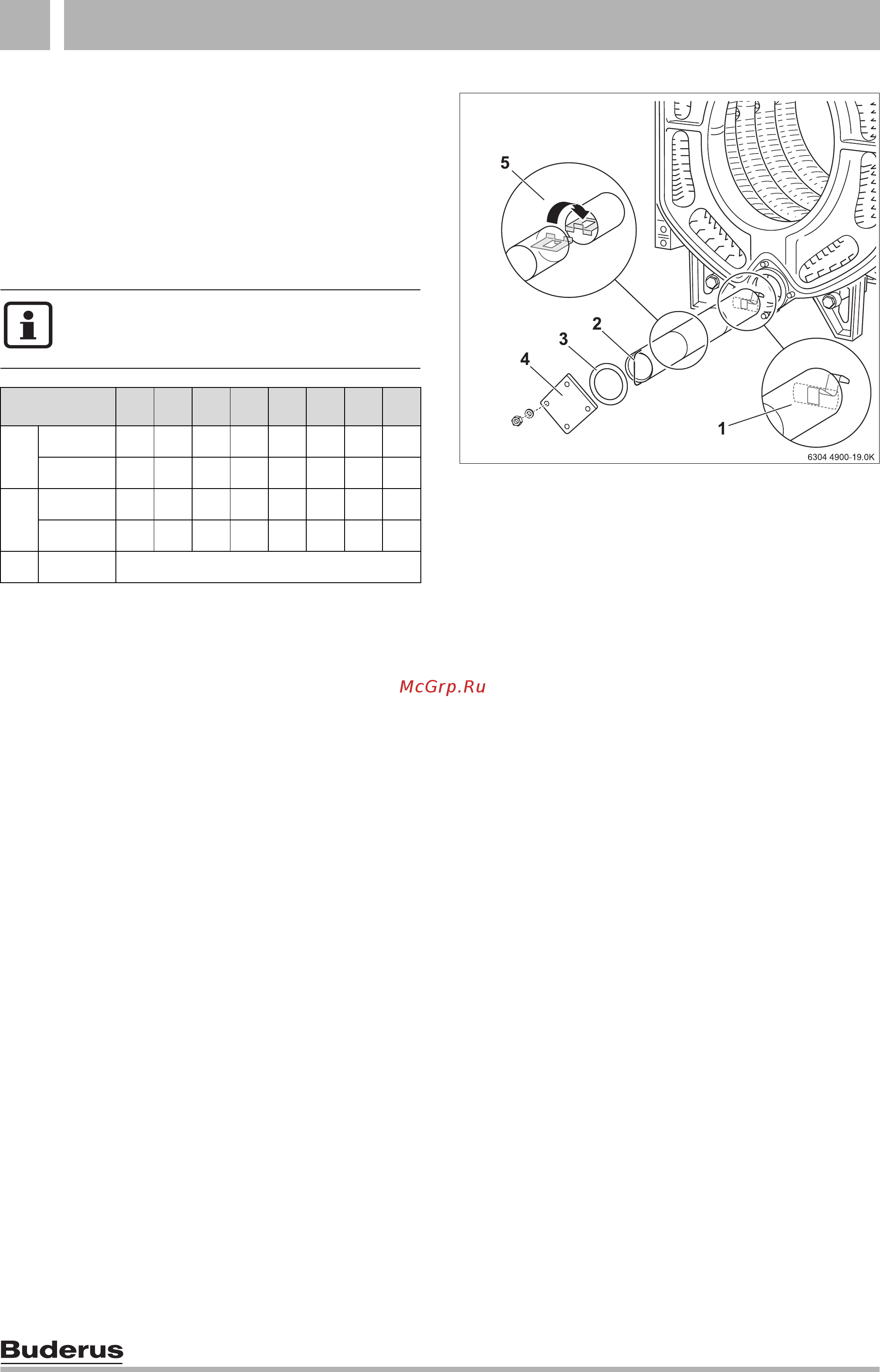

Рис. 24 Установка запирающей трубы
1 элемент запирающей трубы L
3
2 элемент запирающей трубы L
1
3 уплотнительное кольцо
4 глухой фланец
5 элемент запирающей трубы L
2
Длина и количество элементов
запирающей трубы зависят от размера
котла, см. Æ таб.9.
Элементы 9 10 11 12 13 14 15 16
L
1
480 мм 1––1–1––
650 мм –11 –1 –11
L
2
510 мм 11–22––3
680 мм ––1––22–
L
3
450 мм 1
Таб. 9 Длина и количество элементов
запирающей трубы
