4
Монтаж
Logamax E213 - Оставляем за собой право на изменения!
18
B
Закройте водопроводный кран и кран для
заполнения и слива, когда достигнуто необходимое
давление.
B Выпустите воздух из котла через воздушные
клапаны (Æ рис. 5 и 6).
B Выпустите воздух из отопительной системы
через вентили на отопительных приборах.
B Если давление снизится из-за удаления
воздуха, то нужно добавить воду.
B Проверку герметичности проводите в
соответствии с местными нормами.
B После проведения испытаний давлением
откройте все перекрытые узлы отопительной
системы.
B Убедитесь, что все приборы регулирования,
измерения давления и предохранительные
устройства работают правильно.
B После проведения опрессовки котла и при
отсутствии протечек установите правильное
рабочее давление.
B
Отсоедините шланг от крана для заполнения и
слива.
B Занесите рабочее давление и качество воды в
инструкцию по эксплуатации.
При первом заполнении, добавлении или замене
воды:
B Выполняйте требования к воде для
отопительной системы.
4.6.2 Удаление воздуха из насоса
отопительного контура и устранение
заклинивания

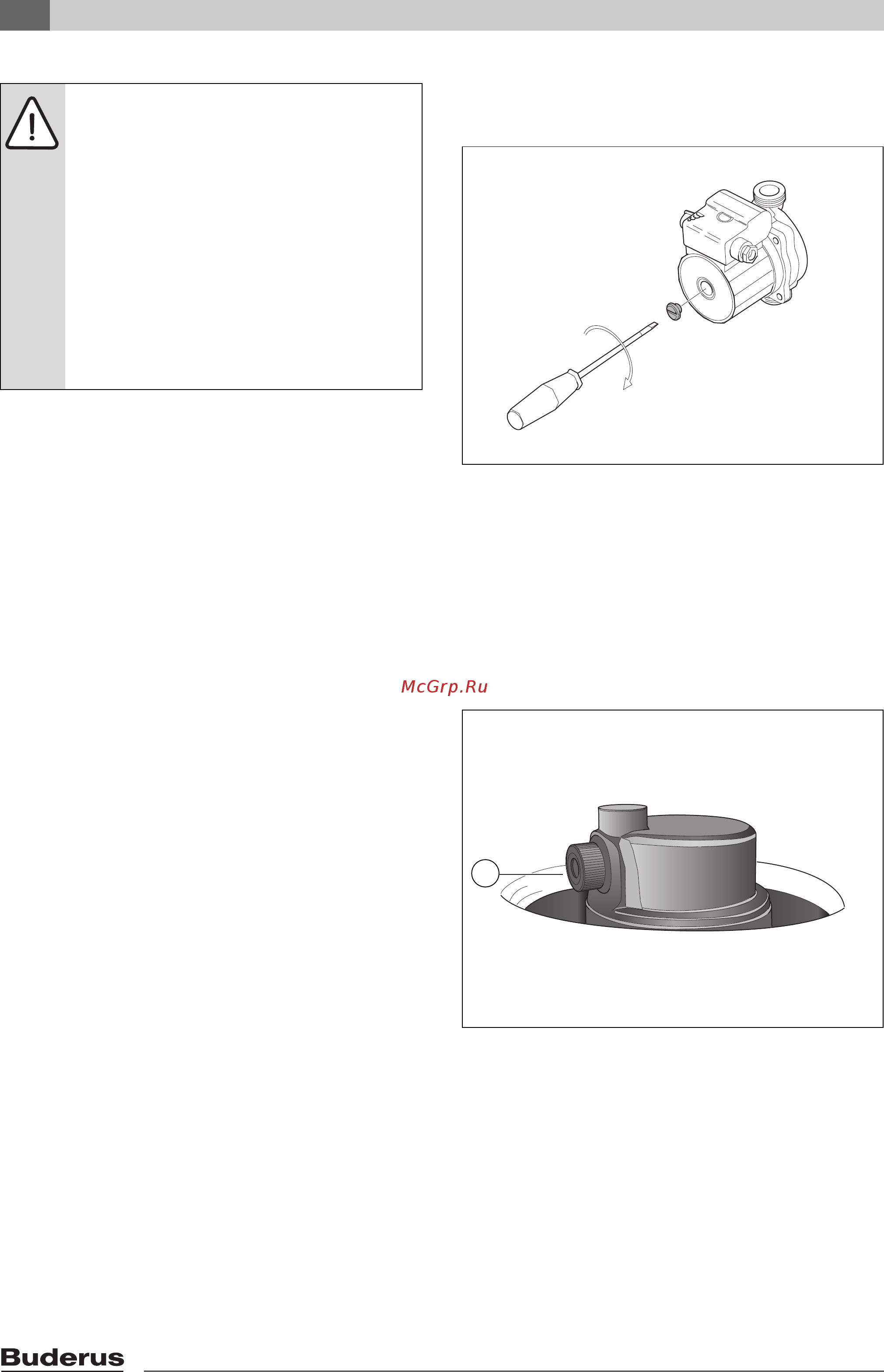

Рис. 5 Удаление воздуха из насоса отопительного
контура
B Выпустите воздух из насоса вплоть до
вытекания воды через винт (Æ рис. 5).
Если насос заклинило, то действуйте следующим
образом:
B Осторожно попытайтесь отвёрткой освободить
вал через отверстие для выпуска воздуха.
4.6.3 Удаление воздуха из котла
Рис. 6 Удаление воздуха из котла
B Медленно отверните винт воздушного клапана
[1] и выпустите воздух из котла.
УВЕДОМЛЕНИЕ: Возможно
повреждение оборудования из-за
температурных напряжений!
При заполнении котла в тёплом
состоянии температурные напряжения
могут вызвать появление трещин.
Котёл станет негерметичным.
B Заполняйте котёл только в холодном
состоянии (температура подающей
линии не должна превышать 40 °C).
B Заполняйте котёл только через кран
для заполнения на трубопроводе (на
обратной линии).
6 720 647 615-15.1ITL
6 720 647 615-14.1ITL
