Buderus Logamax E213 45 [19/52] Электрическое подключение
![Buderus Logamax E213 45 [19/52] Электрическое подключение](/views2/1422641/page19/bg13.png)
5
Электрическое подключение
Logamax E213 - Оставляем за собой право на изменения!
19
5 Электрическое подключение
5.1 Подключение к электросети (5-проводная сеть)

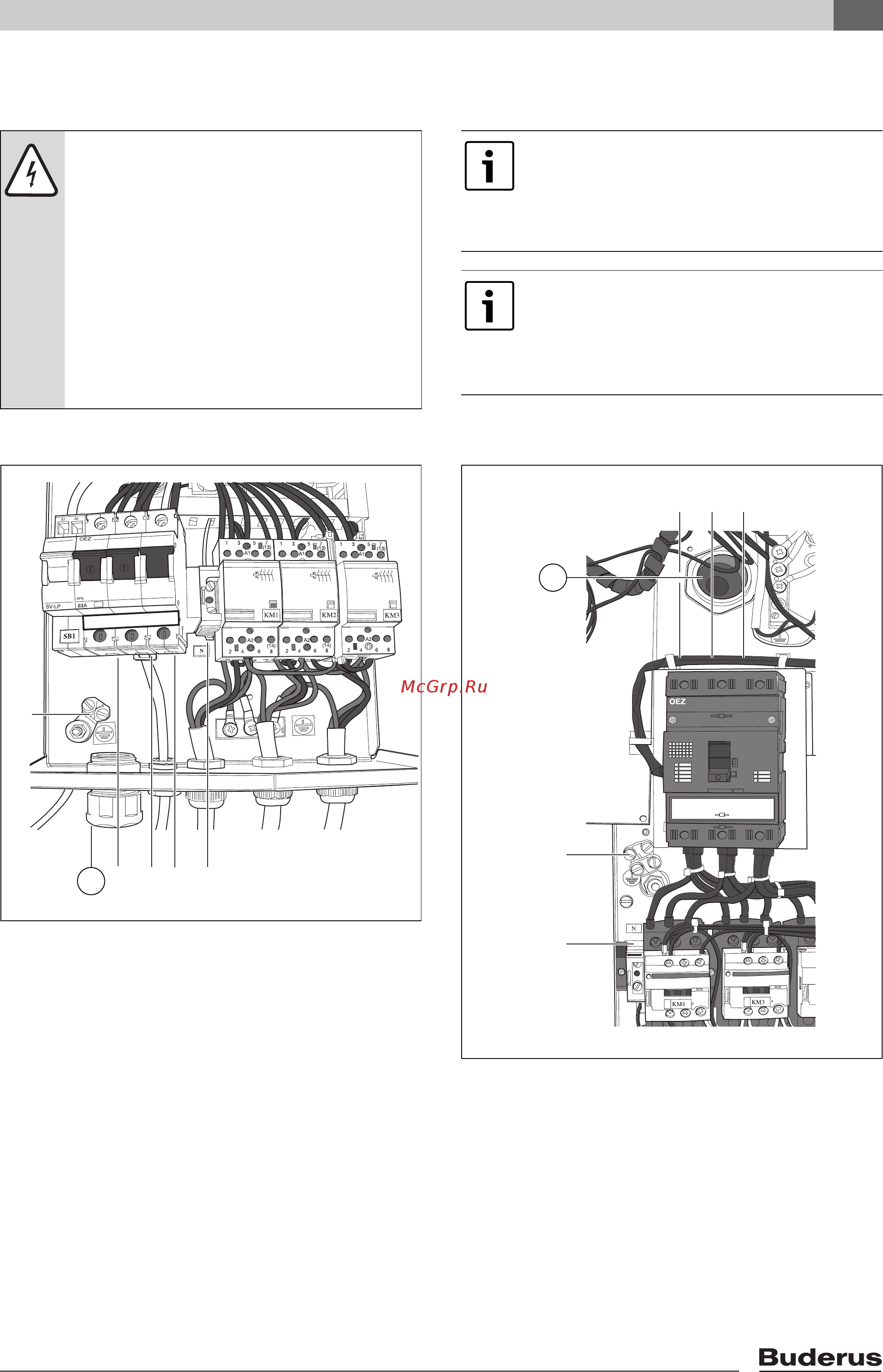

Рис. 7 Подключение сетевого провода 4 — 30 кВт
(5-проводная сеть)
1 Кабельный ввод
N Нулевой провод
PE Заземление
L1-3 Входные клеммы
Рис. 8 Подключение сетевого провода 36 — 60 кВт
(5-проводная сеть)
1 Кабельный ввод
N Нулевой провод
PE Заземление
L1-3 Входные клеммы
B Подключите провод к входным клеммам
«L1 — L3» главного выключателя
(Æ рис. 9 и 10).
ОПАСНО: опасно для жизни из-за
поражения электрическим током!
B Работы с электрическим
оборудованием разрешается
производить только специалистам,
имеющим соответствующую
квалификацию.
B Перед открытием котла отключите
сетевое напряжение на всех фазах и
обеспечьте защиту от случайного
включения.
B Соблюдайте инструкции по монтажу.
При подключении электрического
оборудования пользуйтесь
электросхемами (Æ глава 5.3, стр. 23) и
инструкциями на соответствующее
оборудование.
Подключение котла рассчитано на 5-
проводную сеть.
При подключении к 4-проводной сети
соблюдайте местные инструкции и
указания, приведённые в главе 5.2.
6
(14)
L1 L2 L3 N
PE
6 720 647 615-20.1ITL
1
L1 L2 L3
PE
N
1
6 720 647 615-21.1ITL
