5
Электрическое подключение
Logamax E213 - Оставляем за собой право на изменения!
22
5.2 Подключение к электросети (4-проводная сеть)
B Подключите провод к входным клеммам
«L1 — L3» главного выключателя.

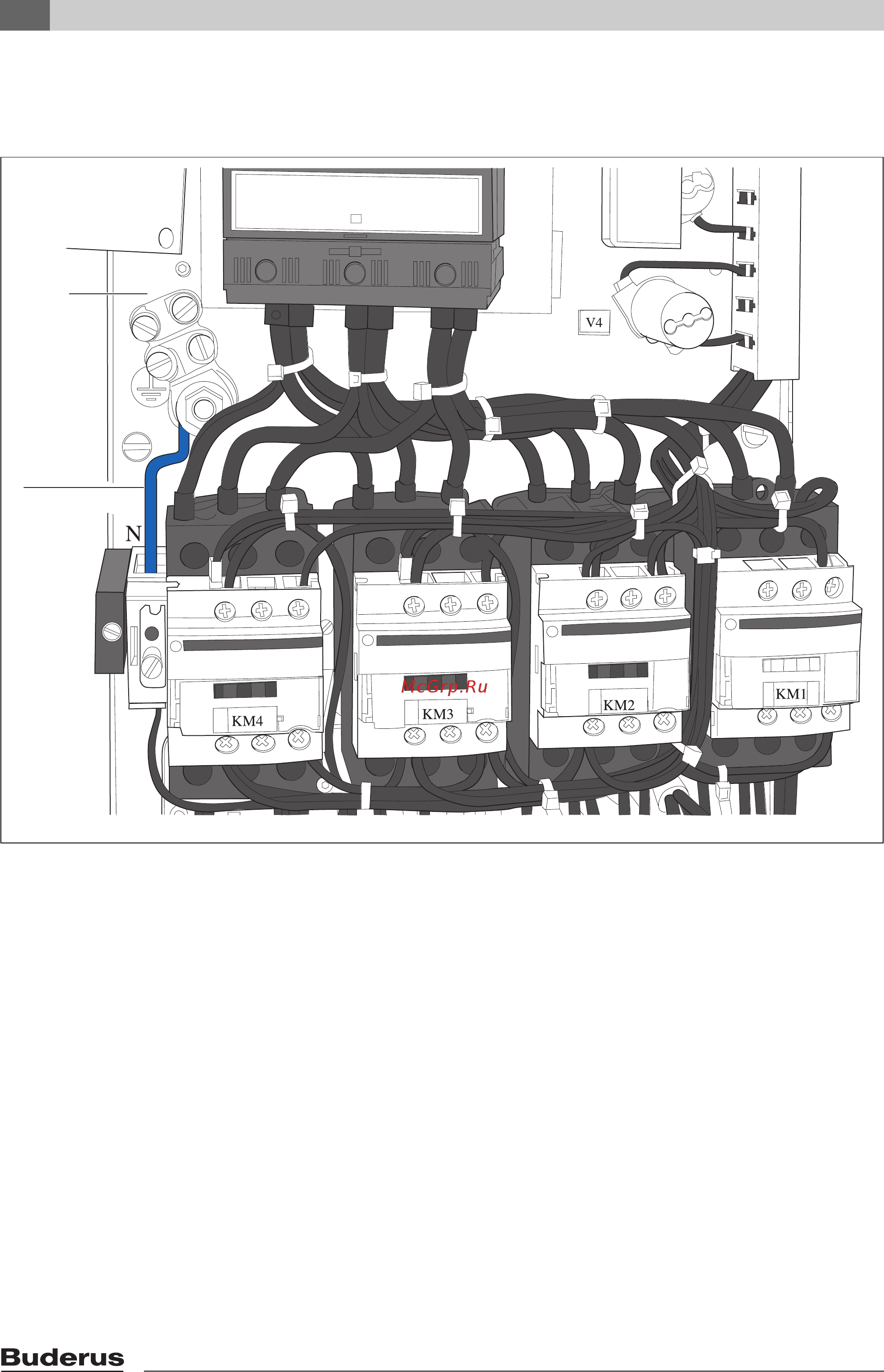

Рис. 12 Подключение защитного провода (4-проводная сеть)
N Нулевой провод
PEN Заземление
B Подключите защитный провод к клемме «PEN»
для заземления.
B Соедините клемму «N» с клеммой «PEN» синей
перемычкой (CY, 2,5 мм
2
), входящей в комплект
поставки.
PEN
CY 2,5 mm
2
6 720 647 615-25.1ITL
