Buderus Logamax E213 45 [17/52] Выполнение гидравлических подключений
![Buderus Logamax E213 45 [17/52] Выполнение гидравлических подключений](/views2/1422641/page17/bg11.png)
4
Монтаж
Logamax E213 - Оставляем за собой право на изменения!
17
4.5 Выполнение гидравлических
подключений
Подключите трубопроводы следующим образом:
B Подключите обратную линию к штуцеру RK.
B Подключите подающую линию к штуцеру VK.
B Наденьте сливной шланг на выход
предохранительного клапана и вставьте другой
конец шланга в сифон, установленный
заказчиком.
4.6 Заполнение отопительной
системы и проверка
герметичности.
4.6.1 Заполнение котла водой и проверка
герметичности
B Перед пуском в эксплуатацию заполните котёл
водой и проведите испытание на герметичность
(опрессовку).
B Подсоедините шланг к водопроводному крану.
B Наденьте заполненный водой шланг на кран для
заполнения и слива и закрепите его хомутом.
B Отрегулируйте предварительное давление
расширительного бака.
B Откройте кран для заполнения и слива.
B Медленно заполните котёл. При этом
наблюдайте за показаниями манометра.

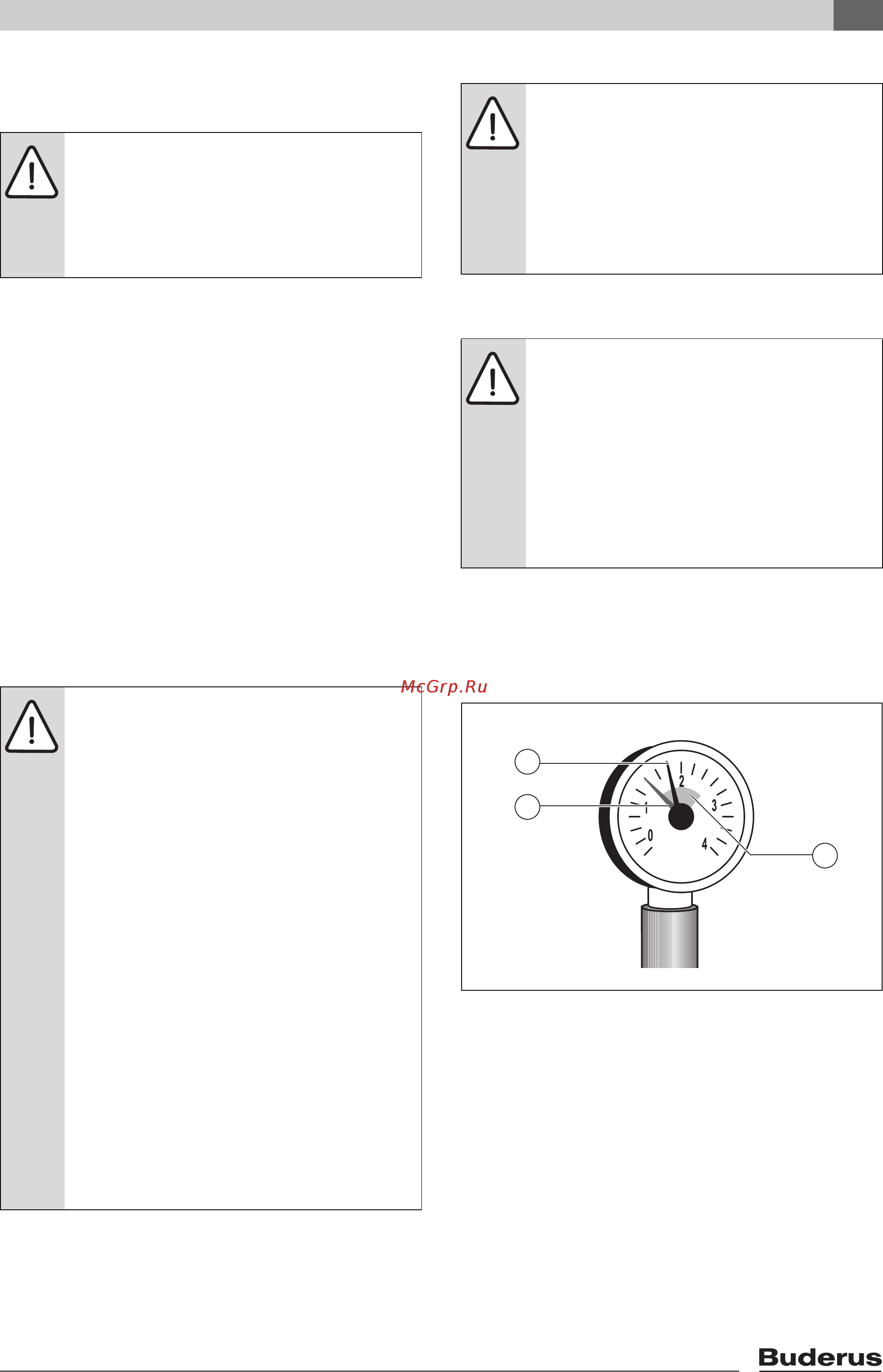

Рис. 4 Манометр
1 Красная стрелка
2 Стрелка манометра
3 Зелёная зона
УВЕДОМЛЕНИЕ: Возможно
повреждение оборудования из-за
неплотных соединений!
B Все трубы для подключения котла
следует прокладывать без
напряжений.
ОПАСНО: Возможно получение травм
и/или повреждение оборудования из-за
высокого давления при испытании на
герметичность!
При высоком давлении возможно
повреждение приборов контроля
давления, регулирующей арматуры,
предохранительных устройств и
бойлера.
B После заполнения нужно проверить
котёл давлением, соответствующим
давлению срабатывания
предохранительного клапана.
B Учитывайте максимально
допустимое давление для
установленных компонентов.
B После проведения испытаний
давлением откройте все запорные
устройства.
B Убедитесь, что все приборы
регулирования, измерения давления
и предохранительные устройства
работают правильно.
ОПАСНО: Угроза здоровью из-за
загрязнения питьевой воды!
B Соблюдайте национальные нормы и
правила для предотвращения
загрязнения питьевой воды
(например, водой из отопительных
систем).
B Выполняйте нормы EN 1717.
УВЕДОМЛЕНИЕ: Возможно
повреждение оборудования из-за
плохого качества воды! При плохом
качестве воды отопительная система
может выйти из строя в результате
коррозии и образования накипи.
B Выполняйте требования к воде для
отопительной системы согласно.
документации для проектирования и
каталогу.
6 720 615 876-59.1RS
3
2
1
