16 Приложение

Logano – 6720830623 (2015/01)

49

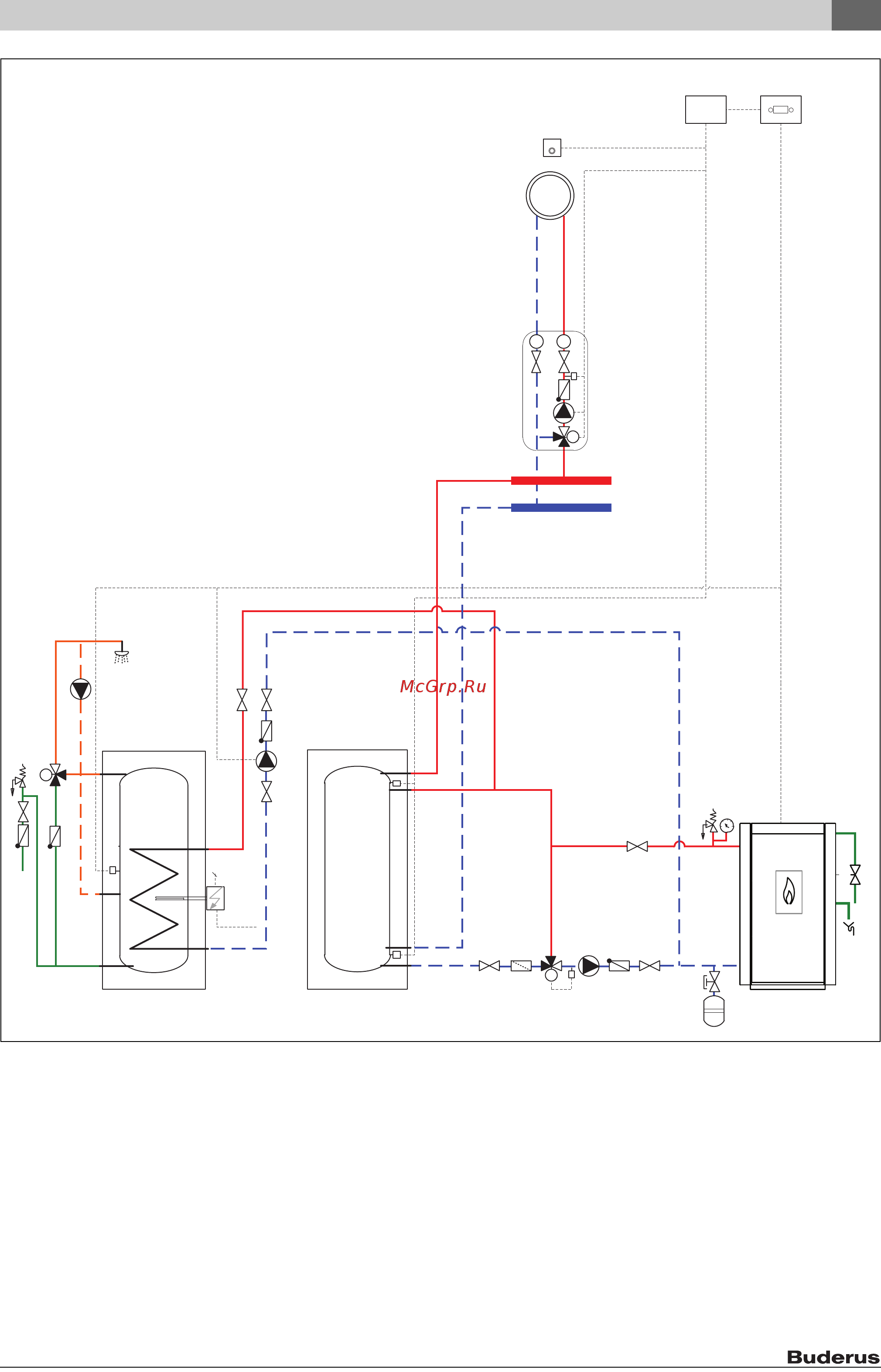

Рис. 47 Пример 3 установки с повышением температуры обратной линии, циркуляционным насосом, баком-водонагревателем, баком-

накопителем с отопительным контуром со смесителем

Пояснения к рис. 45, 46 и 47:

[1] Система управления (установлена на котле)

[2] Котёл

[3] Насос повышения температуры обратной линии (насос

[8] Бак-водонагреватель

[9] Датчик температуры горячей воды

[10] Смеситель горячей воды

[11] Насос рециркуляции

[12] Бак-накопитель

[13] Датчик температуры бака-накопителя, нижний

[14] Датчик температуры бака-накопителя, верхний

[15] Отопительный контур со смесителем

[16] Регулятор ST-431n для отопительного контура со смесителем

34

T

T

6

15
