Buderus Logalux ST 300/4 [12/20] Монтаж датчика температуры емкостного водонагревателя

Монтаж бака-водонагревателя

Баки-водонагреватели Logalux ST160/4 – ST300/4 – Оставляем за собой право на изменения!

6.3 Монтаж датчика температуры емкостного водонагревателя

Установите на баке-водонагревателе датчик для

измерения иконтроля температуры горячей воды,

входящий вобъем поставки комплекта

подсоединения бака (дополнительные

комплектующие). Для этого предусмотрена точка

замера М (рис.2, стр.7).

Электрическое подключение датчика описано

в документации, прилагаемой ксистеме управления

иотопительному котлу.

z Комплект сдатчиком (рис.7, поз.1 - 4) вставить

до упора в приварную гильзу (рис.7, поз.5).

При этом пластмассовая спираль (рис.7, поз.3),

прижимающая датчик, автоматически сдвигается

назад.

Компенсационная пружина (рис.7, поз.4) создает

контакт между гильзой и поверхностью датчика, что

обеспечивает надежную передачу температуры.

z Надеть сбоку фиксатор (рис.8, поз.1) на гильзу

(рис.8, поз.2).

z Проложить провод датчика котопительному

котлу исистеме управления, при необходимости

установить фиксатор провода

для снятия

нагрузки от натяжения. Провод не должен

касаться горячих частей котла.

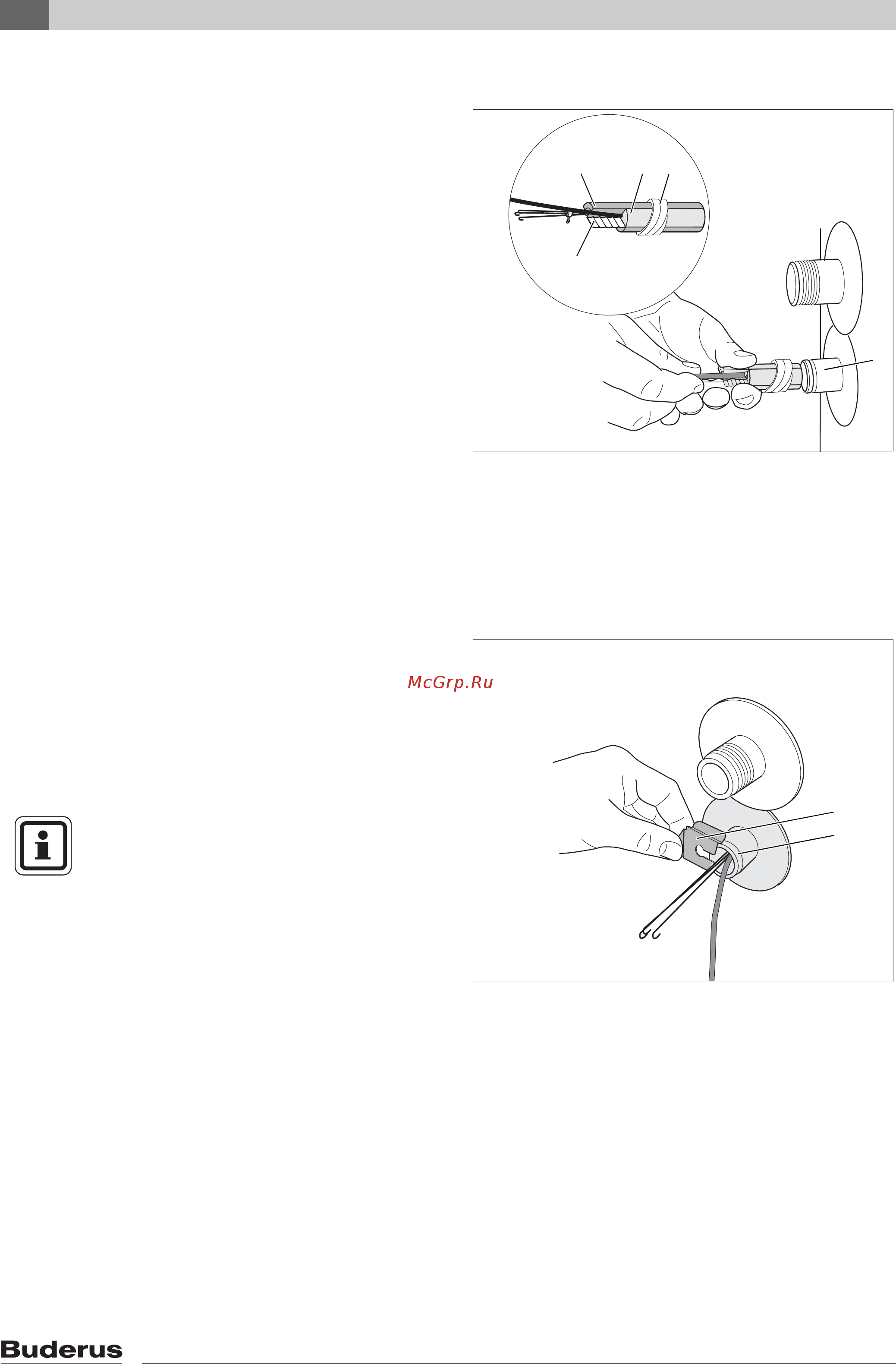

Рис. 7 Монтаж датчика температуры емкостного

водонагревателя

Поз. 1: заглушка

Поз. 2: датчик температуры в четверть круга

Поз. 3: пластмассовая спираль

Поз. 4: компенсационная пружина

Поз. 5: гильза для датчика

Рис. 8 Установка фиксатора датчика

Поз. 1: фиксатор датчика

Поз. 2: гильза для датчика

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Электрическое подключение датчика

температуры приведено

впоставляемой электросхеме.
