Монтаж бака-водонагревателя
6
Баки-водонагреватели Logalux ST160/4 – ST300/4 – Оставляем за собой право на изменения!
9
6 Монтаж бака-водонагревателя
6.1 Установка бака-водонагревателя
Бак-водонагреватель имеет вертикальное исполнение
и может быть установлен рядом скотлом
с соблюдением расстояний, указанных на рисунке 4.
Пол должен быть ровным испособным выдержать
нагрузку от оборудования.
Установка опорных болтов
z Положить на пол (рис.5, поз.1)
амортизирующую прокладку.
z Осторожно уложить бак-водонагреватель через
край поддона на амортизирующую прокладку.
z Закрутить 3 опорных болта (рис.5, поз.2),
входящие впоставку, на 15 – 25 мм.
z Установить бак и отрегулировать его
вертикальное положение, поворачивая
опорные болты.

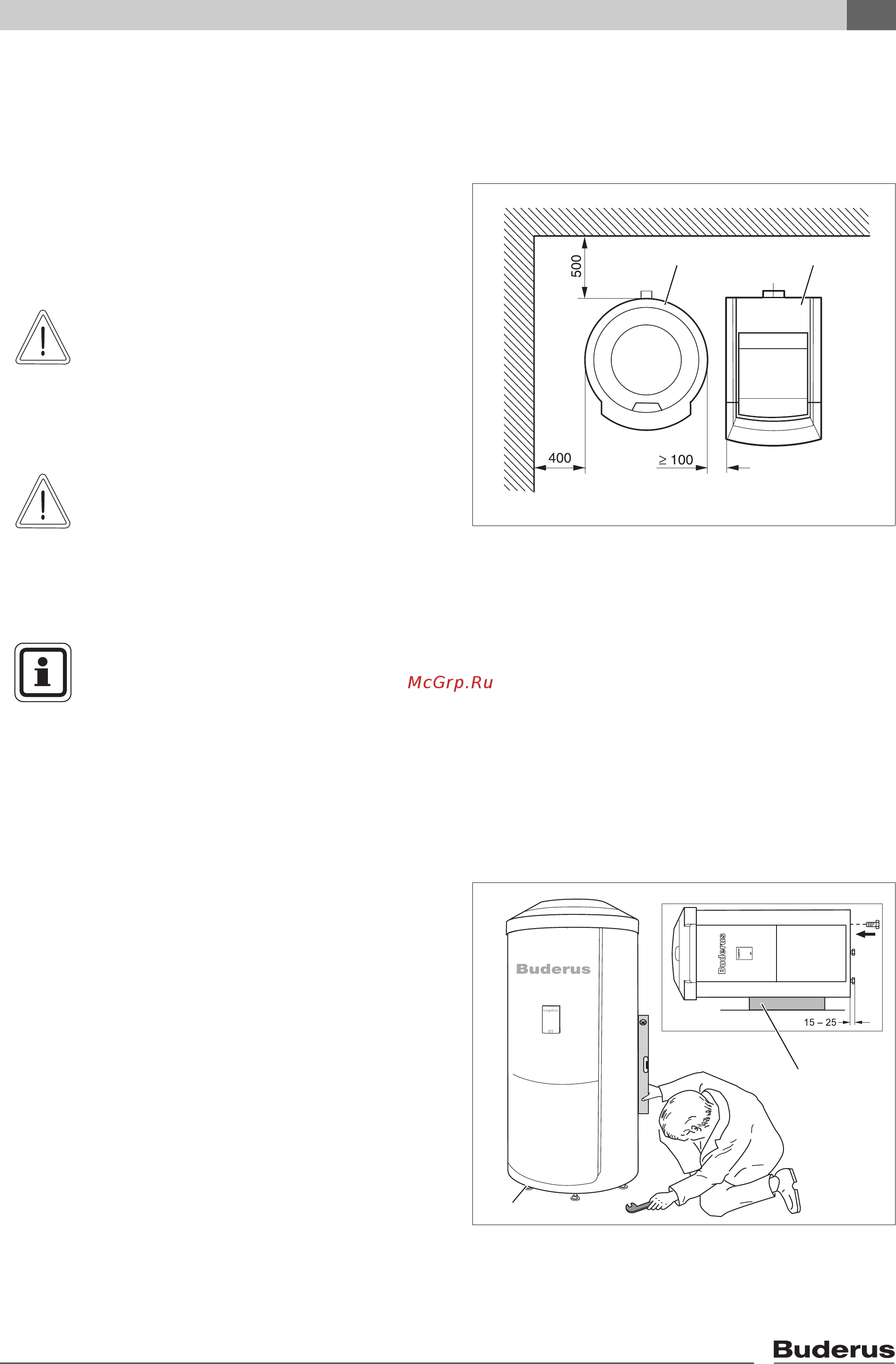

Рис. 4 Установка бака-водонагревателя
(принципиальная схема) (размеры вмм)
Поз. 1: бак-водонагреватель
Поз. 2: отопительный котел
1 2
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
вследствие замерзания установки.
z Помещение, в котором
устанавливается оборудование,
должно быть сухим и защищенным
от холода.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
из-за коррозии.
z Используйте бак только взакрытых
системах.
z Не используйте открытые
расширительные баки.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для замены магниевого анода (во время
технического обслуживания) требуется
достаточно свободного пространства
над баком-водонагревателем.
z Проверьте, чтобы высота
помещения, в котором установлено
оборудование, была не меньше
указанной вТаблица2, стр.7.
Рис. 5 Выравнивание бака по вертикали
Поз. 1: амортизирующая прокладка
Поз. 2: опорный болт
1
2
