Технические характеристики
4
Баки-водонагреватели Logalux ST160/4 – ST300/4 – Оставляем за собой право на изменения!
7
4 Технические характеристики
4.1 Размеры иподключения
4.2 Границы применения

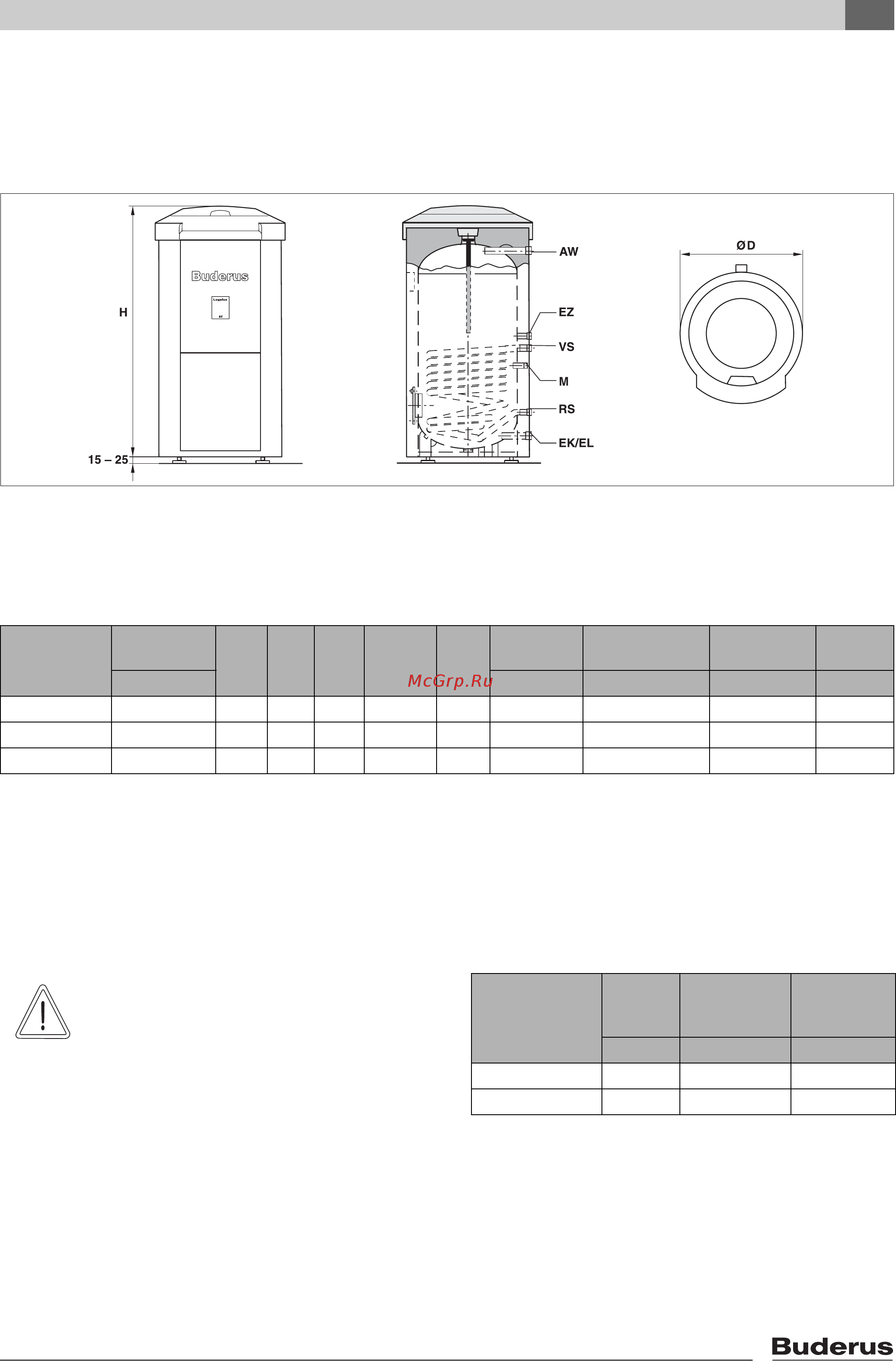

Рис. 2 Размеры и подключения (приведены вмм)
AW: выход горячей воды M: точка замера для датчика регулирования
температуры горячей воды отопительного контураEZ: вход циркуляции
VS: подающая линия бака EK: вход холодной воды
RS: обратная линия бака EL: слив холодной воды
Тип Объем
бака
AW VS RS EK/EL EZ Высота
H
1
Высота
помещения
2
Диаметр D Вес
3
l мм мм мм кг
ST160/4 160 R1 R1 R1 R1 R ¾ 1250 1600 554 98
ST200/4 200 R1 R1 R1 R1 R ¾ 1510 1800 554 110
ST300/4 300 R1 R1 R1 R1
¼ R ¾ 1515 1950 670 145
Таб.2 Размеры и подключения
1
Включая крышку бака, без опорных болтов.
2
Минимальная высота помещения установки бака, необходимая для замены магниевого анода.
3
Незаполненный бак супаковкой.
Допустимые
максимальные
значения
Темпе-
ратура
Рабочее
избыточное
давление
2
Испытате-
льное
давление
2
°C бар бар
Котловая вода 160 16
1
-
1
Горячая вода 95 10 10
Таб.3 Границы применения бака-водонагревателя
1
В зависимости от подключения к отопительной установке
необходимо установить отдельные устройства
безопасности (предохранительный клапан, мембранный
расширительный бак).
2
Рабочее и испытательное давление - избыточное.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
из-за превышения граничных
значений.
z В целях безопасности соблюдайте
приведенные здесь граничные
значения.
