Buderus Logamax U014-28 T60 [10/60] Технические характеристики и размеры 3
![Buderus Logamax U014-28 T60 [10/60] Технические характеристики и размеры 3](/views2/1422989/page10/bga.png)
10
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logamax U012-28 T60, Logamax U014-28 T60 • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Технические характеристики и размеры3

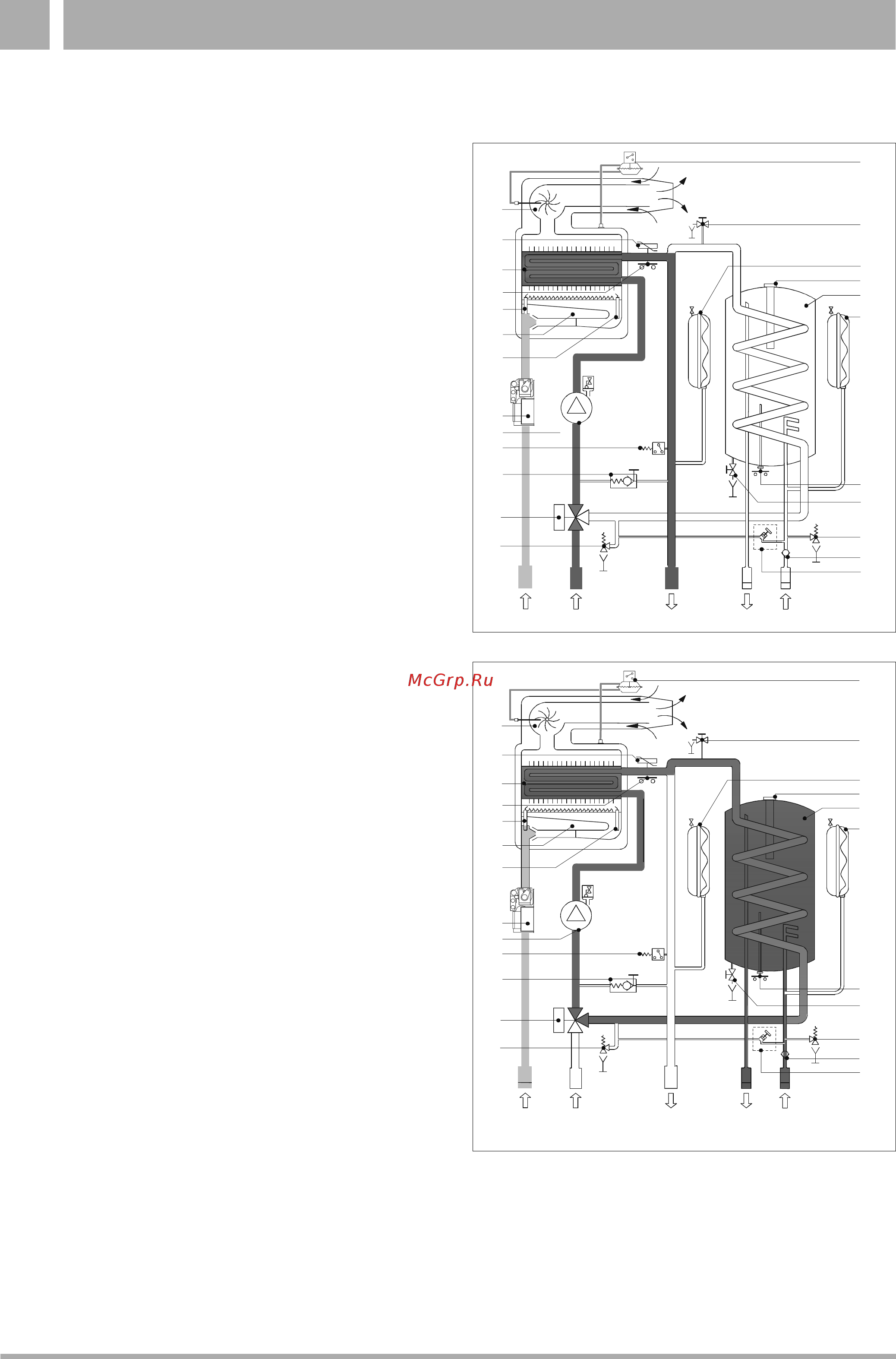

3.3 Гидравлические контуры
поз. 1: предохранительный клапан (3 бара)
отопительного контура
поз. 2: электрический трехходовой переключающий
клапан
поз. 3: перепускной клапан
поз. 4: предохранительное устройство контроля
количества воды
поз. 5: циркуляционный насос
поз. 6: газовая арматура
поз. 7: запальный электрод
поз. 8: форсунки горелки
поз. 9: ионизационные электроды (2 шт.)
поз. 10: предохранительный ограничитель
температуры
поз. 11: теплообменник
поз. 12: датчик температуры подающей линии
поз. 13: вентилятор дымовых газов
поз. 14: дифференциальное реле давления
поз. 15: ручной воздушный клапан
поз. 16: расширительный бак отопительной системы
поз. 17: магниевый анод
поз. 18: бак горячей воды
поз. 19: расширительный бак контура ГВС
поз. 20: датчик температуры горячей воды
поз. 21: кран для слива
поз. 22: предохранительный клапан (7 бар) контура ГВС
поз. 23: обратный клапан
поз. 24: кран для заполнения (кроме французской версии)
Рис. 2 Logamax U012-28 T60 – в режиме отопления
Рис. 3 Logamax U012-28 T60 – в режиме приготовления
горячей воды
1
4
2
3
5
8
7
9
10
11
12
13
1
4
16
15
17
18
19
20
2
1
22
23
24
6
GAS RK VK AW EK
1
4
2
3
5
6
8
7
9
10
11
12
14
16
15
17
18
19
20
21
22
23
24
13
GAS RK VK AW EK
VK = подающая линия котла
AW = выход горячей воды
GAS = подключение газа
EK = вход холодной воды
RK = обратная линия котла
