Технические характеристики и размеры 3
11
Оставляем за собой прав о на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logamax U012-28 T60, Logamax U014-28 T60 • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
поз. 1: предохранительный клапан (3 бара)
отопительного контура
поз. 2: электрический трехходовой переключающий
клапан
поз. 3: перепускной клапан
поз. 4: предохранительное устройство количества
воды
поз. 5: циркуляционный насос
поз. 6: газовая арматура
поз. 7: запальный электрод
поз. 8: форсунки горелки
поз. 9: ионизационные электроды (2 шт.)
поз. 10: предохранительный ограничитель
температуры
поз. 11: теплообменник
поз. 12: датчик температуры подающей линии
поз. 13: датчик системы контроля дымовых газов
поз. 14: прерыватель тяги
поз. 15: ручной клапан выпуска воздуха
поз. 16: расширительный бак отопительной системы
поз. 17: магниевый анод
поз. 18: бак горячей воды
поз. 19: расширительный бак системы ГВС
поз. 20: датчик температуры горячей воды
поз. 21: сливной кран
поз. 22: предохранительный клапан (7 бар) контура ГВС
поз. 23: обратный клапан
поз. 24: кран для заполнения (кроме французской и
бельгийской версий)

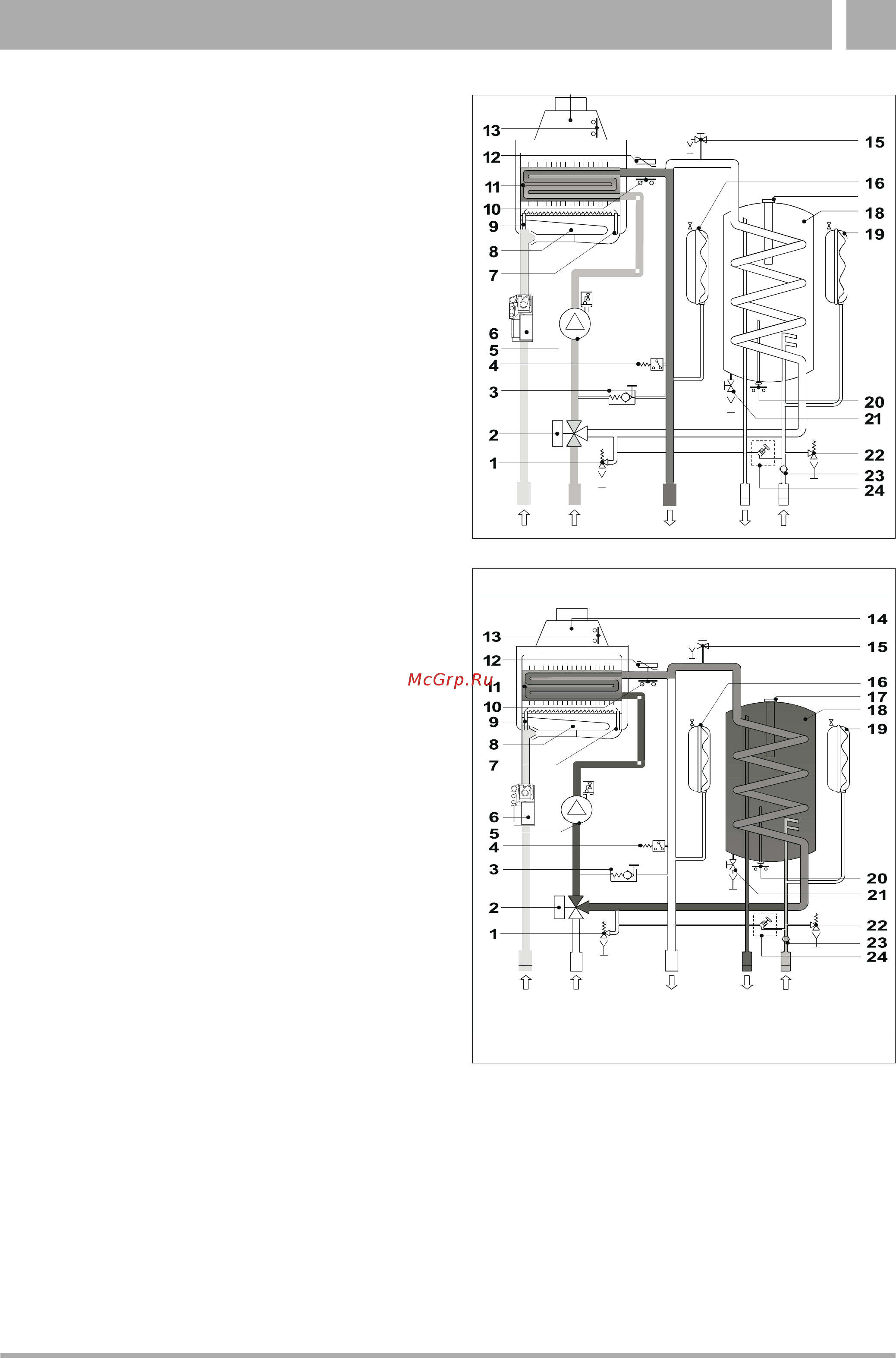

Рис. 4 Logamax U014-28 T60 – в режиме отопления
Рис. 5 Logamax U014-28 T60 – в режиме приготовления
горячей воды
GAS RK VK AW EK
GAS RK VK AW EK
VK = подающая линия котлаl
AW = выход горячей воды
GAS = подключение газа
EK = вход холодной воды
RK = обратная линия котла
