Указания по монтажу 4
31
Оставляем за собой прав о на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logamax U012-28 T60, Logamax U014-28 T60 • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Подключение трубопроводов системы
отопления
Подающая и обратная линии системы отопления
должны быть подключены на водонагревателе к
соответствующим патрубкам VK и RK диаметром
¾ дюйма (рис.8, стр. 16).
Для определения размеров трубопроводов системы
отопления нужно учитывать, в том числе, потери
давления при прохождении через отопительные
приборы, термостатические клапаны и всю конфи-
гурацию системы.
Газовые водонагреватели оборудованы на заводе
перепускным клапаном (расход около 150 л/ч), что
гарантирует постоянный минимальный поток через
теплообменник, также в том случае, если все тер-
мостатические клапаны на отопительных приборах
будут закрыты. Перепускной клапан настраивается
регулировочным винтом (рис. 29).
Подключение трубопроводов горячего
водоснабжения
Подающая и обратная линии системы горячего
водоснабжения должны быть подключены на
водонагревателе к соответствующим патрубкам
AW и EK диаметром ½ дюйма (рис.8, стр. 16).
Частота проведения чистки теплообменника
зависит от жесткости воды в подающей линии.
При использовании монтажной полки с подключе-
ниями нужно взять с монтажного шаблона (рис.8,
стр. 16) положение кронштейна (рис. 32, поз.E,
страница 32).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Мы рекомендуем установку кранов для
технического обслуживания (дополни-
тельные комплектующие) на подающей
и обратной линиях отопительной систе-
мы.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для слива воды нужно поставить в
самой нижней точке отопительной
системы кран для заполнения и слива.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
Водоподготовку следует проводить в
зависимости от жесткости воды. Для
этого мы рекомендуем установить
устройство для отбора проб воды.
Водоподготовку рекомендуется про-
водить, начиная с жесткости водо-
проводной воды 16° dH (немецкая
жесткость).

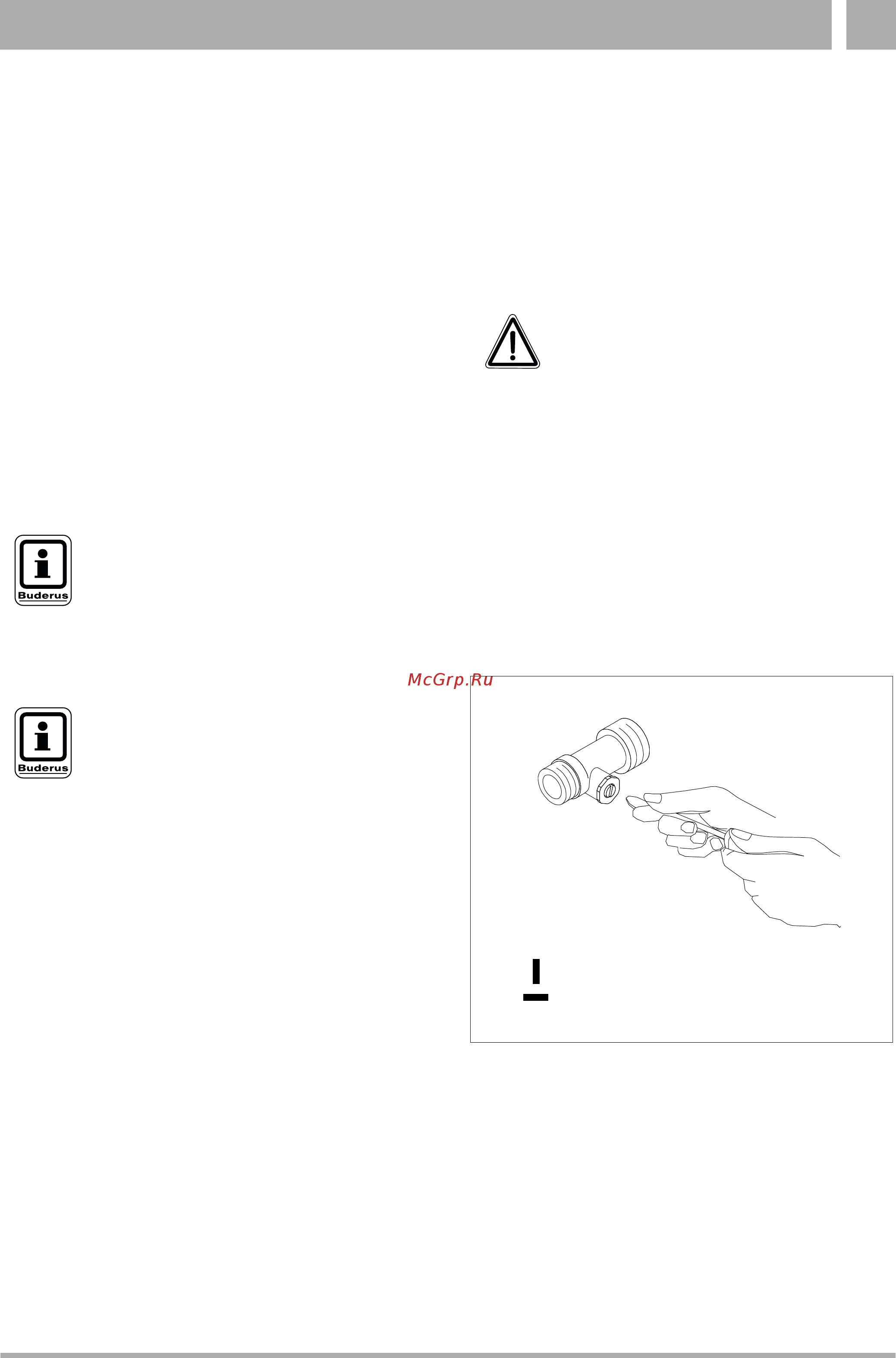

Рис. 29 Настройка перепускного клапана
Перепускной клапан закрыт
Перепускной клапан открыт
