Buderus Blueline 6 [11/24] Подключение к дымовой трубе

Монтаж

blueline Nr. 6 - Оставляем за собой право на изменения!

B Чтобы снять камин с поддона, отверните гайки

[1] в отсеке для дров.

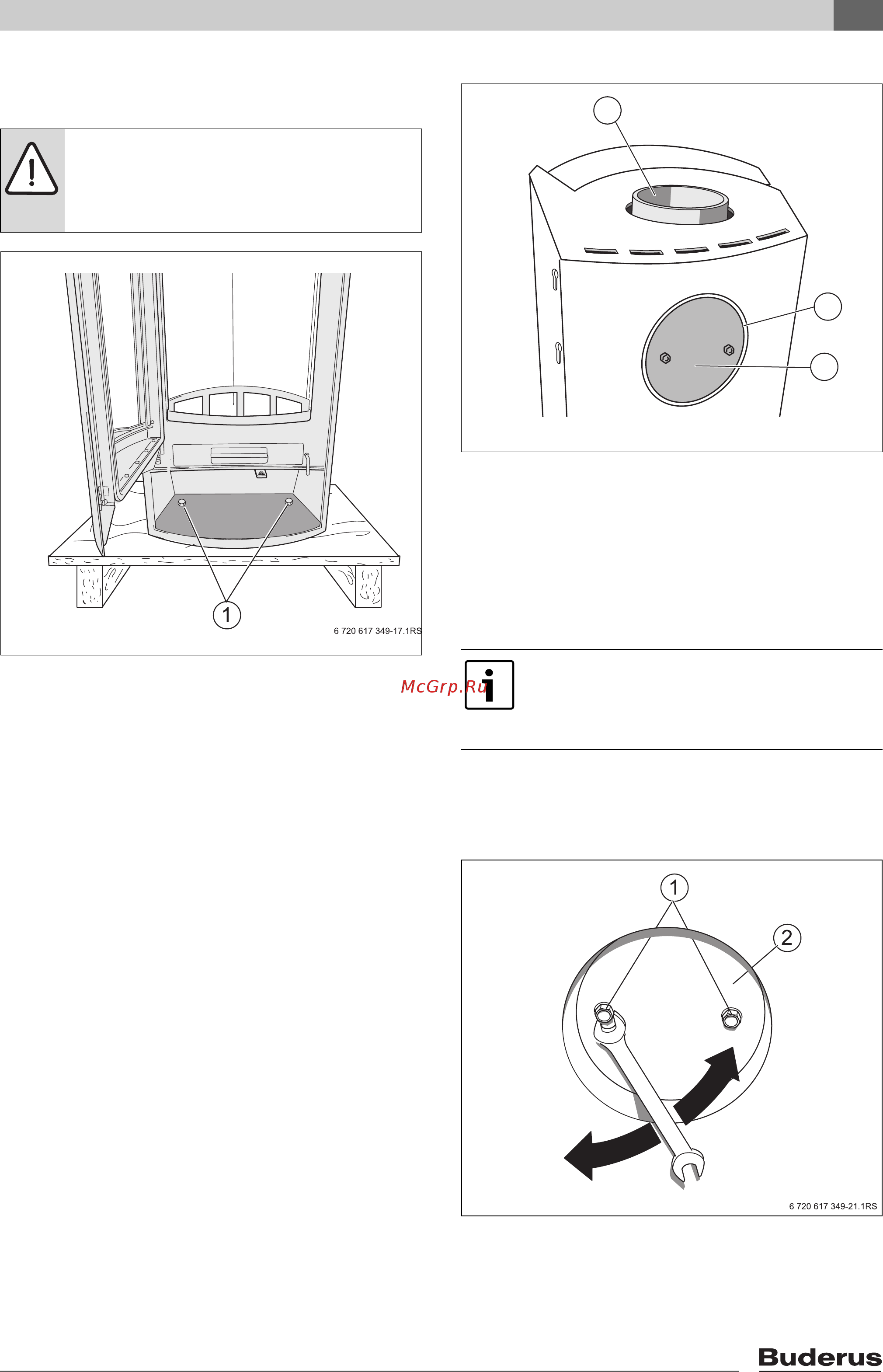

Рис. 7 Удаление транспортных фиксаторов

1 Стопорные гайки

B Осторожно поднимите камин с поддона и

установите на месте эксплуатации.

B Выровните его по горизонтали.

4.3 Подключение к дымовой трубе

Возможны два вида подключения:

• вверх, через верхнее выходное отверстие

дымовых газов [1]

• назад, через выходное отверстие дымовых

газов в задней стенке [2]

На заводе патрубок дымовых газов

устанавливается в верхнее выходное

отверстие [1]. Отверстие на задней стенке [2]

закрыто заглушкой [3].

Рис. 8 Подключение к дымовой трубе

1 Верхнее выходное отверстие дымовых газов с

патрубком

2 Выходное отверстие дымовых газов в задней

стенке

3 Заглушка

Подключение соединительного участка

дымовой трубы сзади

B Отверните винты [1] на заглушке [2],

установленной в отверстии задней стенки, но

полностью не выкручивайте их.

B Снимите заглушку вместе с винтами.

Рис. 9 Подключение соединительного участка

дымовой трубы сзади – заглушка

1 Винты

2 Заглушка

ОСТОРОЖНО: опасность получения

травм при переносе тяжелых грузов!

B Поднимайте и переносите камин как

минимум вдвоём.

Если соединительный участок дымовой

трубы подключается к выходному

отверстию в задней стенке, то заглушку

и патрубок надо поменять местами.

6 720 617 349-04.1RS
