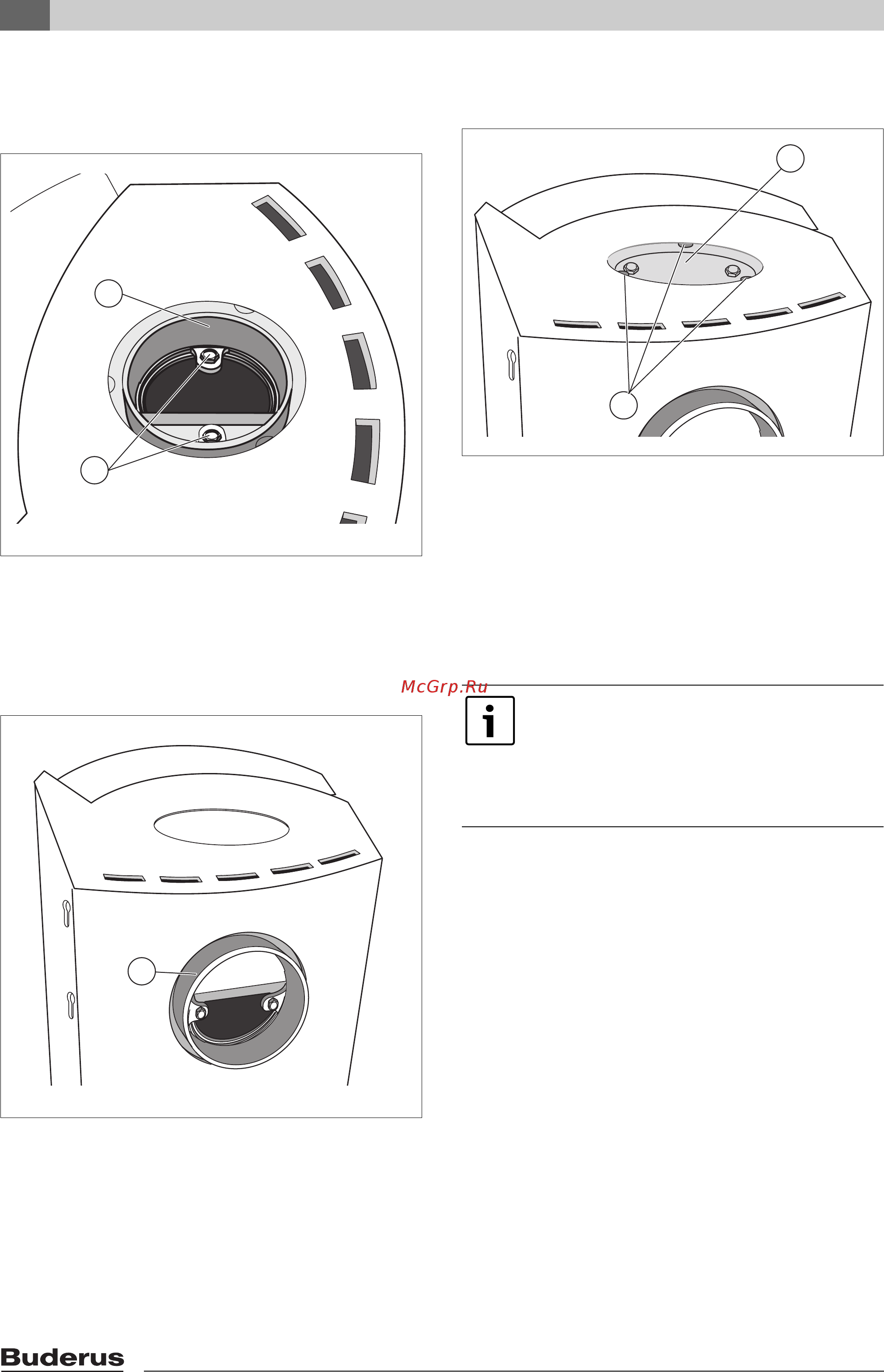

![Buderus Blueline 6 [12/24] Подключение камина к дымовой трубе](/views2/1423021/page12/bgc.png)
4
Монтаж
blueline Nr. 6 - Оставляем за собой право на изменения!
12
B Отверните два винта [2] на патрубке дымовых
газов.
B Снимите патрубок дымовых газов [1].
Рис. 10 Патрубок в верхнем выходном отверстии
дымовых газов
1 Патрубок дымовых газов
2 Винты
B Смонтируйте патрубок дымовых газов [1] в
отверстии на задней стенке.
Рис. 11 Патрубок дымовых газов в отверстии на
задней стенке
1 Патрубок дымовых газов
B Установите заглушку [1] в верхнее выходное
отверстие дымовых газов.
Рис. 12 Заглушка в верхнем выходном отверстии
дымовых газов
1 Заглушка
2 Выступы
B Выньте защитную крышку из топочной камеры и
установите её на три выступа [2].
4.4 Подключение камина к дымовой
трубе
B Наденьте соединительный участок [2] на
патрубок камина (Æ Рис. 13, стр. 13).
B Проложите соединительный участок [2] с
подъёмом на горизонтальном участке и по
кратчайшему пути к дымовой трубе.
B Используйте соединительный участок [2] или
колено со смотровым люком.
B Подсоедините соединительный участок [2] к
дымовой трубе.
– Соединительный участок [2] не должен
выступать внутрь дымовой трубы.
B Обеспечьте герметичность мест соединений
труб.
6 720 617 349-05.1RS
2
1
6 720 617 349-06.1RS
1
Используйте соединительные участки
дымовых труб только из программы
комплектующих фирмы Buderus. Мы
рекомендуем установить
соединительный участок дымовой
трубы с дроссельным клапаном.
6 720 617 349-07.1RS
1
2
