Монтаж

blueline Nr. 6 - Оставляем за собой право на изменения!

B Заверните прилагаемые винты [2] и [3] в

отверстия на обратной стороне плитки.

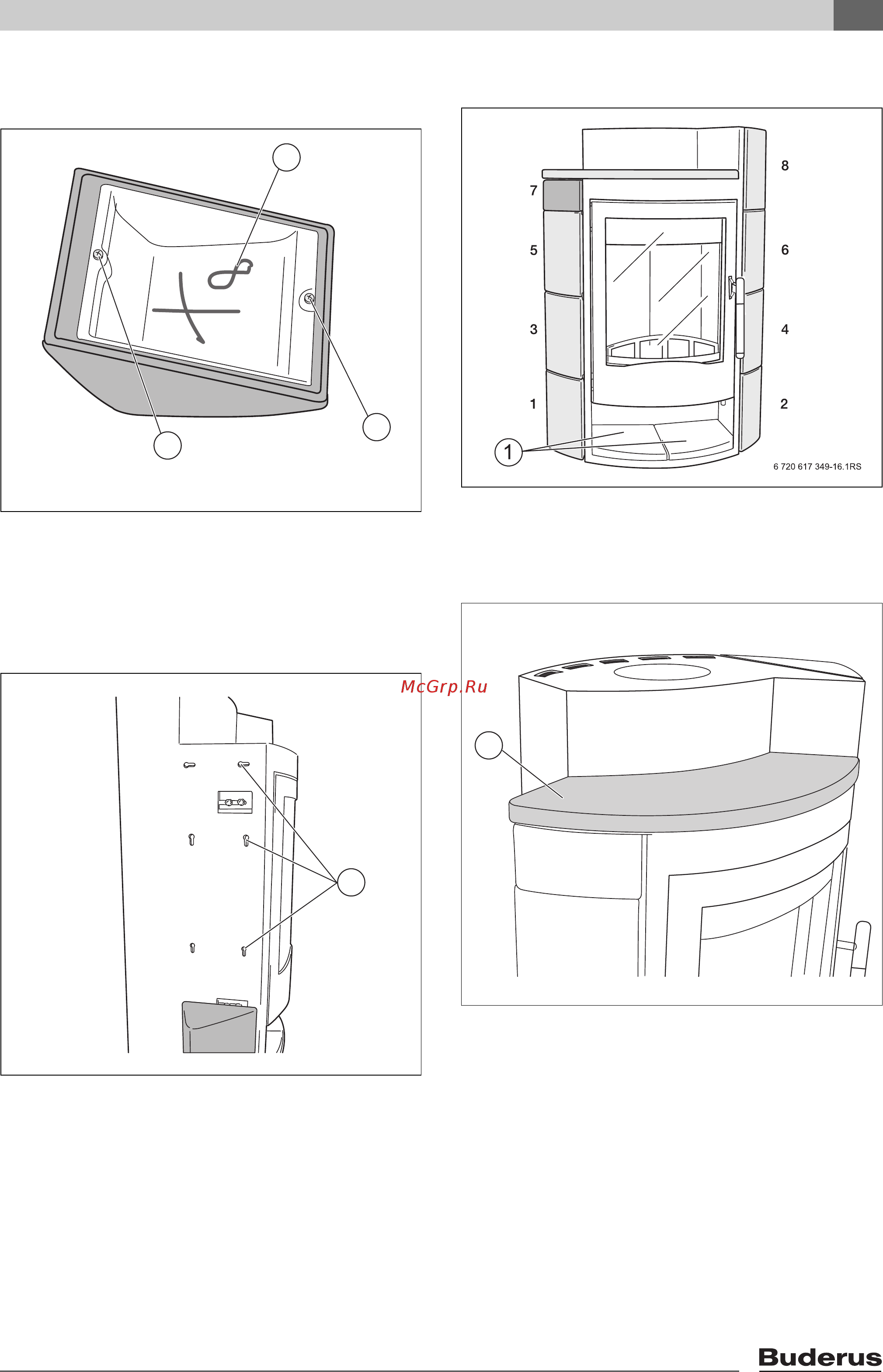

Рис. 17 Обратная сторона кафельной плитки

1 Номер на обратной стороне

2 Винт

3 Винт

Сбоку на камине находятся удлиненные пазы [1]

для установки в них кафеля.

Рис. 18 Пазы

1 Пазы

B Начинайте установку с кафельной плитки № 1.

B Последовательно установите кафельную

плитку в пазы согласно нумерации.

B Две плитки [1] уложите в отсек для дров.

Рис. 19 Кафельные плитки отсека для дров

1 Кафельные плитки отсека для дров

B Уложите теплосохраняющую кафельную плитку

[1].

Рис. 20 Теплосохраняющий кафель

1 Теплосохраняющий кафель

6 720 617 349-09.1RS

6 720 617 349-10.1RS

6 720 617 349-11.1RS
