Панель управления
Инструкция по эксплуатации Loganova EN70 - Оставляем за собой право на изменения!
37

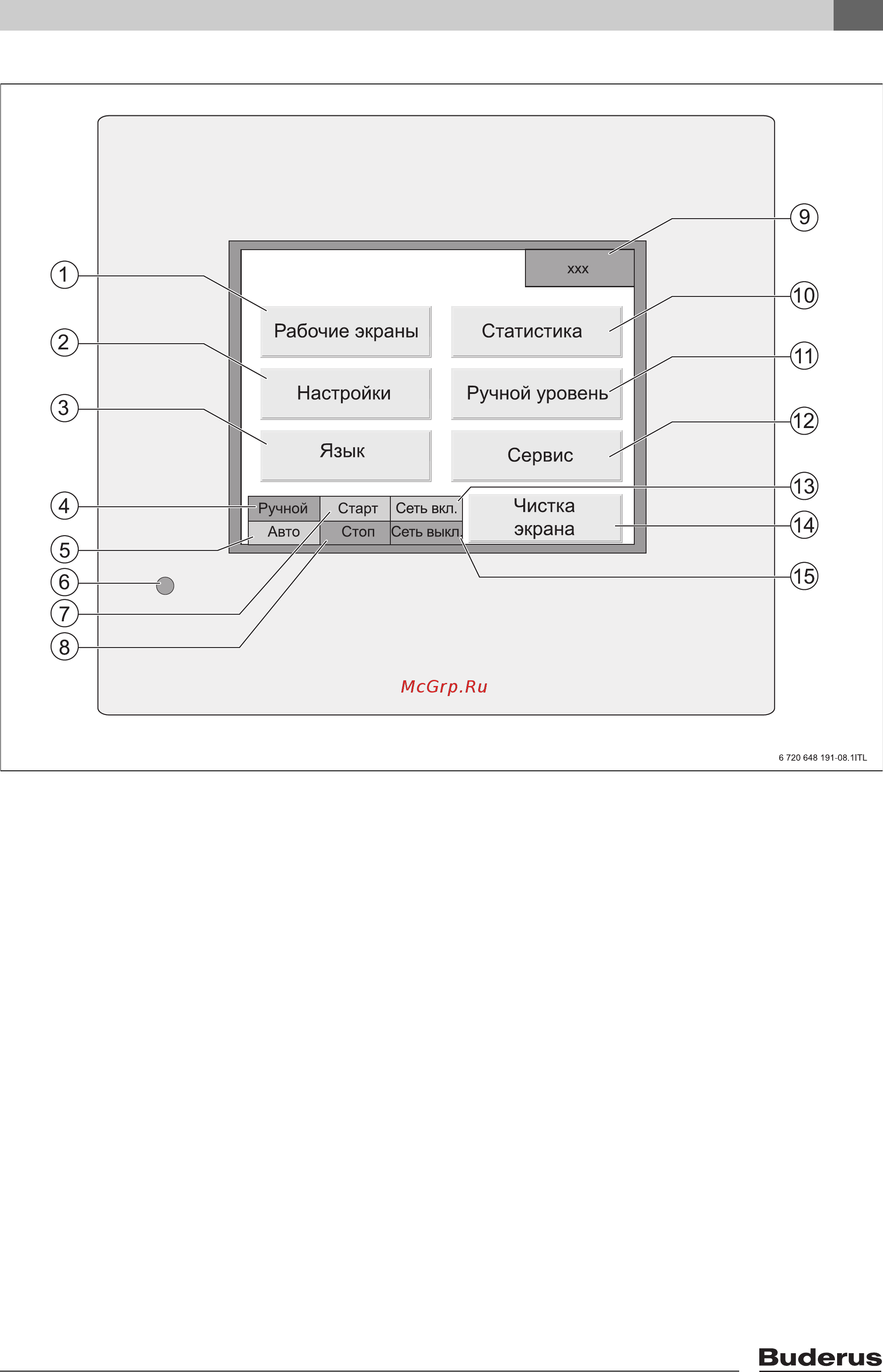

Рис. 20 Главное меню – сенсорного экрана
1 Подменю «Рабочие экраны»
2 Подменю «Настройки»
3 Подменю
«Язык»
4 Поле
«Ручной» (ручной режим)
5 Поле «Авто» (автоматический режим)
6 LED Cветодиод Power (индикатор включения
прибора)
7 Поле
«Старт»
8 Поле
«Стоп»
9 Индикация рабочего состояния
10 Подменю
«Статистика»
11 Подменю «Ручной уровень»
12 Сервисный уровень
13 Поле
«Сеть вкл.»
14 Блокировка кнопок для чистки сенсорного экрана
15 Поле «Сеть выкл.»
