Buderus Loganova EN 70 [44/60] Регулирование мощности
![Buderus Loganova EN 70 [44/60] Регулирование мощности](/views2/1423030/page44/bg2c.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN70 - Оставляем за собой право на изменения!
44
6.7.1 Экран настройки «Регулирование
мощности»
При нажатии поля «Настройки» на дисплее
появляется первый экран настроек
«Регулирование мощности».
Кнопки с горизонтальными стрелками внизу
справа предназначены для перехода на другие
экраны настройки.
Кнопка с вертикальной стрелкой предназначена
для перехода в главное меню.
Кнопки со стрелками имеют во всех подменю
одинаковые функции, и их действие дальше
объясняться не будет.

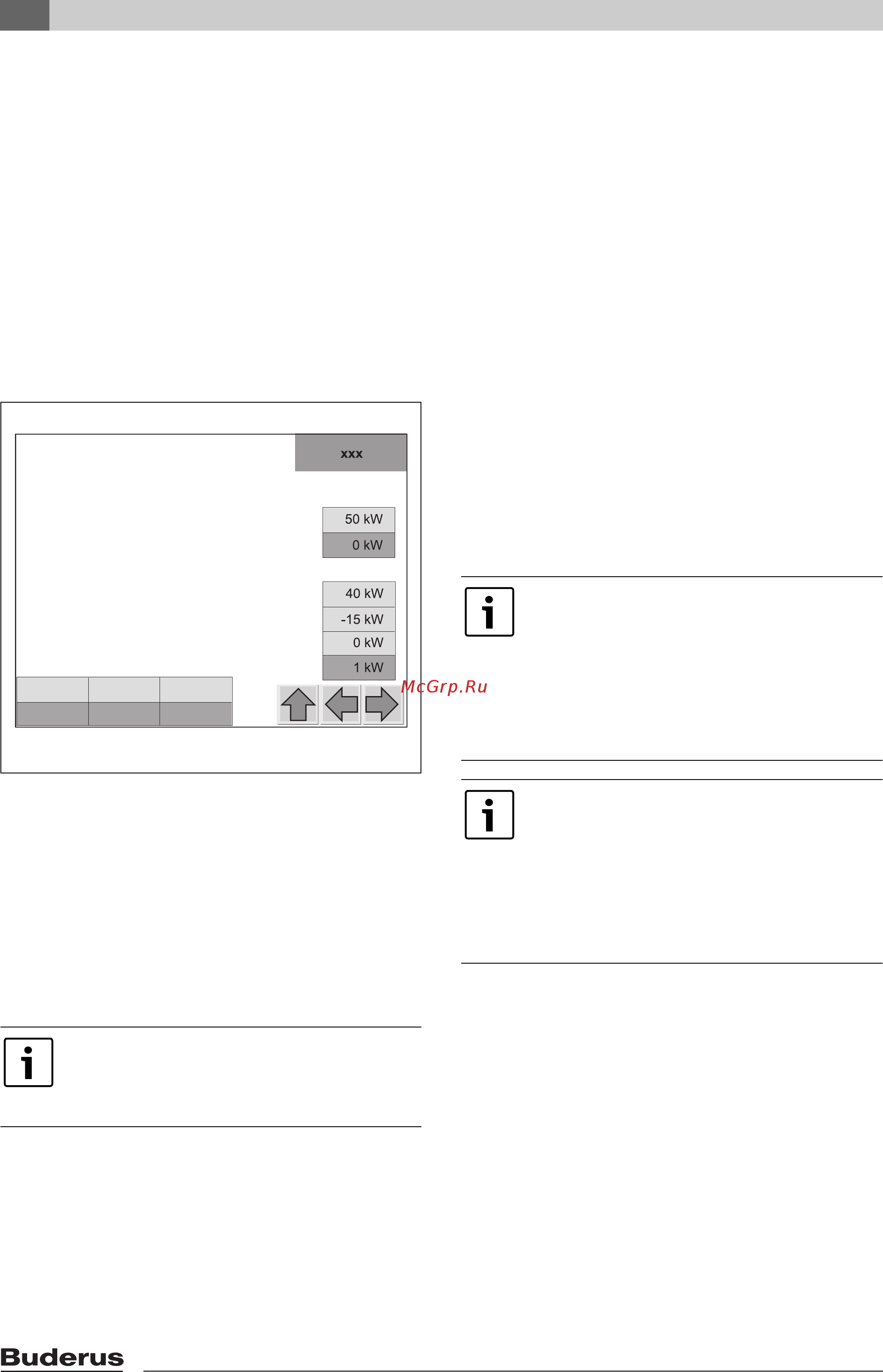

Рис. 30 Экран настройки «Регулирование
мощности»
На этом экране можно задать максимальную
электрическую мощность блок-ТЭС.
Введённое значение будет заданной мощностью
для ручного режима.
В автоматическом режиме это значение
ограничивает мощность блок-ТЭС.
Регулирование получения электроэнергии сетью:
В автоматическом режиме блок-ТЭС работает так,
что получение электроэнергии сетью
соответствует заданному значению. На блок-ТЭС
подаётся команда старта, как только потребление
электроэнергии в сети превысит заданное как
«точка старта» значение. Когда потребление
электроэнергии в сети опускается ниже заданной
«точки остановки», то блок-ТЭС отключается.
Положительное значение означает получение
электроэнергии из сети – отрицательное значение
означает возврат в сеть.
Установлены следующие ограничения значений
«точек старта и остановки», а также «получение
электроэнергии сетью»:
Минимальная точка старта: заданная точка
остановки + минимальная мощность + 10 кВт
Максимальная точка старта: 9999 кВт
Минимальная точка остановки: - 9999 кВт
Максимальная точка остановки: заданная точка
старта - минимальная мощность - 10 кВт
Минимальное получение сетью: заданная точка
остановки + 10 кВт
Максимальное получение сетью: заданная точка
остановки - 10 кВт
Значение «минимальной мощности» (основа
расчёта предельных значений) равно 50 %
максимальной мощности блок-ТЭС.
У блок-ТЭС с регулированием
получения электроэнергии сетью на
этом экране можно задавать
параметры регулирования.
6 720 647 266-12.1T
L
Регулирование мощности:
Макс. мощность - заданное значение в ручном режиме,
а также ограничение мощности в автом. режиме
Ввод максимальной мощности
Индикация фактической мощности
Регул. получ. электроэн. сетью (+ : получение / - : возврат)
Ввод получ. электроэн. сетью точка старт блок-ТЭС
Ввод получ. электроэн. сетью точка стоп блок-ТЭС
Ввод заданного получения электроэн. сетью
Индикация фактической мощности сети
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
Если разность между точкой старта и
заданным получением сетью меньше 50
% максимальной мощности блок-ТЭС,
то регулирование не сможет достигнуть
заданного значения получения
электроэнергии сетью. У блок-ТЭС
мощностью 50 кВт разница составляет
25 кВт.
Изменение значений регулирования
получения электроэнергии сетью
может привести к сбоям в работе
двигателя. Регулировку должны
выполнять только специалисты или
специально обученный персонал,
обладающий точными знаниями
местных условий эксплуатации.
