6
Панель управления
Инструкция по эксплуатации Loganova EN70 - Оставляем за собой право на изменения!
49
6.7.8 Экран настройки «Точка старта
температуры обратной линии»
У блок-ТЭС без вышестоящего управления
команда старта может подаваться по температуре
обратной линии отопительной системы.

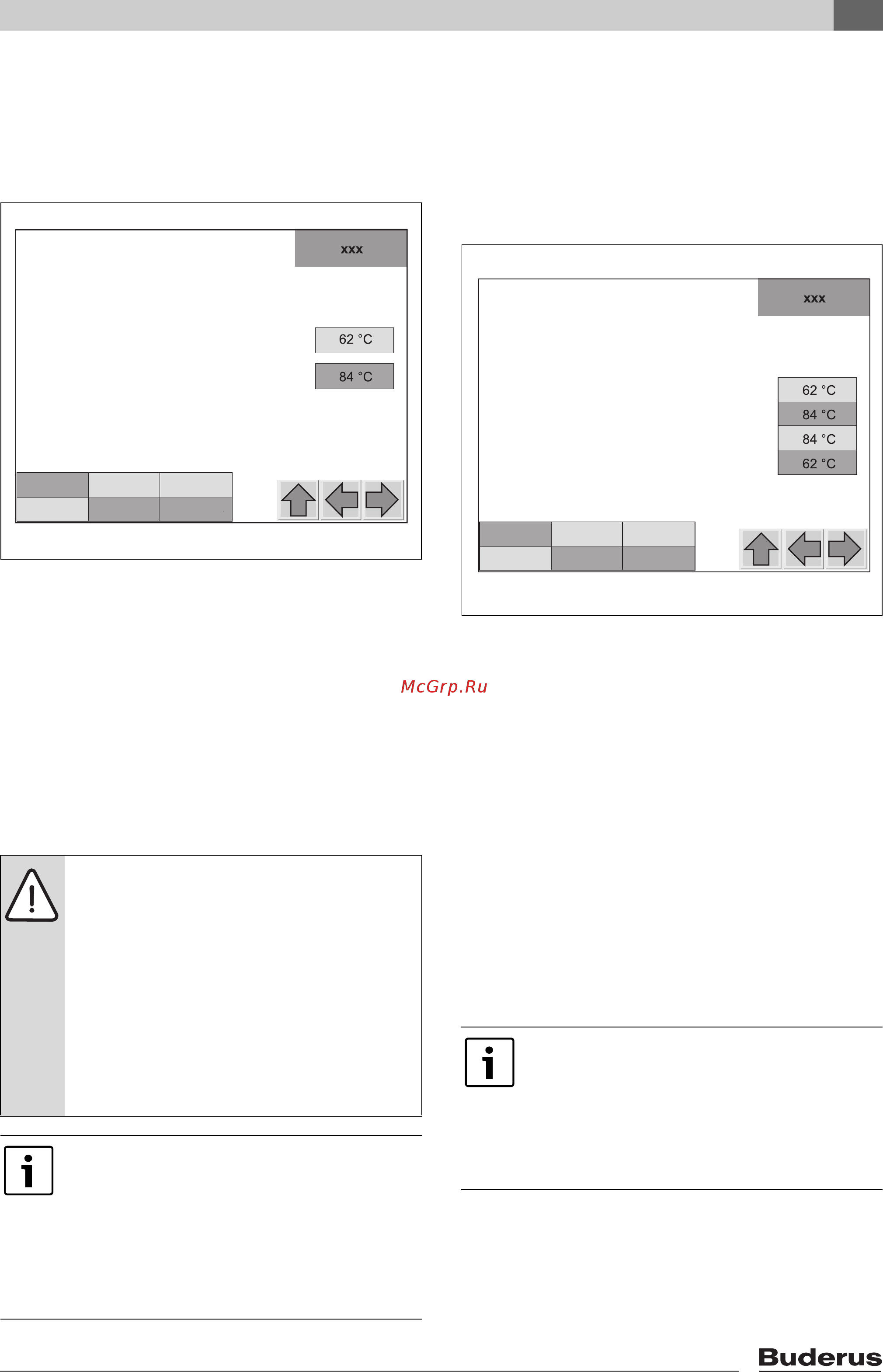

Рис. 39 Экран настройки «Точка старта
температуры обратной линии»
При такой конфигурации блок-ТЭС запускается,
как только температура обратной линии
опускается ниже заданной «Точки старта
температуры обратной линии». Блок-ТЭС
останавливается, когда температура
охлаждающей жидкости двигателя возрастает до
94 °C (нормальное отключение).
Новая команда поступает только после того, как
температура обратной линии снова опустится
ниже заданного значения.
6.7.9 Экран настройки «Управление
бойлером»
В системах с баком-накопителем на этом экране
показаны важные параметры для его управления.
Это «Точка старта бака (ПЛ)» и «Точка остановки
бака (ОЛ)», а также фактические температуры в
баке.
Рис. 40 Экран настройки «Управление бойлером»
Если температура подающей линии бака
опускается ниже заданной «точки старта (ПЛ)», то
на блок-ТЭС подаётся команда старта.
Когда температура обратной линии бака
поднимается выше заданной «точки остановки
бака (ОЛ)», то значит бак заполнен, и загрузка с
блок-ТЭС прекращается.
Установлены следующие ограничения для точек
старта и остановки:
• Минимальная точка старта: 40 °C
• Максимальная точка старта: заданная точка
остановки - 10 °C
• Минимальная точка остановки: заданная точка
старта + 10 °C
• Максимальная точка остановки: 90 °C
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования из-за
частых стартов блок-ТЭС!
Если блок-ТЭС часто запускается из-за
автоматического получения команды
старта и остановки, то это может
вызвать неисправность «5 раз
нормальное отключение».
B Не задавайте для старта слишком
высокую температуру обратной
линии.
Чтобы обеспечить правильную работу
блок-ТЭС, установите дополнительный
датчик температуры на обратную
линию непосредственно перед её
точкой подключения к машине.
Температуру дополнительного котла
необходимо учитывать в задаваемых
параметрах.
6 720 647 266-20.1TL
Точка старта температуры
обр. линии:
В автоматическом режиме блок-ТЭС включается,
когда температура опускается ниже точки старта.
Ввод точки старта температуры обр. линии
Индикация фактич. температуры обр. линии
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
У блок-ТЭС с опцией «Регулирование
температуры подающей линии»
задавайте «точку остановки бака (ОЛ)»
ниже заданной «температуры
подающей линии», так как иначе блок-
ТЭС не сможет полностью загрузить
бак.
6 720 647 266-21.1T
L
Управлением
баком-водонагревателем:
Установка точек старта и остановки
в зависимости от температур бака.
Ввод точки старта бака (ПЛ)
Индикация фактич. температуры бака (ПЛ)
Ввод точки остановки бака (ОЛ)
Индикация фактич. температуры бака (ОЛ)
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
