6
Панель управления
Инструкция по эксплуатации Loganova EN70 - Оставляем за собой право на изменения!
39
Автоматическое снижение мощности
На показанном примере экрана (Æ рис. 23, стр. 41)
слева от индикации состояния показано голубое
поле с сообщением «Снижение мощности» и
причиной этого под ним.
Эта индикация появляется только при
автоматическом снижении мощности.
Автоматическое снижение мощности блок-ТЭС
может происходить под влиянием различных
внешних и внутренних воздействий:
1. Снижение мощности «Входное значение»
Введённая заданная мощность меньше
максимальной мощности блок-ТЭС.
2. Снижение мощности «Температура двигателя»
Блок-ТЭС снижает мощность в автоматическом
режиме из-за высокой температуры двигателя.
3. Снижение мощности «Регулирование
детонации»
Блок-ТЭС снижает мощность из-за сильных
колебаний метанового числа.
4. Снижение мощности «Внешний сигнал»
Внешний сигнал задаёт меньшее значение
мощности.
5. Снижение мощности «Нулевая нагрузка»
Блок-ТЭС снижает мощность из-за нулевой
нагрузки.
6.5.3 Поля переключений для эксплуатации
установки

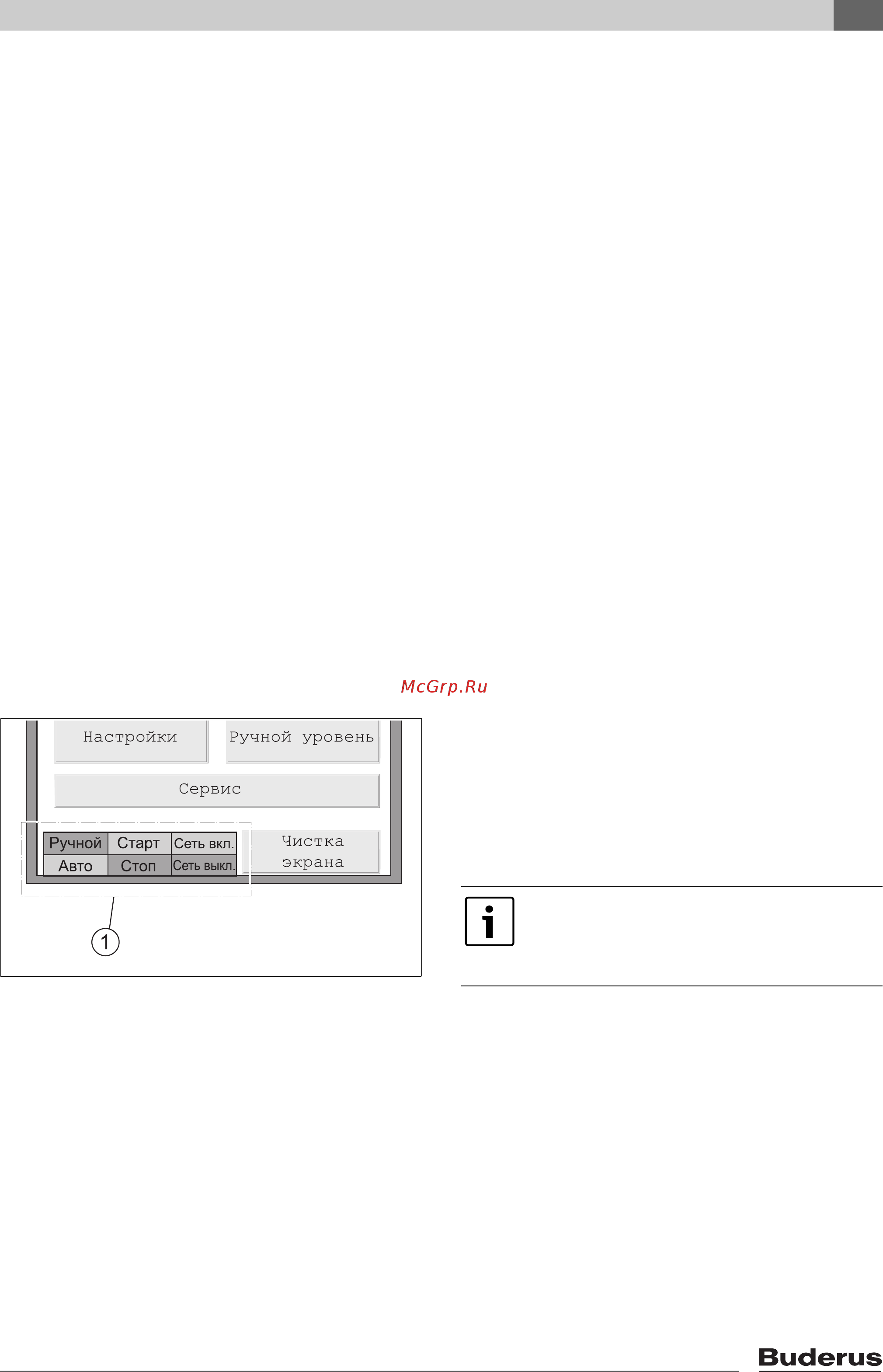

Рис. 21 Поля переключений
1 Поля переключений
Поля «Ручной» и «Авто»
Поля «Ручной» и «Авто» включают ручной или
автоматический режим.
Активный режим показан зелёным фоном поля
«Ручной» или «Авто».
Переключение с ручного режима на
автоматический
Когда блок-ТЭС работает в ручном режиме,
проверьте, имеется ли команда старта от
вышестоящей системы управления.
Если такая команда имеется, то можно без
остановки машины, нажав на поле «Авто»,
переключиться на автоматический режим работы.
Если запрос старта для автоматического режима
отсутствует, то блок-ТЭС выключается.
Переключение с автоматического режима на
ручной
Если блок-ТЭС работает в автоматическом
режиме и поля «Старт» и «Сеть вкл.» активны
(зелёные), то машину можно без остановки
переключить в ручной режим нажатием поля
«Ручной».
В ином случае можно перед переключением
активировать поля «Старт» и/или «Сеть вкл.»
Если команда старта для ручного режима
отсутствует, то блок-ТЭС выключится после
переключения.
Поля «Старт» и «Стоп»
Поля «Старт» и «Стоп» запускают и
останавливают блок-ТЭС (активное поле имеет
зелёный фон).
Блок-ТЭС должен находиться в режиме «Ручной».
При нажатии поля «Старт» выполняется процесс
пуска в следующем порядке.
1. Команда старта
2. Если ещё не поступила, шаговый двигатель
лямбда-регулирования переходит в исходное
положение.
3. Проверка герметичности газовых
электромагнитных клапанов (опционально).
4. Включается стартёр
5. Включается зажигание
6. Открываются электромагнитные клапана
газового участка регулирования и безопасности.
6 720 645 148-26.1TL
В автоматическом режиме нельзя
выключить установку кнопкой «Стоп».
Для этого нужно сначала
переключиться с «Авто» на «Ручной».
