2.10 Устройства контроля
Контроль осуществляют датчики давления масла, темпе-
ратуры охлаждающей жидкости, температуры выхлопных
газов в катализаторе, температуры воды в отопительной
системе и скорости вращения, а также датчики минималь-
ного давления охлаждающей жидкости, минимального
уровня масла и предохранительный ограничитель темпе-
ратуры, с проводкой до шкафа управления.

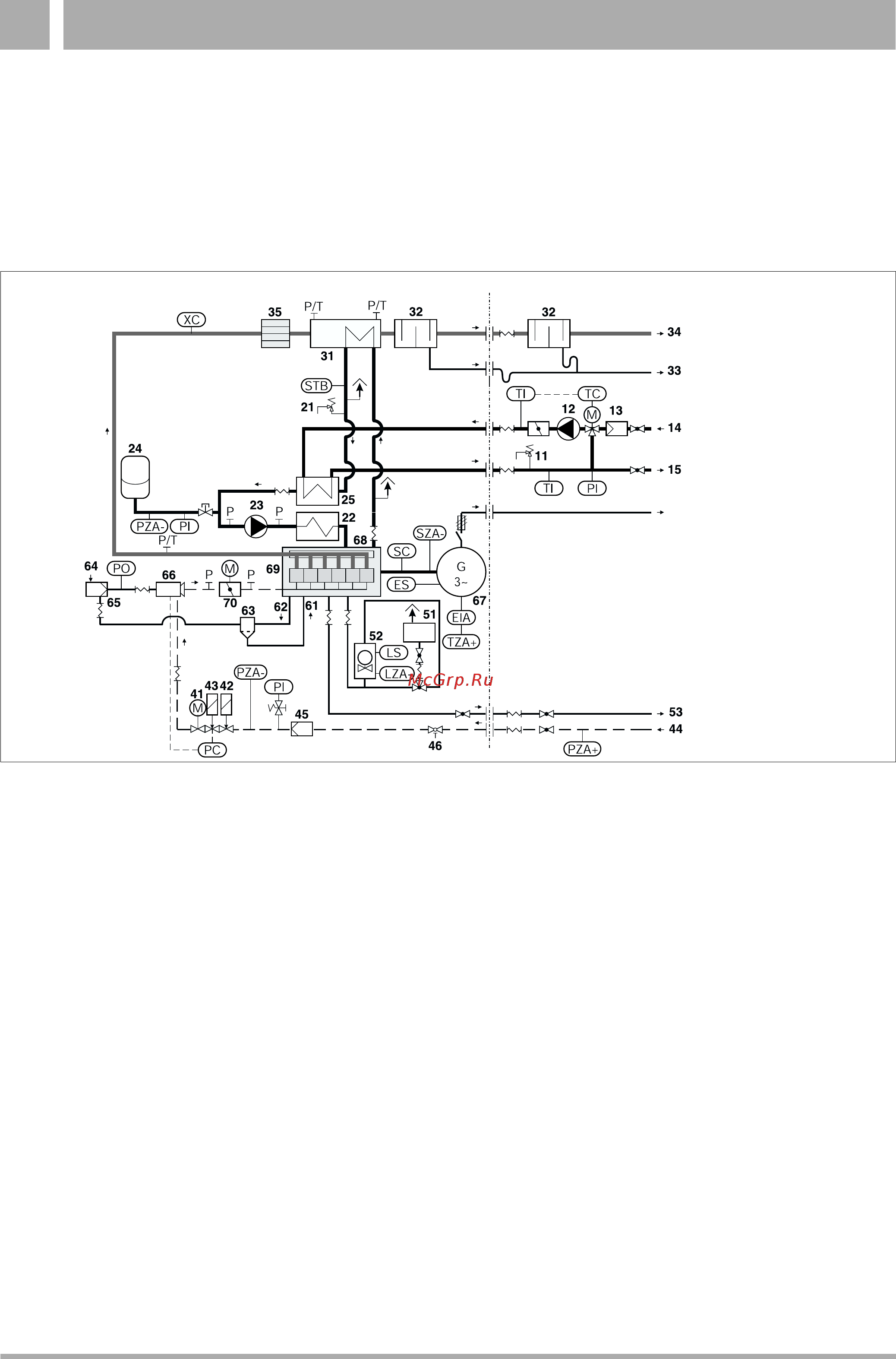

Рис. 2 Устройства контроля
В комплекте модуля Предоставляется заказчиком
Выхлопные газы
Конденсат
Электросеть
Топливо
Смазочное масло
Отопление
400 В/50 Гц
Компоненты схемы: Точки замеров:
11 Предохранительный клапан (горячая вода) 44 Подключение газа EIA Контроль показаний генератора
12 Насос системы отопления 45 Газовый фильтр ES Управление мощностью генератора
13
Регулирование температуры обратной
линии
46 Термический предохранительный клапан LS Управление уровнем заполнения
14 Обратная линия системы отопления 51
Дополнительный резервуар смазочного
масла (свежее масло)
LZA
Контроль минимального уровня
заполнения
15 Подающая линия системы отопления 52
Автоматика долива с индикатором уровня
смазочного масла
P Давление
21
Предохранительный клапан (охлаждающая
жидкость двигателя)
53
Отвод смазочного масла (отработанное
масло)
PC Регулирование давления
22 Маслоохладитель 54
Подающая линия смазочного масла
(свежее масло)
PI Индикация давления
23 Насос охлаждающей жидкости 61
Обратная линия смазочного масла
(от маслоотделителя)
PO Оптическая индикация давления
24 Мембранный расширительный бак 62 Вентиляция картера двигателя PZA-
Отключение при минимальном
давлении
25 Теплообменник охлаждающей жидкости 63 Маслоотделитель PZA+
Отключение при максимальном
давлении
31 Теплообменник выхлопных газов 64 Воздух для сжигания топлива SC Регулятор скорости вращения
32 Шумоглушитель 65 Воздушный фильтр STB
Предохранительный ограничитель
температуры
33 Слив конденсата 66 Газовоздушная смесительная камера SZA- Низкая скорость вращения
34 Канал выхлопных газов 67 Генератор T Температура
35 Катализатор 68 Сборный коллектор выхлопных газов TC Регулирование температуры
41 Лябда-регулирующий клапан 69 Двигатель TI Индикация температуры
42 Электромагнитный клапан 70
Регулятор скорости вращения и
дроссель-клапан
TZA+
Контроль температуры обмотки
генератора
43
Электромагнитный клапан с регулятором
нулевого давления
XC Лямбда-зонд
