Общие положения1
1.4 Энергетический баланс
Энергетический баланс схематически представлен как
распределение энергопотоков в блок-ТЭС.
Энергетический баланс наглядно представляет прео-
бразование первичной энергии (природный газ 100%)
в электрическую (ток 32,8%) и полезную тепловую энер-
гию (тепло 55,6%). На схеме также показаны потери,
возникающие при этом процессе (11,6%).
Электрическая полезная энергия возникает в результате
сжигания топлива в газовом двигателе внутреннего сго-
рания и дальнейшего преобразования в синхронном
генераторе механической энергии вращательного дви-
жения в электрическую.
Тепловая энергия образуется также в результате сгорания
топлива в газовом двигателе. Тепло, содержащееся в
выхлопных газах, коллекторе, блоке двигателя, в мотор-
ном смазочном масле, служит для нагрева воды, напри-
мер, в системе отопления.
Общий коэффициент полезного действия модуля блок-
ТЭС складывается из использования электрической и
тепловой энергий (здесь: 88,4%).

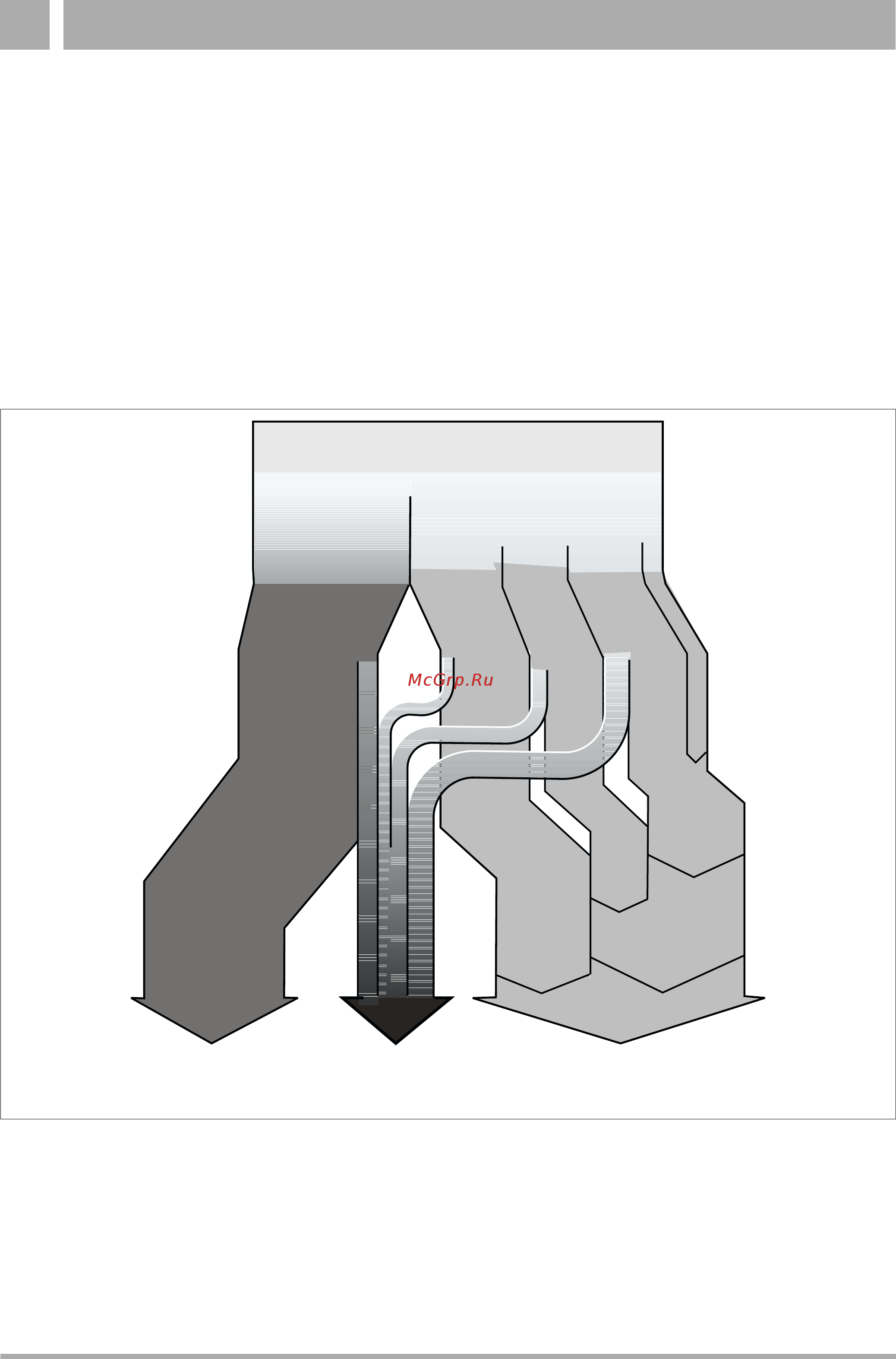

Рис. 1 Энергетический баланс модуля блок-ТЭС
Подвод природного газа 100%
механическая
энергия
34,8 %
тепловая
энергия
65,2 %
32,8 %
полезная
тепловая энергия
11,6 %
потери
55,6 %
полезная
тепловая энергия
Коллектор
.
Тепло
выхлопных
Блок
двигателя
Моторное масло
механические потери
потери с выхлопными газами
потери с излучением
Охлаждающая жидкость
Тепло
(теплота сгорания)
газов
выхлопных
газов
двигателя
