- 11 -
ИСПОЛЬЗОВАНИЕ
ПОЛЕЗНЫЕ СОВЕТЫ
ПОЛЕЗНЫЕ СОВЕТЫ3
3.1 Заполнение отопительного кон-
тура

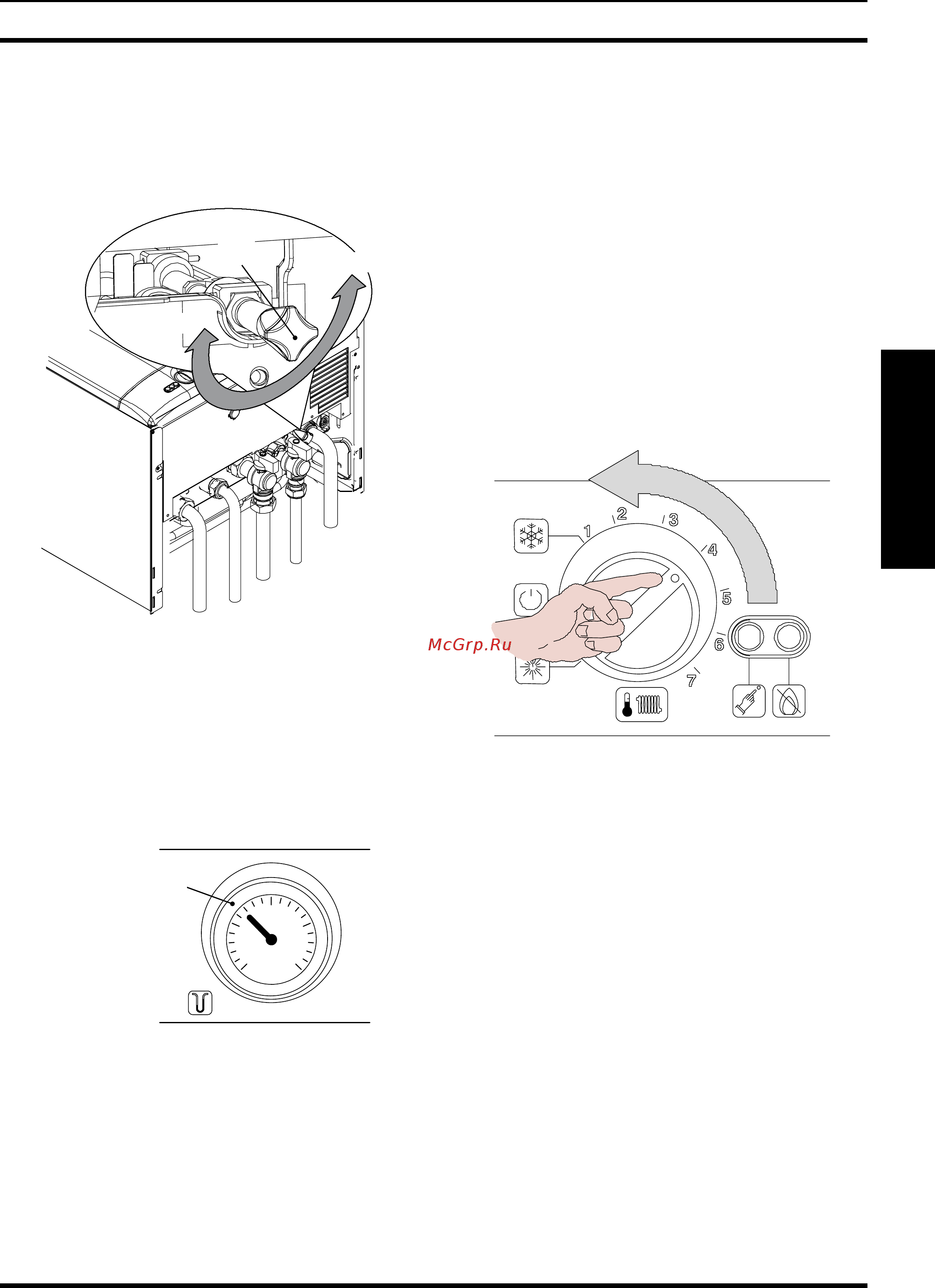

рис. 3.1
15
Откройте кран заполнения 15 на рис. 3.1 ко-
торый находится под бойлером, и подождите,
пока давление в контуре достигнет нормально-
го значения заполнения, как показано на мано-
метре в рис. 3.2 .
рис. 3.2
0
1
2
3
4
Давление от 1
до 1,5 бар
Давление должно быть установлено в преде-
лах между 1 и 1,5 бар.
По окончании операции закройте кран запол-
нения и стравите воздух из радиаторов ото-
пления.
Отопление3.2
Для экономической работы бойлера рекомен-
дуется установить комнатный термостат.
Никогда не отключайте радиаторную батарею
в комнате, в которой установлен термостат.
Если радиаторная батарея (или конвектор) не
нагревается, проверьте, нет ли в них воздуха и
не перекрыт ли кран подачи горячей воды.
Если окружающая температура очень высока,
не крутите краны, которые регулируют подачу
воды на радиаторную батарею. Уменьшите
температуру отопления с помощью комнатного
термостата и регулятора отопления в рис. 3.3 .
рис. 3.3
3.3 Защита от замерзания
Система против замерзания и другие допол-
нительные устройства защитят бойлер от воз-
можных повреждений, вызванных оледенени-
ем.
Система не гарантирует защиту для всей си-
стемы отопления.
В случае, если внешняя температура опускает-
ся ниже за 0 °C, рекомендуется перевести ком-
натный термостат на низкую температуру.
В случае выключения бойлера рекомендуется
вызвать специалиста, чтобы полностью слить
воду как из КО, так и из системы ГВ в бойлере
и из системы отопления и ГВС.
