- 6 -
ИСПОЛЬЗОВАНИЕ
ОПИСАНИЕ БОЙЛЕРА
ОПИСАНИЕ БОЙЛЕРА1

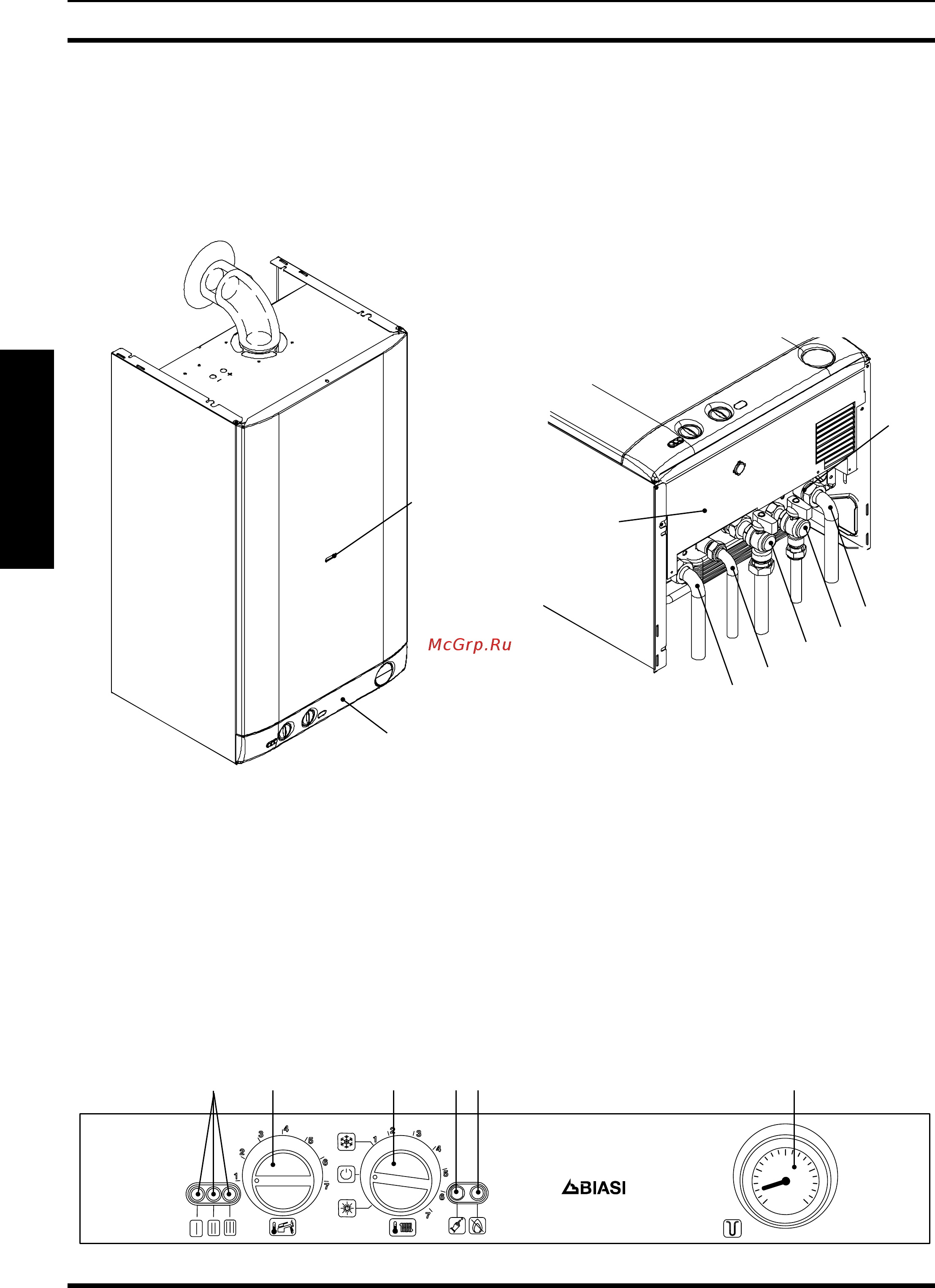

Общий вид1.1
Модель бойлера и его заводской номер указа-
ны в гарантийном свидетельстве.
1
2
рис. 1.1
1 Панель управления
2 Окно для проверки горелки
1.2 Панель управления
3 Сигнальные лампы бойлера при пода-
че электрического питания и контроль
работы
рис. 1.3
4 Регулятор температуры сантехнической
воды
5 Переключатель функций / Регулятор тем-
пературы отопления
6 Кнопка перезагрузки котла
7 Сигнальная лампа блокировки котла
8 Манометр
Запорный клапан1.3
9
10
11
12
13
14
15
рис. 1.2
9 Наклейка с указанием газа питания
10 Труба подачи отопительной системы *
11 Труба выхода сантехнической воды *
12 Газовый кран *
13 Кран подвода сантехнической воды *
14 Обратная труба отопительной системы *
15 Кран заполнения отопительного контура
* Соединительные трубы отопительной систе-
мы и краны поставляются по отдельному за-
казу.
0
1
2
3
4
4 5 6 7 3 8
