- 12 -
ИСПОЛЬЗОВАНИЕ
ПОЛЕЗНЫЕ СОВЕТЫ
3.4 Периодическое техобслуживание
Для долговременной эффективной работы
бойлера рекомендуется не менее 1 раза в год
вызывать уполномоченного сервисного специ-
алиста для проведения чистки и технического
обслуживания бойлера.
Во время данной процедуры проверяются и
очищаются наиболее важные компоненты бой-
лера. Такая проверка может предусматривать-
ся в договоре на обслуживание бойлера.
Наружная очистка3.5
Перед выполнением любых опе-
раций по очистке отключите бой-
лер от сети электрического пита-
ния.
Для очистки используйте ткань, смоченную в
мыльном растворе.
Запрещается использование: растворителей,
абразивных материалов и горючих веществ.
Нарушения в работе3.6
Если бойлер не работает, сигнальная лам-
па блокировки (7 в рис. 3.4 ) горит, бойлер
заблокирован по причинам безопасности.
Чтобы вернуть бойлер к работе, нажмите на
кнопку перезагрузки бойлера (6 в рис. 3.4 ) на
панели управления бойлера.

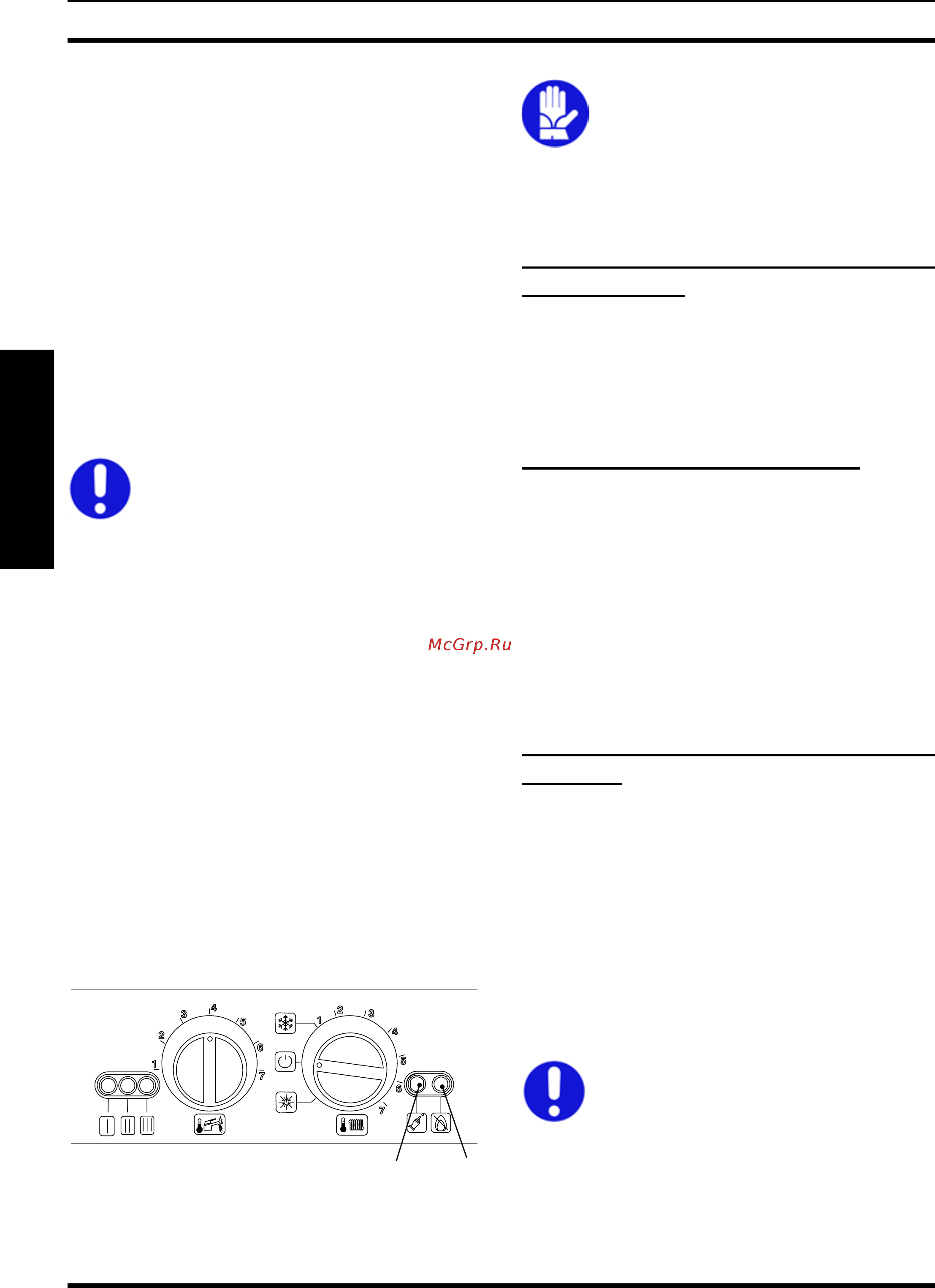

рис. 3.4
6 7
Если такие защитные блокировки
происходят часто, обратитесь за
помощью в Уполномоченный Сер-
висный Центр.
Если во время работы слышен шум от пу-
зырьков воздуха
Проверьте давление в отопительном контуре,
при необходимости заполните систему, как
описано в раздел "Заполнение отопительного
контура" на стр. 11.
Если давление на манометре упало
Снова долейте воды в отопительный контур.
Данная операция описана в раздел "Заполне-
ние отопительного контура" на стр. 11.
Периодические проверки давления в КО долж-
ны проводиться пользователем.
Если дозаполнение контура водой происходят
часто, проверьте систему на наличие утечки,
обратившись для этого к специалистам.
Если вода вытекает из предохранительно-
го клапана
Проверьте, хорошо ли закрыт кран заполнения
15 в рис. 3.1 (см. "Заполнение отопительного
контура" на стр. 11).
По манометру убедитесь в том, что давление в
КО не приближается к 3 барам; для уменьше-
ния давления до нормального значения реко-
мендуется слить часть воды из системы через
выпускные клапана на радиаторных батареях.
При наличии описанных выше или
других проблем, выключите бой-
лер, как это описано в раздел "Вы-
ключение" на стр. 10 и обратитесь
к специалисту из Уполномоченно-
го Сервисного Центра.
