Useful advice
6
Air introduced into the boiler during this filling
process will vent through the automatic air
purger fitted to the boiler. You may also find it
necessary to vent air from your radiator circuit
using your radiator key, however be aware
that excessive venting will cause the pressure
in the system to drop.
Воздух, попавший в систему во время ее
заполнения, будет спущен
автоматическим спускником воздуха,
установленном на котле. Возможно будет
необходимо также спустить воздух из
радиаторов, используя соответствующие
развоздушники. Помните, что резкий сброс
воздуха приводит к снижению давления в
системе.
Always ensure that the pressure gauge is set
at the required pressure.
Следует периодически проверять
показания манометра
2.3 Ignition
Розжиг

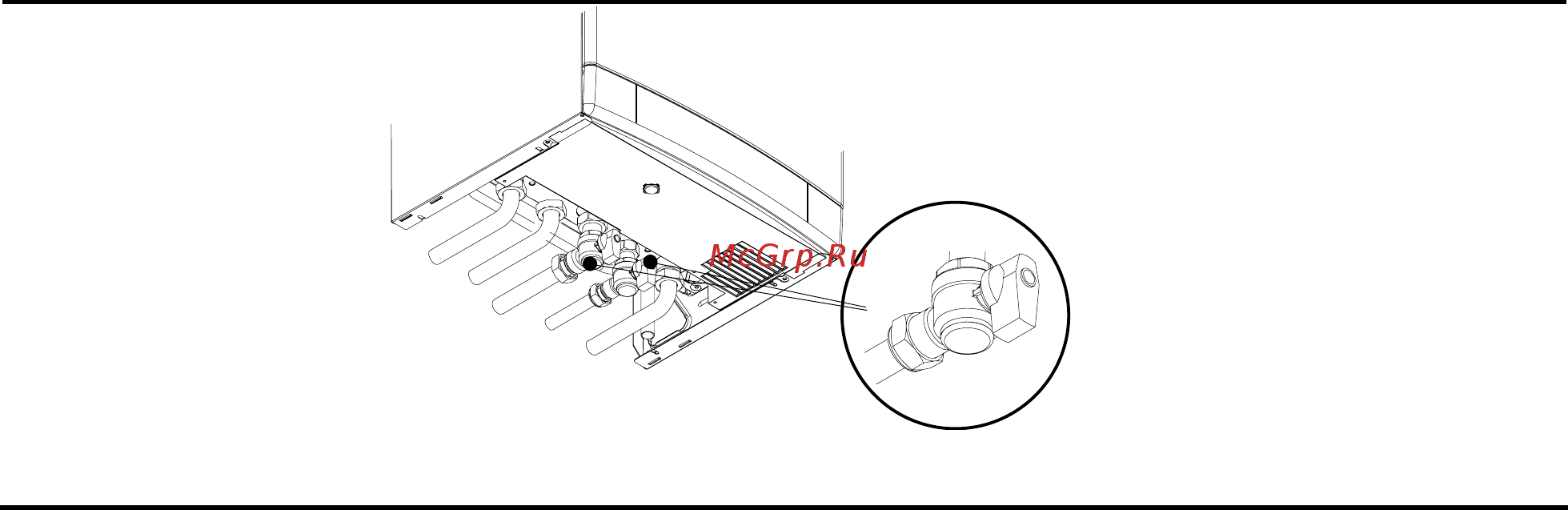

1 Check that the taps located in the
lower part of the boiler are open
(
XFig. 2-3X).
1 Проверьте, чтобы краны,
расположенные в нижней части
котла были открыты (Рис. 2.3.)
Open position
gjkj;tybt jnrhsnj
Fig. 2-3
2 Turn on the electricity supply to the
boiler, switching on the fused spur
isolation switch. The appliance
operation light
X9X (XFig. 1-3X) will flash
every 4 seconds (stand-by
condition).
2 Включите электропитание котла.
Индикатор котла 9 (рис.1.3.) будет
моргать каждые 4 секунды
(состояние ожидания)
3 If the boiler is to be used for c.h.
and d.h.w position the function
selector
X7X as in XFig. 2-4X. The
appliance operation light
X9X will
flash every 2 seconds (operating
boiler),
3 Если котел должен работать в
режиме отопления и приготовления
горячей воды, переключатель 7
должен находиться в положении как
указано на рис. 2.4. Индикатор котла
9 будет мигать каждые 2 секунды
(котел работает).
