Technical information
25
4.7 Hydraulic specifications
Гидравлические
характеристики
0,00
0,10
0,20
0,30
0,40
0,50
0
2
00
4
0
0
6
0
0
8
00
1
00
0
1
2
00
1
4
00
l/h
bar

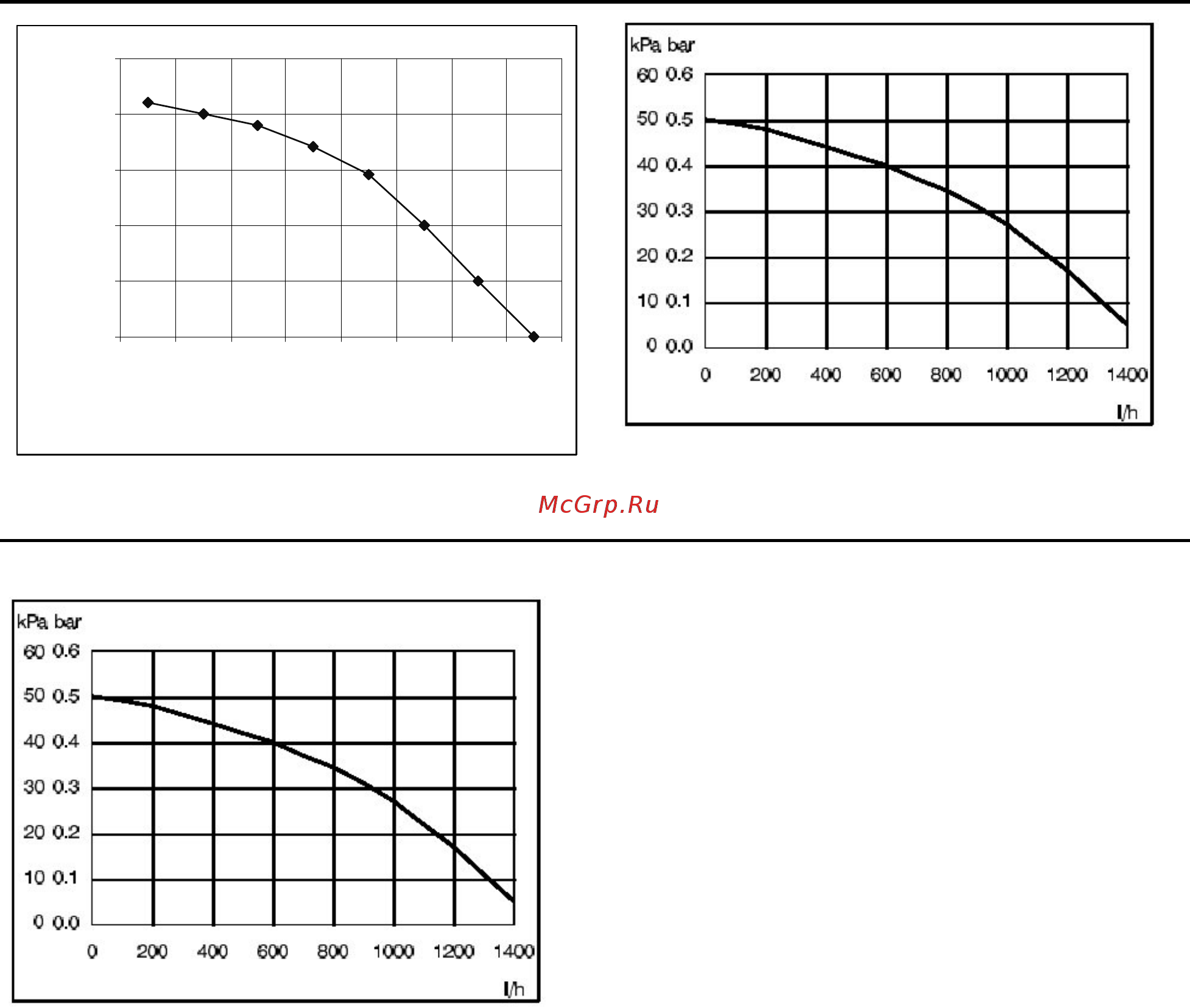

Fig. 4-4 (mod. M90.24S M90.28S)
(
мод.М90.24S М90.28S)
Fig. 4-5 (mod. M90.32S)
(мод.М90.32)
The hydraulic specifications in
X
XFig. 4-5X – Fig. 4.5 represent the pressure
(available head for the central heating
system) as a function of the flow rate.
Гидравлические характеристики на Рис.
4.4 - 4.5
представляют собой давление
(
допустимый напор в системе отопления)
как функцию расхода воды.
The load loss due to the boiler has already
been subtracted.
Потери при загрузке бойлера уже учтены.
Output with thermostat cocks shut off Мощность при закрытых
термостатических клапанах
The boiler is fitted with an automatic by-pass
valve (
X42X on section X4.1X), which protects the
primary heat exchanger.
Котел оснащен автоматическим бай-
пассным клапаном (42 на разделе 4.1),
который предохраняет первичный
теплообменник
In case of excessive reduction or total
blockage of water circulation in the central
heating system owing to closure of the
thermostatic valves or system component
cocks, the by-pass valve ensures a minimum
flow of water through the primary heat
exchanger.
В случае резкого уменьшения или полной
блокировки циркуляции в системе
отопления из-за закрытия
термостатических клапанов или кранов
системы, бай-пассный клапан
обеспечивает минимальный проток воды
через первичный теплообменник.
