КРЕПЛЕНИЕ ГОРЕЛКИ К КОТЛУ

Горелка должна крепиться к железной пластине котла, где предварительно будут установлены

шпильки, поставляемые в комплекте, с соблюдением, шаблона сверления отверстий. Рекомендуется

приварить шпильки с внутренней части пластины во избежание, в случае демонтажа горелки, их

удаления вместе с гайками крепления аппарата.

Для вставления изолирующего фланца, который должен быть размещен между горелкой и

пластиной котла, необходимо снять оконечную часть форсункигорелки. Для соединения аппарата к

котлу в комплекте с горелкой предусмотрены специальные гайки и соответствующие шайбы.

Аппарат снабжен цилиндрической форсункой горелки; рекомендуется сначала закрепить пластину

котла и потом горелку. Необходимо проложить между пластиной и котлом изоляционную прокладку

толщиной минимум 10 мм; это тогда, когда погрузочный люк котла не имеет теплоизоляции.

Пластина котла должны быть сделана в соответствии с нашим чертежом и должна иметь толщину

минимум 10 мм во избежание возможных деформаций. Перед креплением горелки к котлу

необходимо поставить свободный фланец так, чтобы позволить форсунку горелки проникать в

камеру сгорания не величину, требуемую конструктором котла.

По окончании этой операции, соединить горелку с газовым трубопроводом, как показано на

последующих страницах, в зависимости от имеющегося типа подачи газа (низкое давление или

среднее давление).

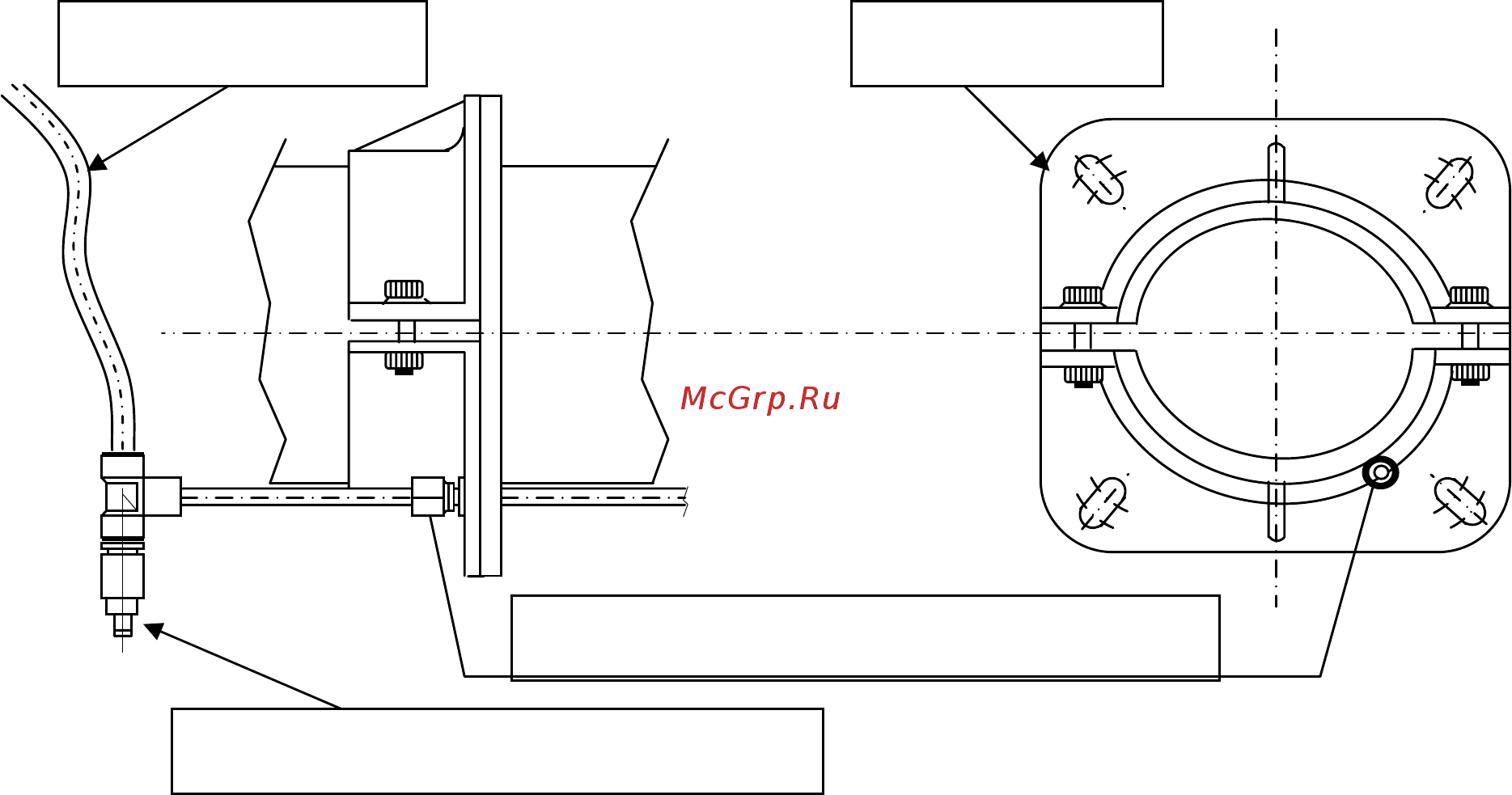

СХЕМА СОЕДИНЕНИЯ ГОРЕЛКИ С КАМЕРОЙ СГОРАНИЯ ДЛЯ ПОЛУЧЕНИЯ

ИМПУЛЬСНОГО ДАВЛЕНИЯ. МОДЕЛЬ BGN 40-390 LX

Втулка соединения с камерой сгорания

Фланец горелкиИмпульсная трубка

Штуцер для подключения манометра
