УСТАНОВКА ПОДАЧИ ГАЗА НИЗКОГО ДАВЛЕНИЯ (макс.400 мм вод.ст.)

Когда горелка правильно присоединена к котлу, необходимо подключить ее к газовому

трубопроводу (см. ВТ 8819). Обязательно надо установить на этом трубопроводе вблизи горелки

муфту, которая сможет обеспечить быструю разборку горелки и/или открытие погрузочного люка

котла.

Кроме того на подводящем газопроводе, должны быть установлены: шаровой отсекающий кран и

антивибрационная муфта.

Эти детали должны быть установлены так, как показано на нашем чертеже.

Трубопровод подачи газа должен быть рассчитан в зависимости от длины и подачи газа, должен

быть абсолютно герметичным и соответственно испытан перед проведением испытаний на горелке.

Считаем полезным указать нижеследующие практические советы относительно установки

необходимых приспособлений на газовый трубопровод вблизи с горелкой.

Рекомендуем устанавливать колено непосредственно на газовой рампе горелки перед

установкой съемного фитинга. Это исполнение позволяет открывать вероятный погрузочный

люк котла после того, как будет открыт сам фитинг.

Примечание: если горелка снабжена газовыми клапанами модель SKP 70 …, не нужно устанавливать

регулятор давления, потому что вышеназванный клапан, при его нормальной работе осуществляет

также и функцию регулятора давления.

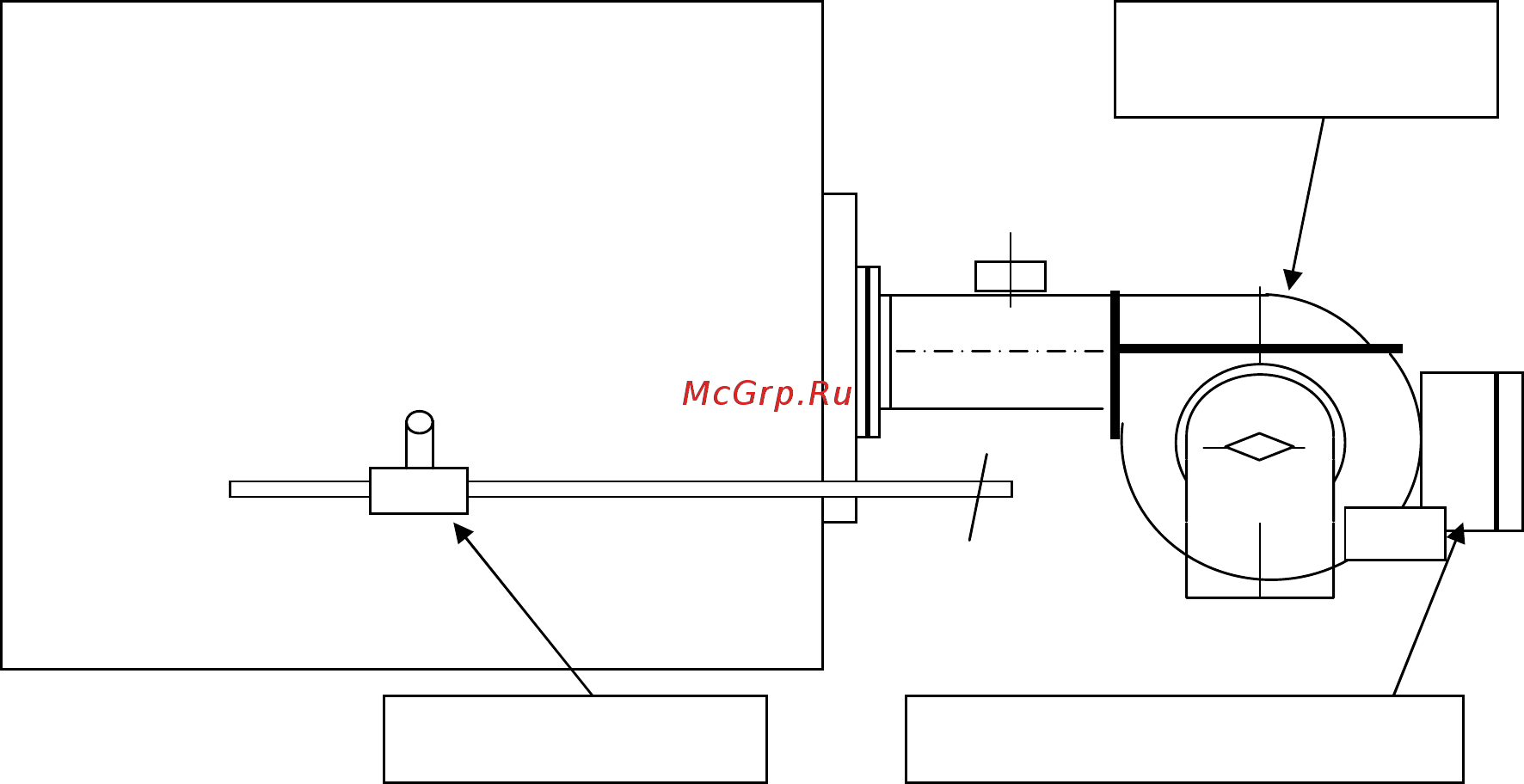

ПРИСОЕДИНЕНИЕ ГОРЕЛКИ К КОТЛУ

ВИД С БОКУ >>№ BT 8819

Котел

Горелка

Газовый кран Шкаф подключения
