0006081257_200607
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ
Закрывая главный выключатель,
если термостаты закрыты,
напряжение доходит до блока
управления и контроля, который
запускается. Так подключается
двигатель вентилятора для
осуществления продува камеры
сгорания. Одновременно с
этим серпопривод воздушной
з а с л о н к и п о м е щ а ется в
положение открытия, которое
соответствует второй ступени.
Отсюда видно, что фаза продува
камеры сгорания происходит
с возд уш но й за сл онк ой в
положении второй ступени.
По окончании фазы продува
воздушная заслонка помещается в
положение первой ступени, вслед
за этим срабатывает включение,
открываются газовые клапаны
(главный и предохранительный)
и горелка разжигается.
Уточняем, что:
a) На двухступенчатом главном
клапане имеется устройство
для регулировки подачи газа
первого и второго пламени
(см. специальные инструкции
по работе двухступенчатых
клапанов по монтированной
модели).
Блок управления Защитное Время Пред Построзжиг Время между открытием Отключение пилотного Время между открытием
или программатор время пред. розжиг пилотного клапана и клапана после открытия клапана 1-ой
продува глав. клапана главного клапана и 2-ой ступеней
s s s s s s s
LFL 1.333 3 31,5 6 3 12 3 12
b ) В а р и а н т и с п о л н е н и я
предохранительного клапана
- ВКЛ./ВЫКЛ. (см. инструкции
по модели установленного на
горелке клапана). Наличие
пл ам ен и, обнару женное
у с т р о й с т в о м к о н т р о л я ,
позволяет продолжить и
завершить фазу розжигу с
отключением трансформатора
р о з ж и г а . П о с л е эт о г о ,
срабатывает вторая ступень
( у в е л и ч е н и е в о з д у х а
г о р е н и я и о т к р ы т и е
второй ступени главного
клапана). При отсутствии
пламени блок управления
останавливается в положении
"з а щи тн о й блок ир овк и" .
В случае “защитной блокировки”
газовые клапаны сразу же
закрывают. Для восстановления
работы блока и выхода из
блокировки необходимо нажать
горящую кнопку на блоке
управления.
ПРИМ.: Воздушная заслонка
приводится в действие
э л е к т р и ч е с к и м
серводвигателем (см.
специальные инструкции
на следующих страницах).
Имейте в виду, что при
останове горелки по
причине срабатывания
термостата воздушная
заслонка помещается
с е р в о д в и г а т е л е м в
п о л о ж е н и е п о л н о г о
закрытия.

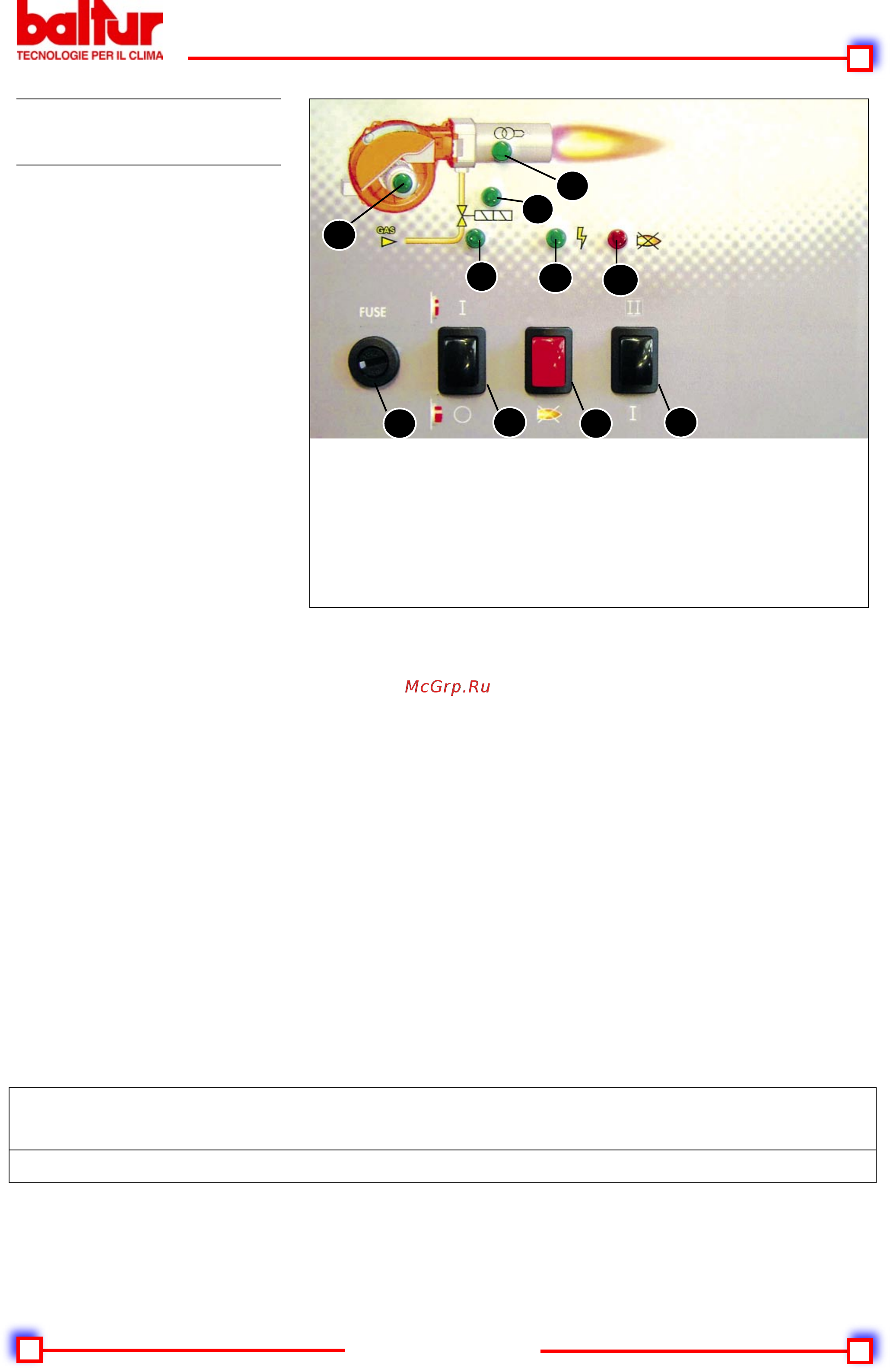

1 Главный выключатель
ВКЛЮЧЕН/ОТКЛЮЧЕН
2 Кнопка разблокировки блока
управления
3 Переключатель 1-ой / 2-ой
ступеней
4 Предохранители защиты
вспомогательных контуров
5 Индикатор срабатывания
трансформатора
6 Индикатор работы 1-ой ступени
7 Индикатор работы 2-ой ступени
8 Индикатор работы вентилятора
9 Индикатор наличия напряжения
10 Индикатор блокировки блока
управления
1
2
3
4
10
9
6
8
7
5
