12 / 33
0006081257_200607
1 ШАРИКОВЫЙ КЛАПАН
2 ВИБРОВСТАВКА
3 ГАЗОВЫЙ ФИЛЬТР
4 РЕДУКТОР ИЛИ СТАБИЛИЗАТОР
ДАВЛЕНИЯ
5 ПАРА ФЛАНЦЕВ
6 ПРЕССОСТАТ МИНИМАЛЬНОГО И
МАКСИМАЛЬНОГО ДАВЛЕНИЯ
7 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
8 КОНТРОЛЬНОЕ УСТРОЙСТВО
ГЕРМЕТИЧНОСТИ И
СООТВЕТСТВУЮЩИЙ ПРЕССОСТАТ
DW
9 ГЛАВНЫЙ ДВУХСТУПЕНЧАТЫЙ
КЛАПАН (ЗАКРЫТ - 1-АЯ СТУПЕНЬ
- 2-АЯ СТУПЕНЬ)
10 СЕРВОДВИГАТЕЛЬ ДЛЯ
РЕГУЛИРОВКИ ВОЗДУШНОЙ
ЗАСЛОНКИ
11 ВОЗДУШНЫЙ ПРЕССОСТАТ
12 ГОЛОВКА ГОРЕНИЯ
13 ЗАСЛОНКА ДЛЯ РЕГУЛИРОВКИ
ВОЗДУХА
14 ЗАПАЛЬНЫЙ КЛАПАН (ПИЛОТНЫЙ) С
РЕГУЛЯТОРОМ ПОДАЧИ
D РАССТОЯНИЕ МЕЖДУ
СТАБИЛИЗАТОРОМ ДАВЛЕНИЯ И
ФЛАНЦЕМ (около 1,5-2 м).

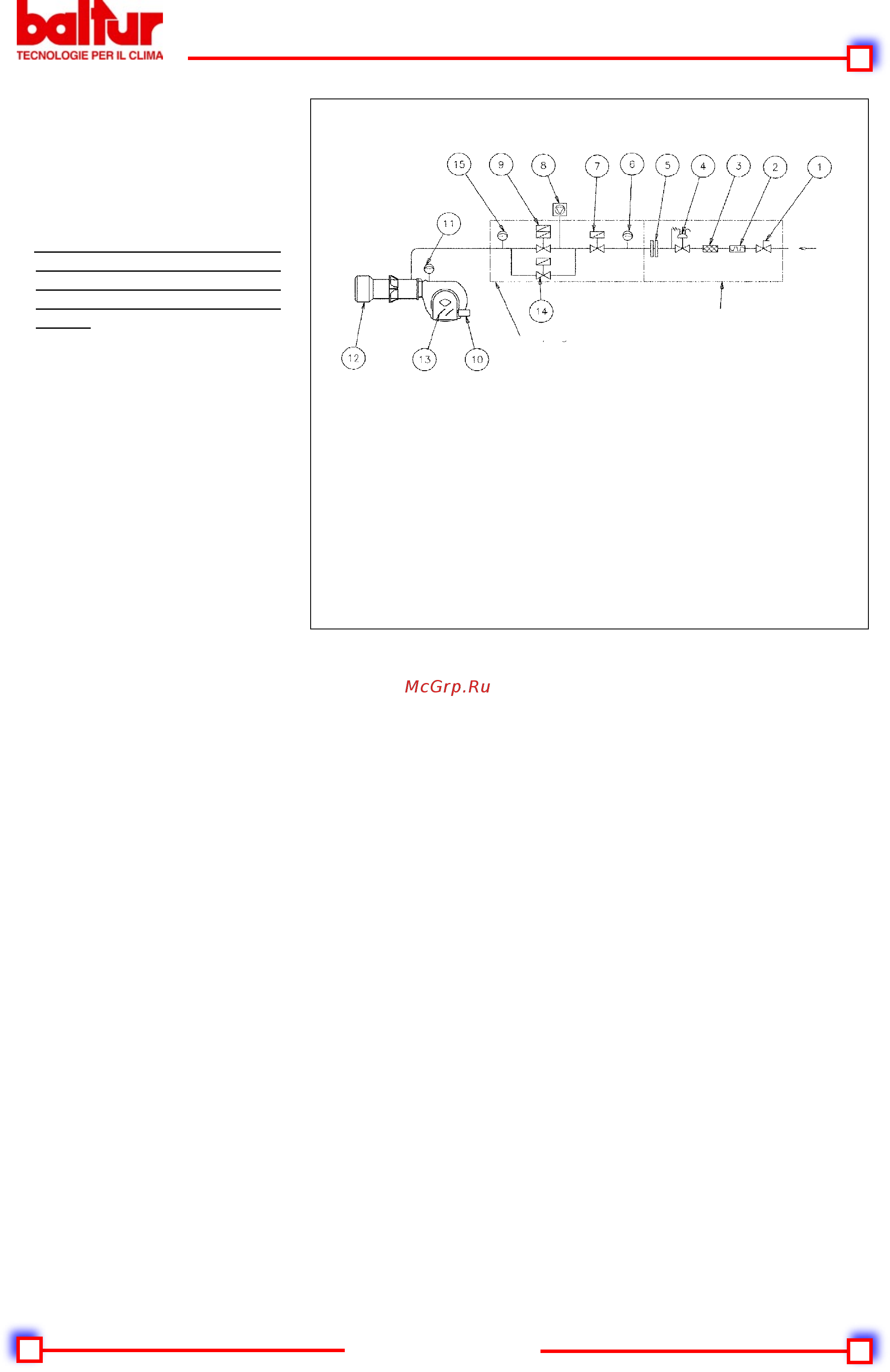

ПРИНЦИПИАЛЬНАЯ СХЕМА ГАЗОВОЙ ВУХСТУПЕНЧАТОЙ
ГОРЕЛКИ
ПРИМ.: Горелк а оснащена
в ы к л ю ч а т е л е м ( 3 ) д л я
п е р е х о д а в р у ч н у ю с
1-ой на 2-ую ступени.
1) Убедитесь в том, что в котле
есть вода и, что вентили
системы открыты.
2) На все сто процентов убедитесь
в том, что продукты сгорания
выходят без препятствий
(вентили котла и дымохода
открыты).
3) Проверьте, что напряжение
соединяемой электрической
линии соответствует напряжению
горелки и, что электрические
соединения (двигатель и главная
линия) подходят для работы
с имеющимся значением
напряжения. Проверьте, что
электрические соединения,
выполненнные на месте,
выполнены в соответствии с
нашей электрической схемой.
Откройте контур термостата
второй ступени. Выключатель 1-
ой и 2й ступени должен стоять
в положении 1-ой ступени.
4) Отрегулируйте воздух для
пламени 1-ой ступени. Горелка
оснащена электрическим
с е р в о д в и г а т е л е м д л я
у п р а в л е н и я в о зд у ш н о й
заслонкой (см. инструкции по
регулировке на следующих
страницах).
5) При помощи устройства
регулировки газового клапана
от к р о й т е на тр ебуе м о е
значение регулятор расхода
для первой с т у п е н и ( с м .
инструкции по газовому 2-
с т у п е н ч а т о м у к л а п а н у,
монтированному на горелке).
Естественно, при наличии,
н е о б х о д и м о п о л н о с т ь ю
открыть регулятор расхода
предохранительного клапана.
6 ) С в ы к л ю ч а т е л е м ( 1 )
электрощита горелки в пол. "0”
и вк л юч е н н ы м гл а в н ы м
выключателем проверьте,
в р у ч н у ю з а к р ы в а я
дистанционный выключатель,
что двигатель вращается в
правильном направлении. При
необходимости, поменяйте
местами два провода линии,
которая подаёт питание на
двигатель для изменения
направления вращения.
7) Теперь включите выключатель
(1 ) электрощита. На блок
управления поступит напряжение
и программатор подключит
горелку, как описано в главе
“описание функционирования.
В течении продува необходимо
убедиться в том, прессостат
контроля давления воздуха
меняет позицию (от закрытого
положения без обнаружения
давления на закрытое положение
с определением давления
воздуха). Если прессостат
не обнаружит достаточное
давление (не выполнит смену
положения), ни трансформатор
розжига ни газовые клапаны
не сработают и, поэтому блок
управления остановится в
положении "бл окир о в к и " .
Для восстановления нажмите
кнопку восстановления работы(2).
П р и п е р в о м в к л ю ч е н и и
могут наблюдаться и другие
блокировки по следующим
причинам:
a) Из газового трубопровода
не был в достаточной
м е р е уд а л ё н в о з д у х ,
поэтому количества газа не
хватает для формирования
стабильного пламени.
b ) Б л о к и р о в к а д а ж е
при на лич и и п л ам е ни
м о ж ет б ы т ь в ы з в а н а
е го н е с т а б и л ь н о с т ь ю
в зон е ио н из а ц ии и з-
з а н е п р а в и л ь н о г о
со от ношени я воздуха/
газа. Эту ситуацию можно
исправить изменением
количества подачи воздуха
или газа до нахождения
правильного соотношения.
Тот же недостаток может
быть вызван неправильным
распределением воздуха/
газа на головке горения. Это
можно поправить изменяя
положение головки горения
при помощи регулировочного
устройства: больше открыть
или закрыть воздушный
зазор между головкой и
распылителем газа.
c) Может так случиться, что ток
разряда трансформатора
розжига препятствует току
ионизации (у двух токов один
маршрут на “массу” горелки),
поэтому горелка блокируется
и з - з а н е д о с т а т о ч н о й
ио н изации. Испра в и ть
положение можно путём
перемены питания торона
230 В) трансформатора
розжига (поменять местами
два провода, подающих
питание на трансформатор).
Данный недостаток может
быть вызван и недостаточным
0002910631
ВКЛЮЧЕНИЕ И РЕГУЛИРОВКА ПРИ РАБОТЕ НА ГАЗЕ МЕТАНЕ
(по использованию СНГ смотрите специальную главу)
