33
Êîììóòàöèÿ

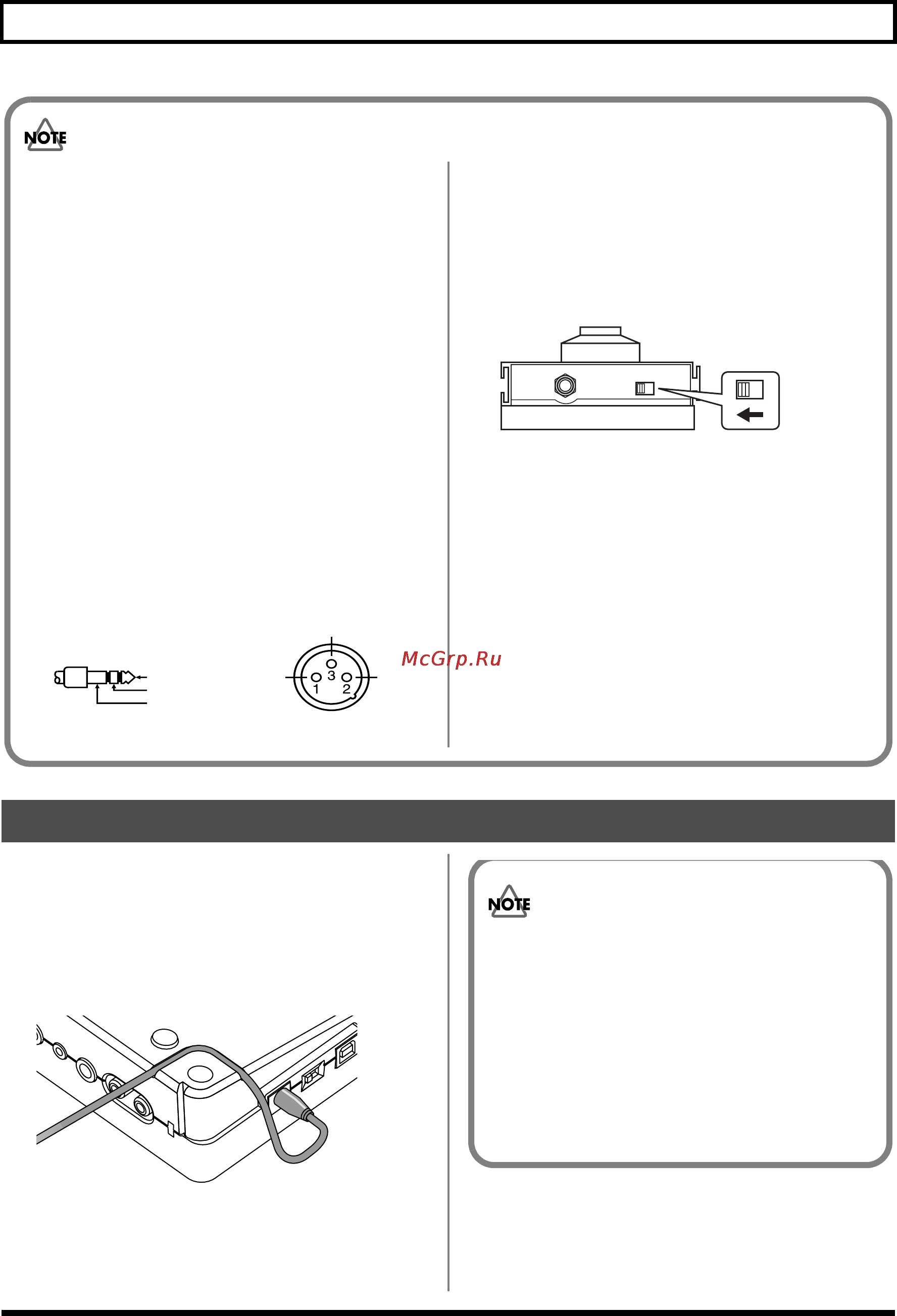

В днище BR-800 находится слот (держатель) для крепления
шнура сетевого адаптера.
Во избежание случайного выпадения разъема шнура из
гнезда (и соответственно отключения питания) и защиты
разъема сетевого адаптера от излишних нагрузок, закрепите
шнур питания в держателе, как показано на рисунке.
fig.CordHook02.eps
Èñïîëüçîâàíèå äåðæàòåëÿ øíóðà
Во избежание повреждения динамиков и других уст-
ройств, перед коммутацией устанавливайте в мини-
мум громкость и отключайте питание всех
коммутируемых приборов.
В зависимости от взаиморасположения микрофонов
и динамиков может возникать акустическое самовоз-
буждение (“вой”). Эту проблему можно решить сле-
дующими способами:
1. Изменив ориентацию микрофонов.
2. Удаленив микрофоны от динамиков.
3. Снизив уровни громкости.
Прибор оборудован симметричными разъемами
(XLR/TRS). Схема их распайки приведена ниже. Всю
коммутацию осуществляйте в соответствии с диа-
граммами распайки подключаемого оборудования.
Разъем XLR для INPUT 4 поддерживает фантомное
питание 48 В, позволяя подключать конденсаторные
микрофоны, требующие оного (стр. 140).
fig.XLR/TRSJack.eps
При подключении кабелей с резисторами уровень
сигналов может быть занижен. Поэтому желательно
использовать кабели без резисторов.
При подключении педали BOSS FS-5U (опциональная)
установите переключатель POLARITY, как показано
ниже.
fig.00-130.eps
Используйте только рекомендованные педали экс-
прессии (Roland EV-5, BOSS FV-500L/FV-500H; приоб-
ретаются отдельно). Применение других педалей
может привести к нарушениям в работе и/или пов-
реждению прибора.
При подключении педали экспрессии установите
значение MIN для педали в “0”.
(+)
(-)
экран
(+)
(-)
экран
Селектор полярности
Не применяйте излишних усилий при закрепле-
нии шнура питания в держателе. Это может при-
вести к разрыву шнура.
Переворачивая прибор, подкладывайте под его уг-
лы газеты или журналы, чтобы не повредить
кнопки и контроллеры.
Переворачивая прибор, обращайтесь с ним акку-
ратно, чтобы не допустить падения и опрокидыва-
ния.
