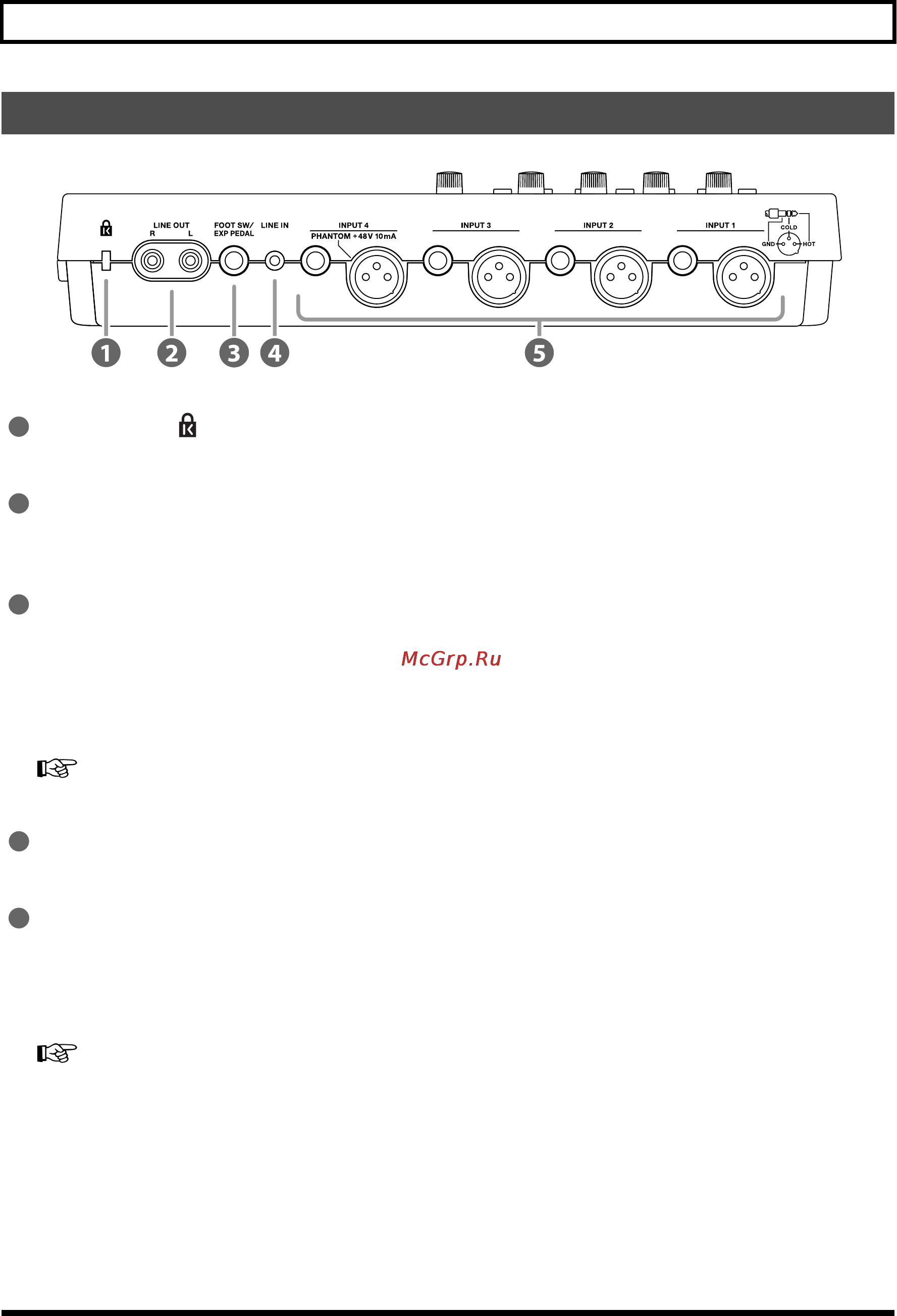

Boss BR-800 [17/155] Тыльная панель

Boss BR-800 [17/155] Тыльная панель
17
Îïèñàíèå ïàíåëåé
fig.RearPanel.eps
Çàùèòíûé ñëîò ( )
http://www.kensington.com/
Ðàçúåìû LINE OUT
Служит для вывода аналоговых аудиосигналов на внешнее звуковое оборудование (например, стереоусилитель) или на
CD-рекордер и подобное оборудование для записи выходных сигналов BR-800 (стр. 116).
Ðàçúåì FOOT SW/EXP PEDAL
Служит для подключения опциональных ножной педали (BOSS FS-5U, Roland DP-2) или педали экспрессии (Roland EV-5,
BOSS FV-500L/FV-500H).
При подключении ножной педали с ее помощью можно запускать/останавливать воспроизведение пьесы или управлять
врезкой при записи.
При подключении педали экспрессии с ее помощью можно управлять эффектом разрыва.
“Работа с ножной педалью/педалью экспрессии” (стр. 129)
Ðàçúåì LINE IN
Служит входом для аналоговых аудиосигналов с портативного аудиоплеера и подобного оборудования.
Ðàçúåìû INPUT 1 – 4
Это — микрофонные/линейные входы с двумя типами разъемов: моноджеками (симметричными TRS) и XLR (симмет-
ричными).
На разъем XLR для INPUT 4 можно подать фантомное питание 48 В. К моноджекам можно подключать как симметрич-
ные, так и несимметричные источники сигнала.
“Работа с конденсаторным микрофоном (PHANTOM POWER)” (стр. 140)
* Одновременное использование моноджека и разъема XLR для одного входа невозможно. Не задействуйте их одновременно.
Òûëüíàÿ ïàíåëü
1
2
3
4
5

Содержание

Описание панелей Тыльная панель С Защитный слот Щ http WWW kensi ngton com Разъемы LINE OUT Служит для вывода аналоговых аудиосигналов на внешнее звуковое оборудование например стереоусилитель или на CD рекордер и подобное оборудование для записи выходных сигналов BR 800 стр 116 0 Разъем FOOT SW EXP PEDAL Служит для подключения опциональных ножной педали BOSS FS 5U Roland DP 2 или педали экспрессии Roland EV 5 BOSS FV 500L FV 500H При подключении ножной педали с ее помощью можно за пускать останавливать воспроизведение пьесы или управлять врезкой при записи При подключении педали экспрессии с ее помощью можно управлять эффектом разрыва Работа с ножной педалью педалью экспрессии стр 129 0 Разъем LINE IN Служит входом для аналоговых аудиосигналов с портативного аудиоплеера и подобного оборудования 0 Разъемы INPUT 1 4 Это микрофонные линейные входы с двумя типами разъемов моноджеками симметричными TRS и XLR симмет ричными На разъем XLR для INPUT 4 можно подать фантомное питание 48 В К моноджекам можно подключать как симметрич ные так и несимметричные источники сигнала 1Ж Работа с конденсаторным микрофоном PHANTOM POWER стр 140 Одновременное использование моноджека и разъема XLR для одного входа невозможно Не задействуйте их одновременно 17
