10 / 28
0006081269_200705

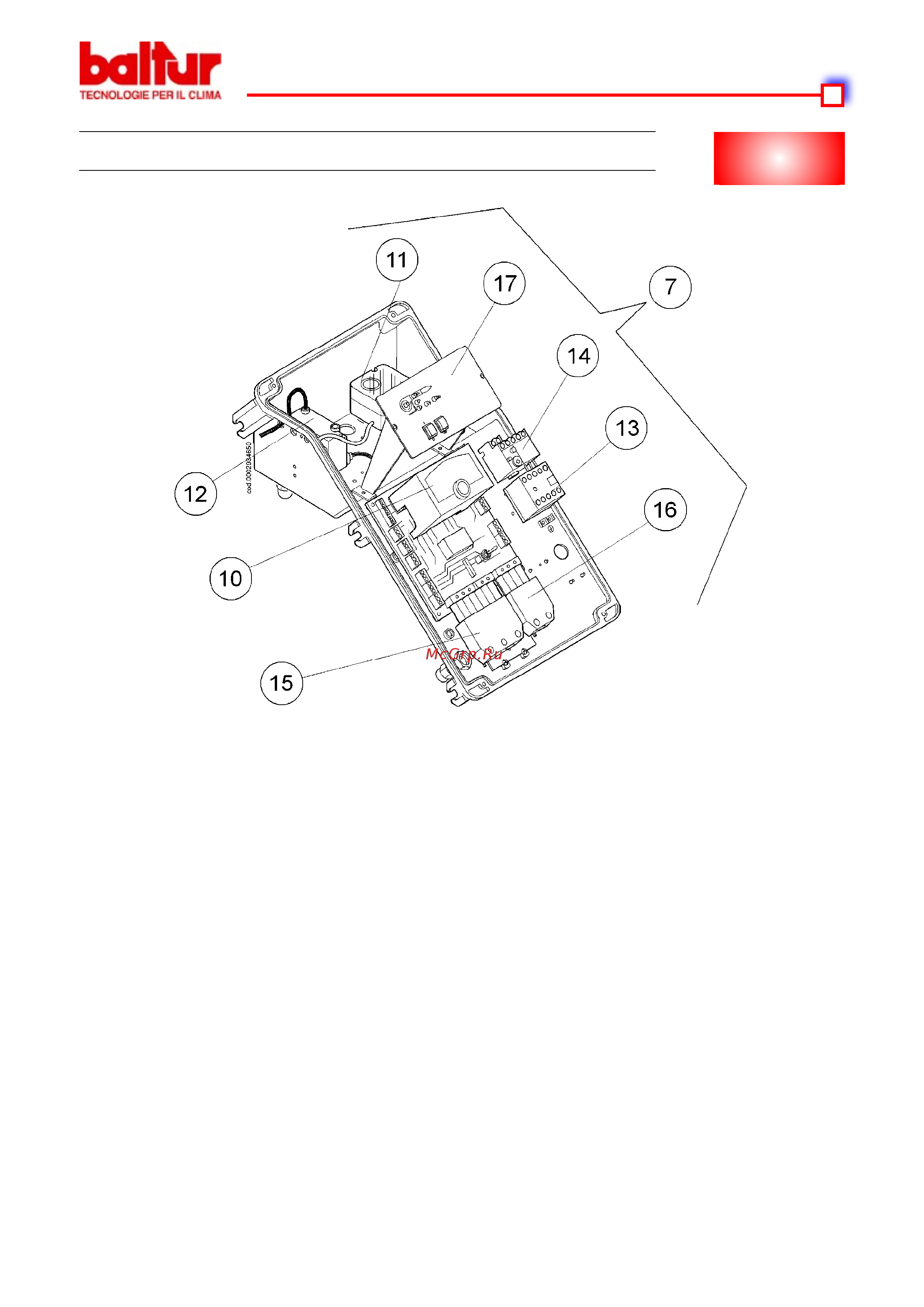

10)Блокуправления
11)Воздушныйпрессостат
12) Трансформаторрозжига
13) Контактордвигателя
14) Термореле
15)7-штырьковыйразъём
16) 4-штырьковыйразъём
17) Обзорнаяпанель
КОМПОНЕНТЫ ЭЛЕКТРИЧЕСКОГО ЩИТА
N° 0002471050
ИСПР. 20/12/05
