11 / 28
0006081269_200705

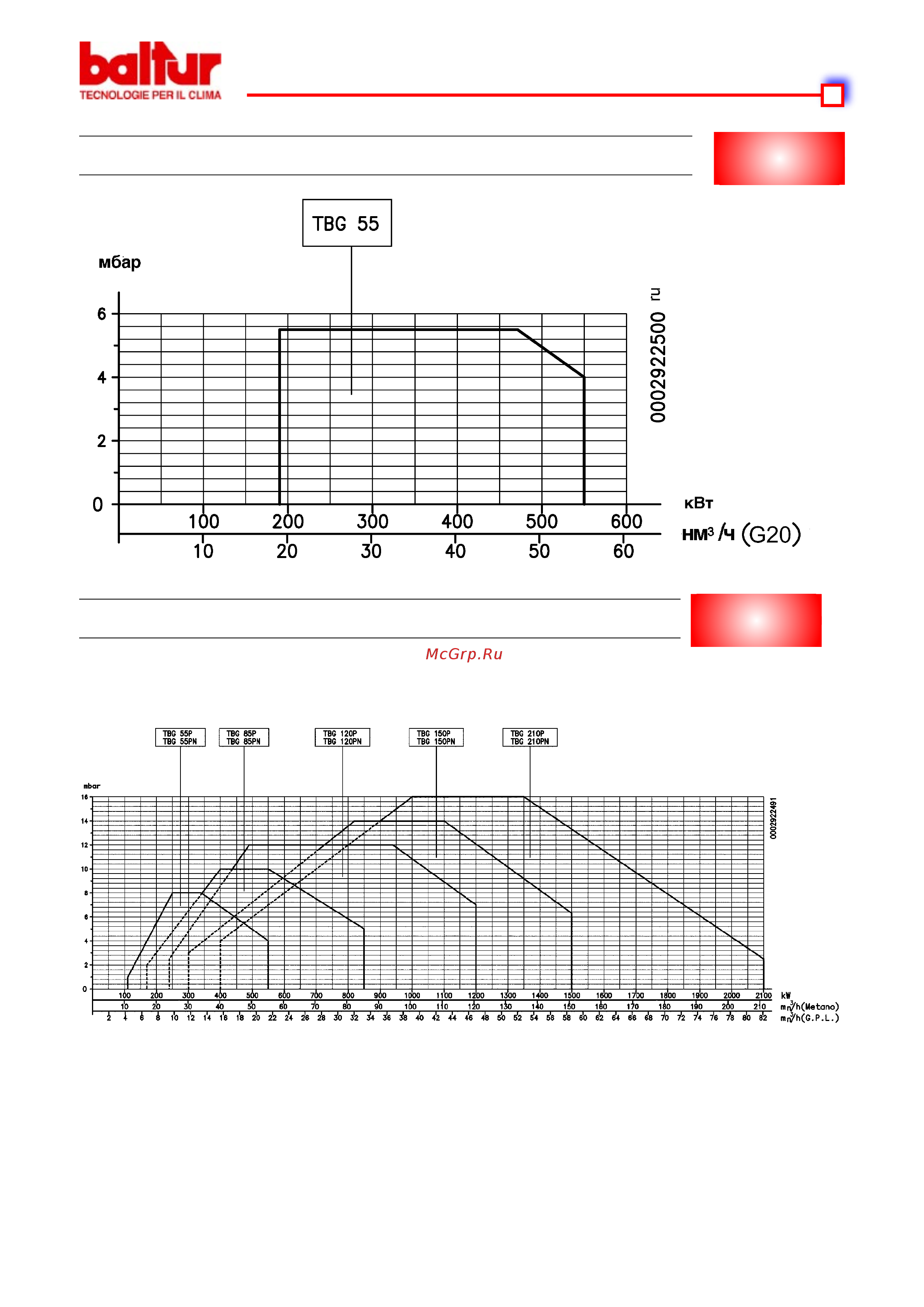

РАБОЧИЙ ДИАПАЗОН
TBG 55 ОДНОСТУПЕНЧАТАЯ
N° 0002922500
ИСПР. 02/05/06
TGB 55P ÷ 210P
РабочиедиапазоныполученынаиспытательныхкотлахвсоответствииснормативамиEN676иявляются
приблизительнымидляподборагорелкиккотлу.
Дляправильногофункционированиягорелкиразмерыкамерысгораниядолжнысоответствовать
действующейнорме,впротивномслучае,обращайтеськконструктору.
N° 0002922491
REV.: 12/07/07
