Baltur BTG 15P [10/32] Технические характеристики
![Baltur BTG 15P [10/32] Технические характеристики](/views2/1423588/page10/bga.png)
9 / 30
0006081265_2007/02

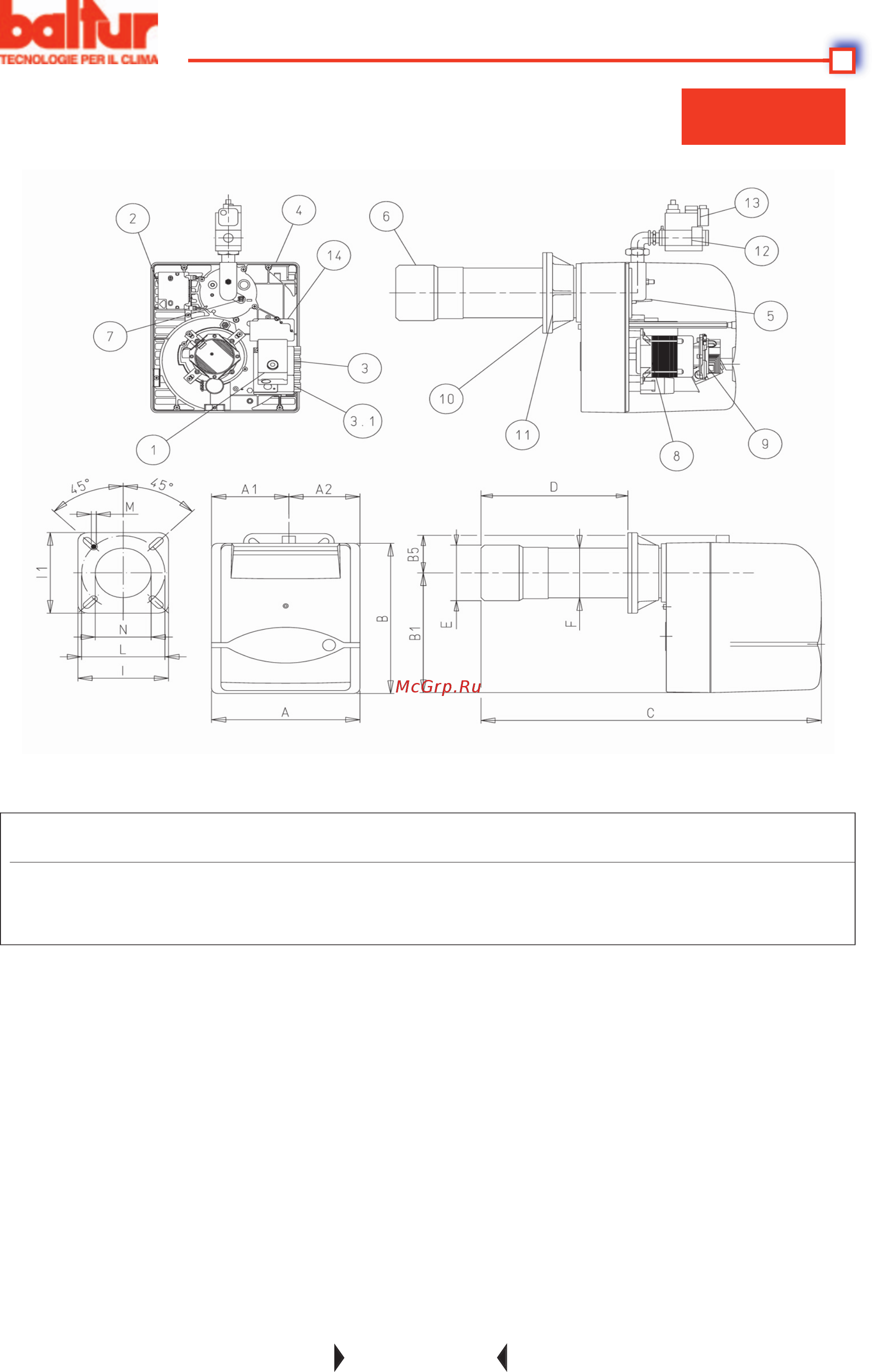

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Блок управления
2) Трансформатор
3) 7-штырьковый разъём
3.1) 4-штырьковый разъём
5) Указатель позиционирования диска головки
6) Головка горения
7) Винт регулировки диска головки
8) Двигатель
9) Воздушный прессостат
10) Изоляционная прокладка
11) Соединительный фланец горелки
12) Газовый моноблочный клапан
13) Прессостат мин. давления газа
14) Сервопривод регулировки воздуха
МОД. A A1 A2 B B1 B5 C D D E F N M L L I1 I
мин. макс. Ø Ø мин. макс.
BTG 15P
303 158 145 345 275 70 680 150 280 126 114 135 M10 170 210 185 185
BTG 20P
303 158 145 345 275 70 695 150 300 127 114 135 M10 170 210 185 185
BTG 28P
303 158 145 345 275 70 695 150 300 135 114 145 M10 170 210 185 185
N° 0002470992
ИСПР. 24/08/2006
