30 / 30
0006081265_2007/02
N° 0002411040
ИСПР. 19/05/2004

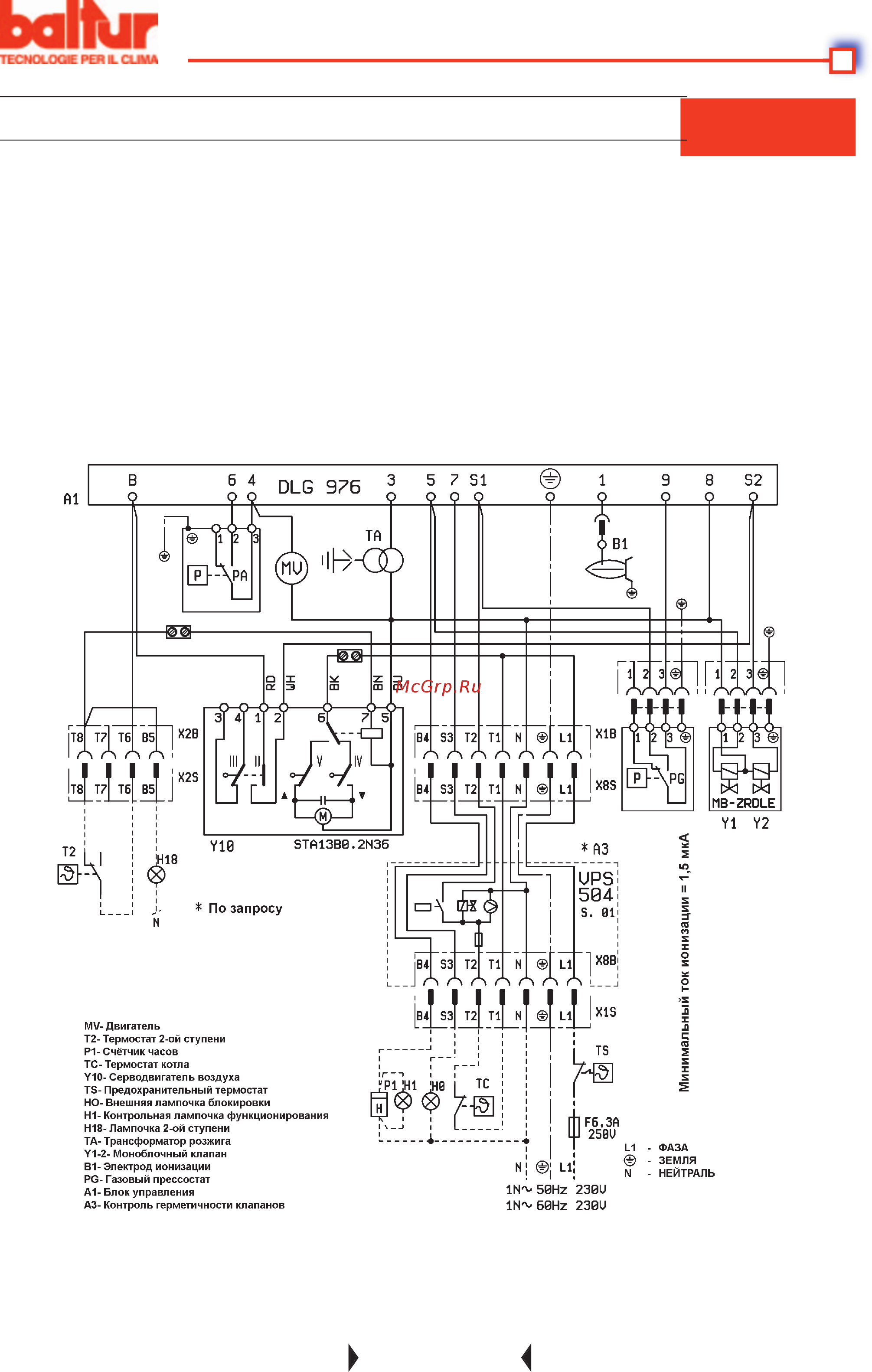

ЭЛЕКТРИЧЕСКАЯ СХЕМА BTG 20P
CON DLG 976
Электрические линии должны проходить вдали от горячих частей. Рекомендуется, чтобы все соединения
выполнялись при помощи гибких проводов. Минимальное сечение проводников - 1,5 мм
2.
Питание должно иметь сигнал
с "чистой" синусоидальной кривой. При возможности, пользуйтесь отдельным блоком питания.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
