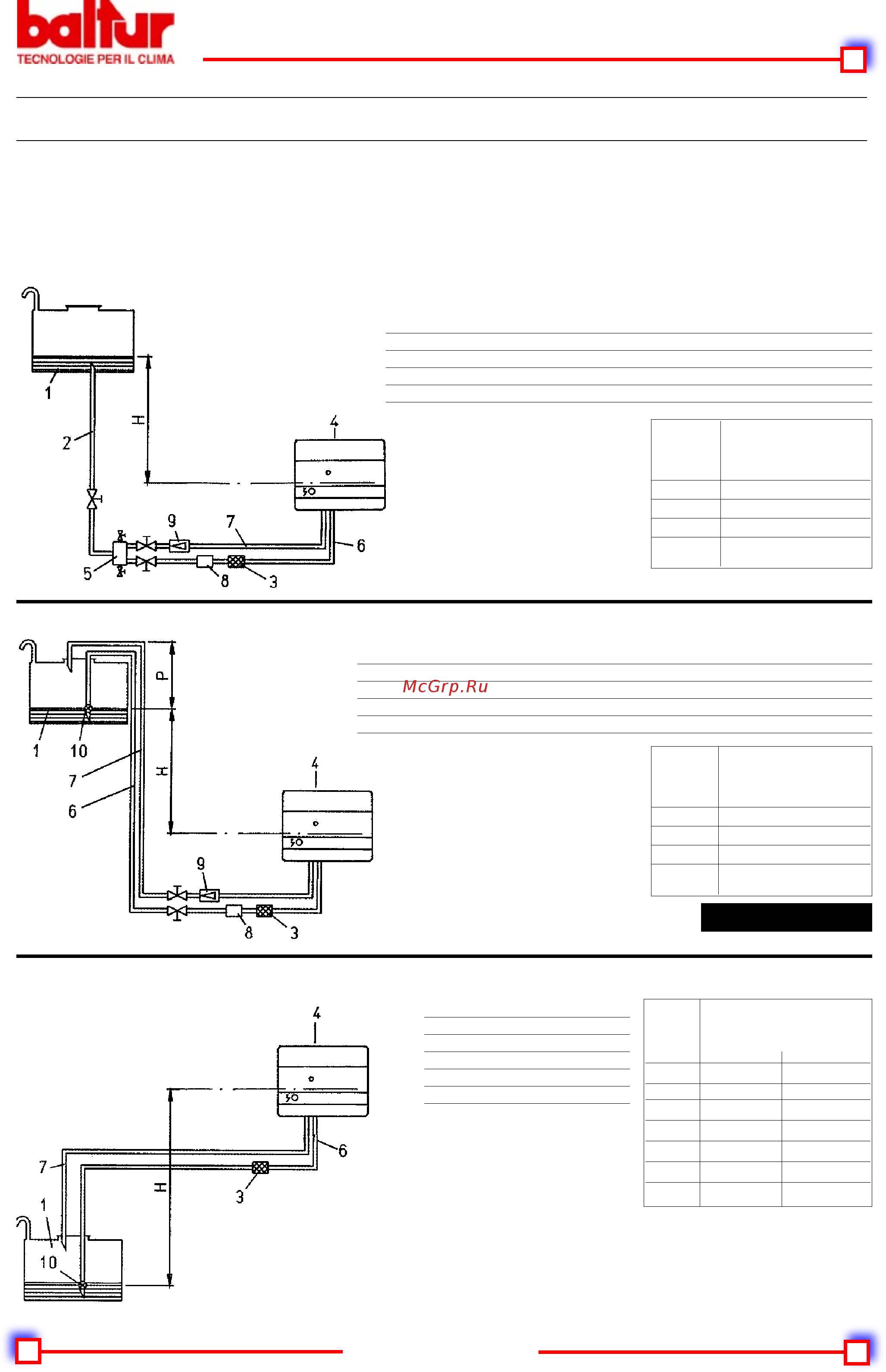

Baltur BTL 26 [10/20] Гидравлические соединения
![Baltur BTL 26 [10/20] Гидравлические соединения](/views2/1423598/page10/bga.png)
10 / 20
0006081306_200709
H = Разница уровня между минимальным уровнем топлива в баке и осью насоса
L = Общая длина каждого трубопровода, включая вертикальный отрезок.
Для каждого колена или вентиля уберите 0,25 метров.
Ø i = Внутренний диаметр трубы
1 Топливный бак 6 Всасывающая труба
2 Подающий трубопровод 7 Обратная труба горелки
3 Сетчатый фильтр 8 Автоматическое отсечное устройство
4 Горелка диз. топлива при остановленной горелке
5 Дегазатор 9 Одноходовой клапан
1 Топливный бак 8 Автоматическое отсечное устройство
3 Сетчатый фильтр диз. топлива при остановленной горелке
4 Горелка 9 Одноходовой клапан
6 Всасывающая труба 10 Сливной клапан
7 Обратная труба горелки
1 Топливный бак
3 Сетчатый фильтр
4 Горелка
6 Всасывающая труба
7 Обратная труба горелки
10 Сливной клапан
Отметка P = 3,5 м (макс.)
ПРИМ. В случае нехватки устройств на трубопроводах придерживайтесь
действующих норм.
ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
Соединительные трубы цистерны горелки должны быть герметичными, рекомендуется использовать медные или стальные
трубы с подходящим диаметром. На концах жёстких трубопроводов должны быть монтированы отсекающие вентили
топлива. На всасывающих трубопроводах, за вентилем, монтируется фильтр, к которому подключается гибкий шланг
патрубка на всасывании насоса горелки. Фильтр, гибкий шланг и соответствующие соединительные ниппели содержатся
в комплекте горелки. На насосе расположены специальные соединения, служащие для подключения контрольных
приборов (манометр и вакуумметр). Для надёжного и бесшумного функционирования разряжение на всасывании не
должно превышать 35 см Hg, равное 0,46 барам. Максимальное давление на всасывании и обратке - 1,5 бар.
H L. Общая метры
вн.диам. вн.диам.
метры 10 мм 12мм
0,5 26 54
1 24 47
1,5 18 38
2 14 30
2,5 10 23
3 6 15
3,5 - 7
H L. Общая
метры
метры внут.диам. 10 мм
1 30
2 35
3 40
4 45
H L. Общая
метры
метры внут.диам. 10 мм
1 30
2 35
3 40
4 45
ПИТАЮЩАЯ СИСТЕМА ПО ПРИНЦИПУ СИЛЫ ТЯЖЕСТИ
СИСТЕМА ПО ПРИНЦИПУ ПАДЕНИЯ С ПОДАЧЕЙ ИЗ ВЕРХНЕЙ ЧАСТИ БАКА
ПИТАЮЩАЯ СИСТЕМА НА ВСАСЫВАНИИ
