- Esitar 16

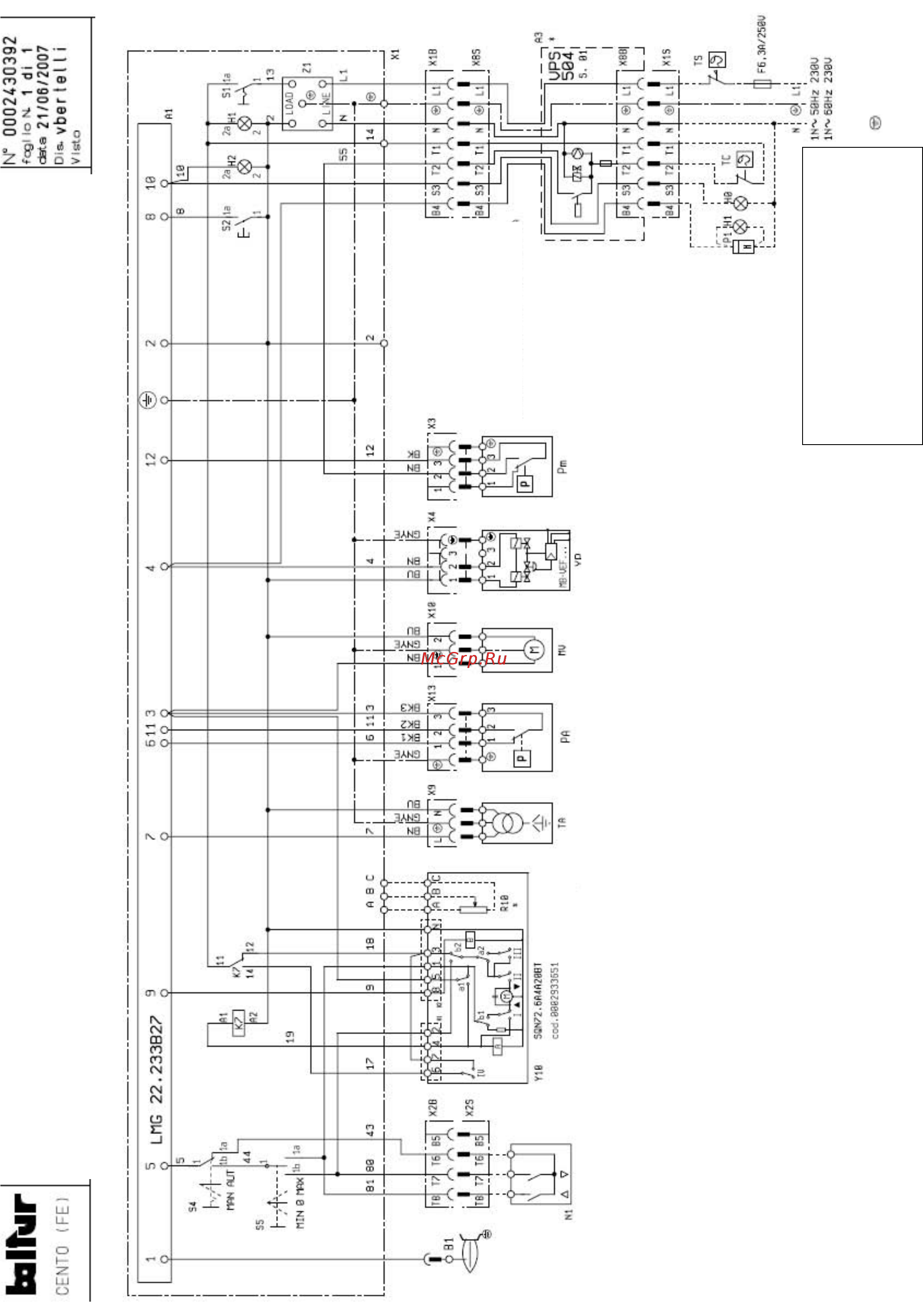

- Электрическая схема горелки эраяксаз 30 ьх 16
- Balhir 18
- Tecnologie per il clima 18
- Настоящий каталогиндикативен завод изготовитель оставляет за собой право как по модификации технических данных так и всего указанного в каталоге 18
