9 / 17
0006081116_200806
Блок управления или Время Время Пред- Пост- Время между открытием Время Время
программатор безопасности пред. продува розжиг розжиг клапана 1-ой хода открытия хода закрытия
и 2-ой ступеней заслонки заслонки
с с с с с с с
LME 22.331A2 3 30 2 2 11 12 12
LME 22.233A2 3 30 2 2 11 30 30
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ

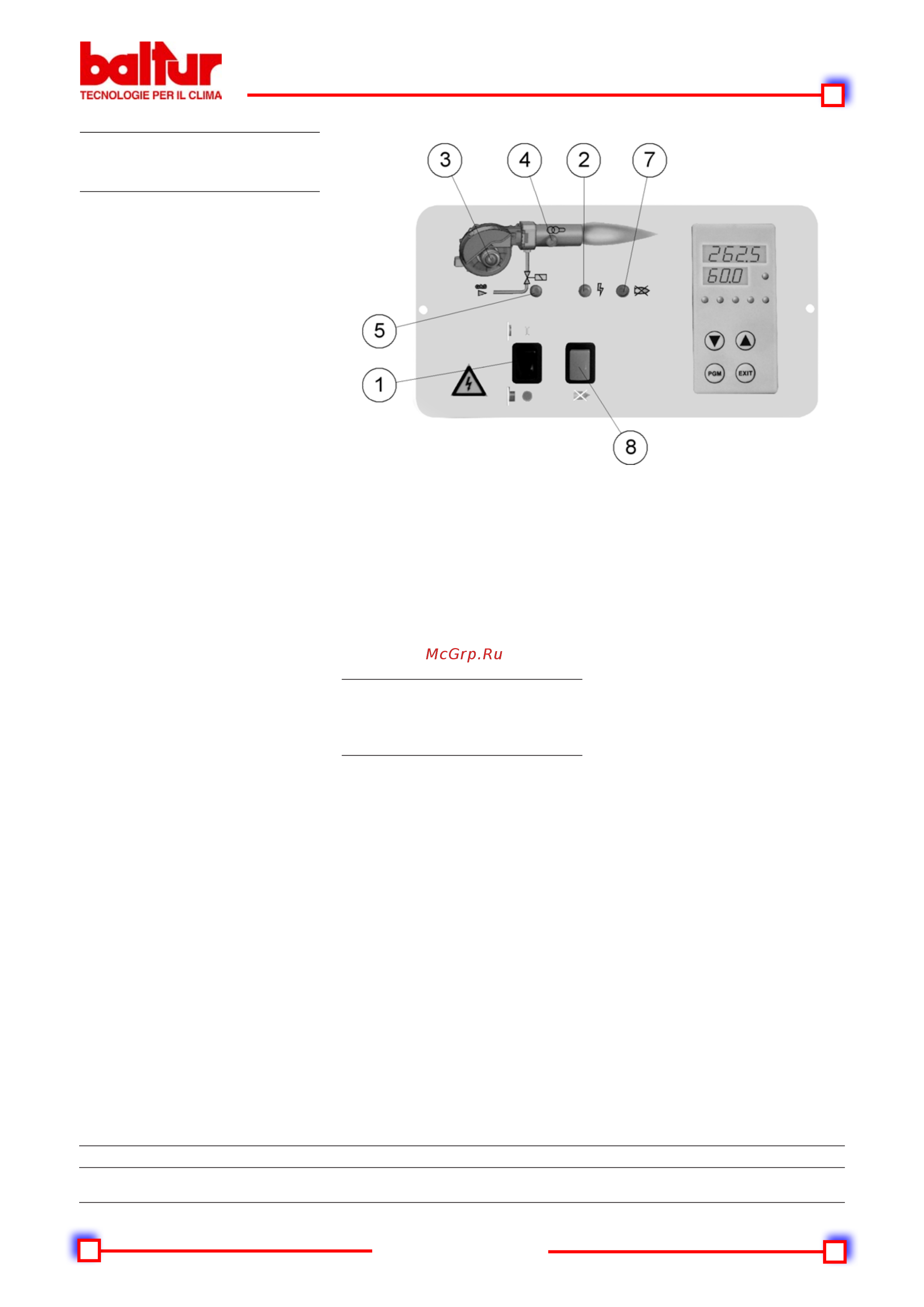

Закрывая выключатель 1 (если
термостаты закрыты), напряжение
доходит до блока управления и
контроля (загорание светодиода 2),
который запускается. Так включится
двигатель вентилятора (светодиод
3) для выполнения продува камеры
сгорания и одновременно с этим
сервопривод управления воздушной
заслонкой поместится в положение
открытия, соответствующего
максимально отрегулированной
мощности.
По окончанию фазы предварительного
продува воздушная заслонка
помещается в положение пламени
розжига. Если контрольный прессостат
давления воздуха вентиляции
обнаруживает достаточное давление,
включается трансформатор розжига
(светодиод 4), а после двух секунд
открываются газовые клапаны:
главный и предохранительный
(светодиод 5).
Уточняем, что:
a) На главном клапане имеется
устройство пропорциональной
регулировки соотношения воздуха/
газа.
b) Предохранительный клапан
выполнен в варианте ВКЛ./ВЫКЛ.
c) Воздушная заслонка управляется
электрическим сервоприводом
(см. регулировку 0002933650),
необходимо иметь ввиду, что
при останове горелки по причине
срабатывания термостата, сервопривод
возвратит заслонку в положение
закрытия.
Примечание: расход газа в положении
пламени розжига обычно должен
быть чуть больше минимального
модуляционного расхода.
Положение пламени розжига можно
настроить при помощи сервопривода
управления воздушной заслонкой
(см. 0002933650).
Наличие пламени, обнаруженное
устройством контроля, позволяет
продолжить и завершить фазу розжига
с отключением трансформатора
розжига. После этого сервопривод
плавно откроет воздушную заслонку,
а пневматический клапан увеличит
подачу газа до максимального
отрегулированного значения.
При отсутствии пламени, блок
управления останавливается в
положении "блокировки" (светодиод
7) за 3 секунды с момента открытия
главного клапана. В случае защитной
блокировки газовые клапаны сразу
же закрывают. Для восстановления
работы блока и выхода из блокировки
необходимо нажать кнопку 8 на
обзорной панели.
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ
МОДУЛЯЦИИ
Когда горелка работает на
минимальной мощности и если
зонд модуляции позволяет
(отрегулирован на значение
температуры или давления, которое
выше уже имеющегося на котле),
сервопривод регулировки воздуха
начинает поворачиваться, вызывая
плавное увеличение подачи воздуха
для горения и, следовательно,
газа, до тех пор, пока не
достигнется максимальный расход,
отрегулированный на горелке.
Увеличение давления воздуха в
вентиляторе определяется датчиком
газового пропорционального клапана,
который постепенно настраивает
расход газа с учётом постепенного
изменения давления воздуха. Горелка
остаётся в положении максимальной
подачи до тех пор, пока температура
или давление не достигнут такого
значения, при котором сработает
зонд модуляции, который вызовет
вращение сервопривода в обратную
предыдущей сторону.
Вращение назад, а следовательно и
сокращение расхода воздуха и газа,
происходит в короткие интервалы
времени. Благодаря этим операциям,
система модуляции пытается
уравновесить количество тепла,
поступающего котлу, с теплом, которое
сам котёл отдаёт при эксплуатации.
Зонд модуляции, установленный на
котле, обнаруживает запрашиваемые
изменения и автоматически
приводит в соответствие расход
топлива и воздуха для горения,
задействуя сервопривод регулировки
воздуха, поворачивая его в сторону
увеличения или уменьшения. Если
даже при работе на минимальной
мощности достигается предельное
значение температуры или давления,
на которое настроено устройство
окончательного останова (термостат
или прессостат), горелка остановится
после его срабатывания.
После опускания температуры или
давления ниже значения, при котором
сработало устройство останова,
горелка повторно запустится, выполняя
ранее описанную программу.
