11 / 29
0006081270_200803

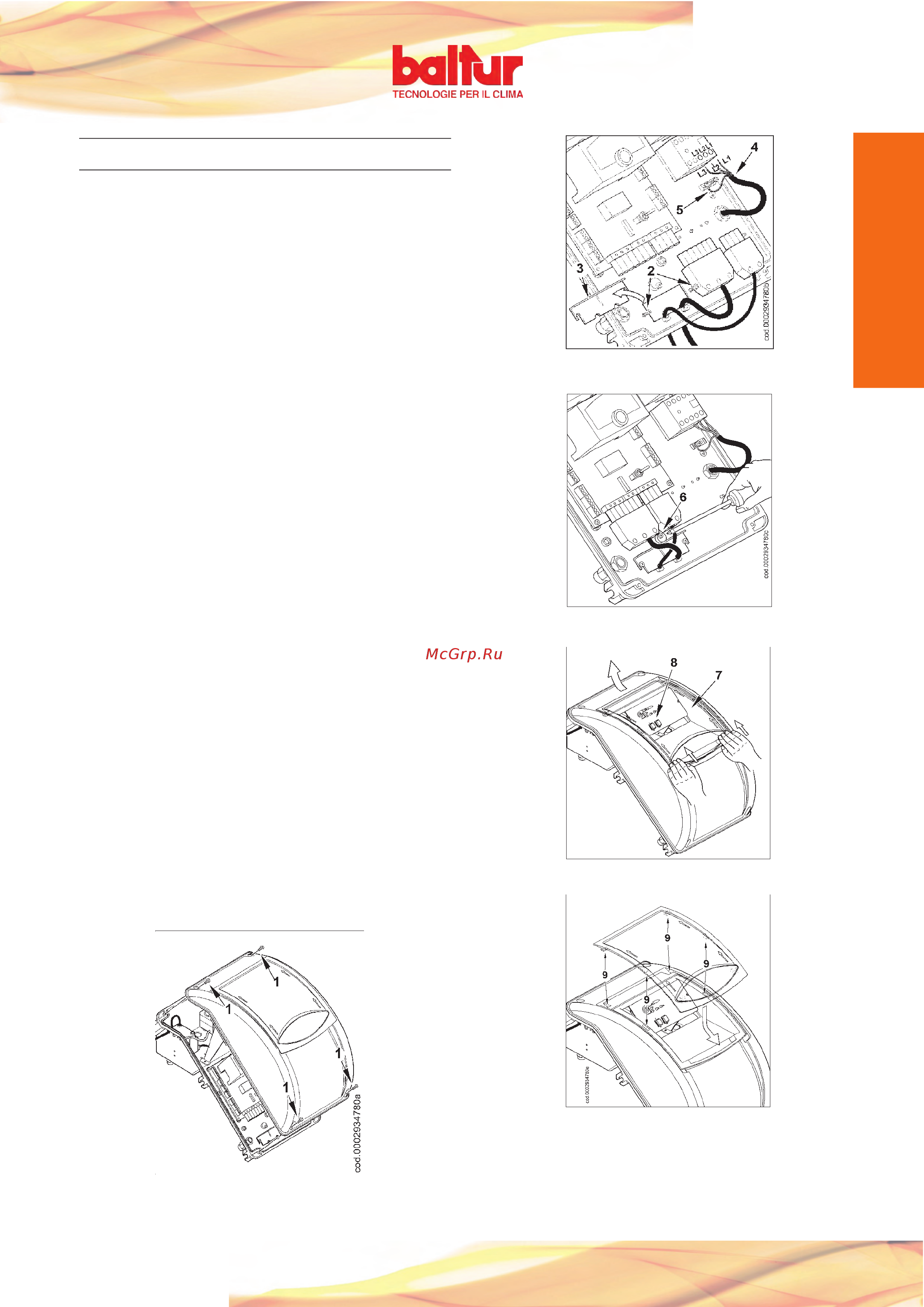

На3-фазнойлиниипитаниядолжныиметьсявыключатели
с предохранителями. Кроме этого, нормативами
предусмотреноналичиевыключателяналиниипитания
горелки. Данный выключательдолженустанавливаться
с наружной стороны котельной в наиболее удобном и
лекгодоступном месте. При выполнении электрических
соединений (линия и термостаты) придерживайтесь
указаний на электрической схеме в приложении. Для
соединения горелки с линией питания осуществите
следующее:
1) Снимитекрышку,открутив4винта(1),какрис.1,при
этомне убирайтепрозрачноеокошко.Такимобразом
можно получить доступ к электрическому щиту
горелки.
2) Ослабьтевинты(2).Послетого,какВысняликабельный
зажим(3),пропуститечерезотверстие7-штырьковыйи4-
штырьковыйразъёмы(см.рис.2).Соединитепитающие
кабели (4) к дистанционномувыключателю, закрепите
заземляющий кабель (5) и затяните соответствующий
хомут.
3)Поместите кабельный зажим, как указано на
рис.3.Повернитеэксцентрик(6)так,чтобыпластинка
зажима оказала должное давление на два кабеля,
теперь можно затянуть винты, фиксирующие
пластинку зажима.Соедините два разъёма:
7-штырьковыйи4-штырьковый.
ПРИМЕЧАНИЕ! Гнёзда кабелей 7-штырькового
и 4-штырькового разъёмов предусмотрены для
кабеля диам. 9,5-10 мм и диам. 8,5-9 мм. Это
позволяет достигнуть класс защиты IP 54 (Норма
CEI EN60529) в отношении электрического щита.
4)Длязакрытиякрышкиэлектрическогощита,закрутите
4 винта (1), используя момент затягивания, равный
приблизительно5 Нм, для обеспеченияправильного
уплотнения.Теперьможнополучитьдоступкпанели
управления (8), отцепливая прозрачное окошко (7)
лёгким надавливанием руки в направлении стрелок,
какуказанонарис.4.Подождите,покаокошконемного
продвинется,послечегоотделитеегооткрышки.
5)Для правильного расположения прозрачного окошка
на щите поступайте в соответствии с рисунком 5:
поместите крюки в соответствующие гнёзда (9),
продвиньте окошко в направлении, указанном
стрелкой, пока не услышите лёгкий щелчок. Теперь
обеспеченодолжноеуплотнение.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Рисунок1
Примечание! Открытие электрического
щита разрешено исключительно
квалифицированным специалистам.
Рисунок2
Рисунок3
Рисунок4
Рисунок5
