Baltur TBL 160P [17/28] Р у с с к и й

15/29

0006081270_200803

Модель A B C D E

TBL 85P/ P DACA 2-2,5 19 5 2 - 3 7,5-8,5

TBL 105P/ P DACA 2-2,5 19 5 2 - 3 7,5-8,5

TBL 130P/ P DACA 2-2,5 19 5 2 - 3 7,5-8,5

TBL 160P/ P DACA 2-2,5 19 5 2 - 3 7,5-8,5

TBL 210P 12-12,5 29 15 2 - 3 7,5-8,5

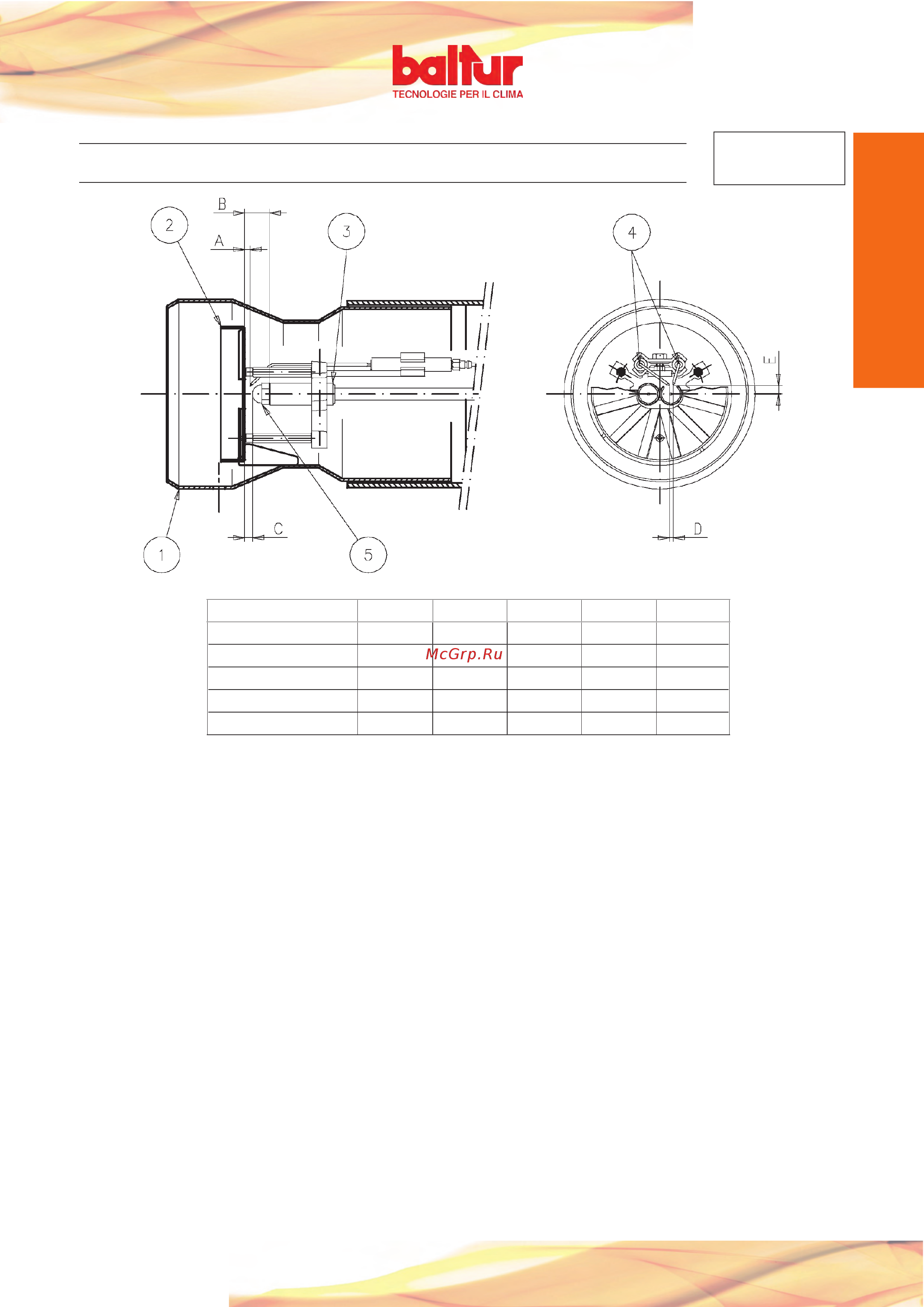

СХЕМА РЕГУЛИРОВКИ ДИСКА/ЭЛЕКТРОДОВ

N° 0002935130

ИСПР. 14/12/06

Обозначения:

1-Распылитель

2-Дискпламени

3-Опорнаявтулкафорсунки

4-Электродырозжига

5-Форсунка

После монтажа форсунки проверьте правильное

позиционирование электродов и диска в соответствии

с нижеуказанными в мм. отметками. Будет хорошим

правиломеслиВыпроверитеотметкипослевыполнения

операцийнаголовке.

ПРИМ. Во избежание повреждений опоры или

пред. подогревателя выполняйте монтаж /

демонтаж форсунки при помощи ключа или

контрключа.

РЕКОМЕНДУЕМЫЕФОРСУНКИ:

MONARCHтипаPLP60°(TBL85P)

MONARCHтипаPLP60°(TBL105P)

MONARCHтипаPLP60°(TBL130P)

STEINENтипаSS45°(TBL160P)

STEINENтипаSS45°(TBL210P)

Прим.Применениежиклеровсугломраспыления

45°помогаетзаметноулучшитьсгораниев

определенныхусловияхприменения(напр.,тесные

камерысгорания).
