Baltur GI MIST 420 DSPNM [11/79] Balfúr
![Baltur GI MIST 420 DSPNM [11/79] Balfúr](/views2/1423760/page11/bgb.png)
11

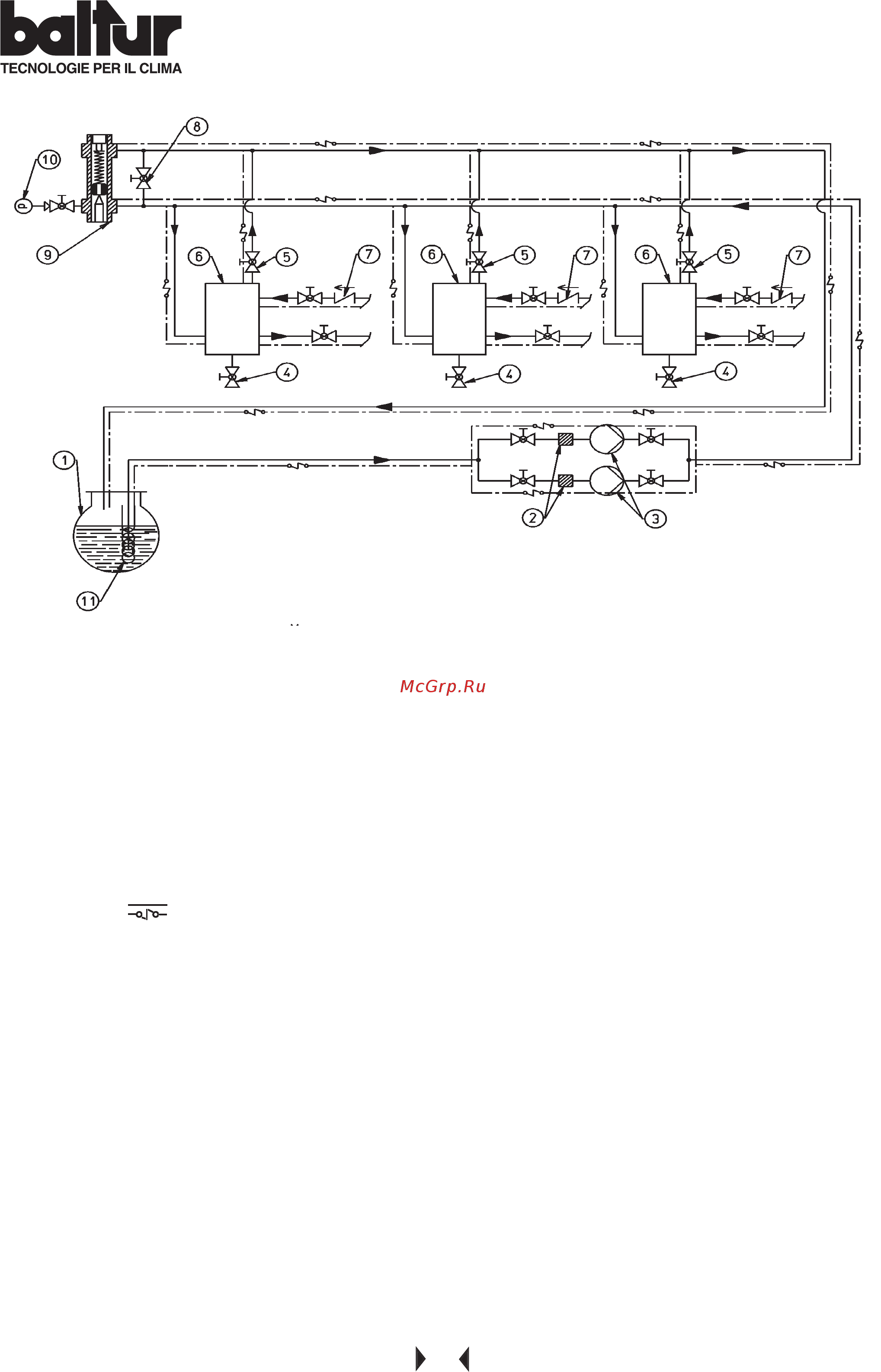

ÏÐÈÍÖÈÏÈÀËÜÍÀß ÃÈÄÐÀÂËÈ×ÅÑÊÀß ÑÕÅÌÀ ÄËß
ÄÂÓÕÏËÀÌÅÍÍÛÕ ÈËÈ ÌÎÄÓËÈÐÓÞÙÈÕ ÃÎÐÅËÎÊ
ÍÀ ÒÎÏËÈÂÍÎÌ ÌÀÇÓÒÅ (ìàêñ. 15° E äî 50° C)
N° BT 8511/5
1 - ГЛАВНЫЙ РЕЗЕРВУАР
1 - ГЛАВНЫЙ РЕЗЕРВУАР
2 - ФИЛЬТР
3 - ЦИРКУЛЯЦИОННЫЙ НАСОС
4 - СЛИВ ВОДЫ И СИСТЕМА
5 - ВЫПУСК ВОЗДУХ-ГАЗ ОБЫЧНО ЗАКРЫТ
6 - БАК РЕКУПЕРИРОВАННОГО ТОПЛИВА И ДЕГАЗАТОР
7 - ОБРАТНЫЙ КЛАПАН
8 - БАЙПАС (ОБЫЧНО ЗАКРЫТ)
9 - РЕГУЛЯТОР ДАВЛЕНИЯ ДИАПАЗОН РЕГУЛИРОВКИ 0,5-2 БАР
10 - МАНОМЕТР (0-4 БАР)
11 - ЗМЕЕВИК НАГРЕВА МАЗУТА ПАРОМ ИЛИ ГОРЯЧЕЙ ВОДОЙ
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПОДОГРЕВАЮЩИЙ ЭЛЕКТРОКАБЕЛЬ (ПРИ НЕОБХОДИМОСТИ)
ПРИМ. Баки для рекуперированного топлива (диаметр 150 мм высота 400 мм)
следует устанавливать как можно ближе к горелке, на отметке не менее 0,5 м
выше ее насоса.
