5
КРЕПЛЕНИЕ ГОРЕЛКИ К КОТЛУ
Горелку монтируют на металлическую плиту котла, где предварительно размещают шпильки в отверстиях (они
входят в состав поставки). Рекомендуется приварить шпильки электросваркой с внутренней стороны плиты. Это
предотвращает их извлечение вместе со стопорными гайками горелки при демонтаже горелки. Для введения
изолирующего фланца между горелкой и плитой котла необходимо демонтировать наконечник сгорания. Для
соединения прибора с котлом предусматриваются специальные гайки и шайбы, входящие в комплект горелки.
Прибор оснащается цилиндрическим наконечником сгорания. Рекомендуется вначале закрепить плиту котла,
а затем саму горелку. Между плитой и котлом необходимо проложить изоляционный материал толщиной не
менее 10 мм. Это делается в случае, когда люк котла не оснащен теплоизоляцией. Плита котла выполняется
по нашему чертежу и имеет толщину не менее 10 мм во избежание деформации. До того, как закрепить горелку
на котле, необходимо разместить подвижный фланец в такое положение, чтобы наконечник горелки входил
в камеру сгорания на глубину, установленную изготовителем котла. По завершении этой операции горелку
подсоединяют к газопроводу, как указано далее.

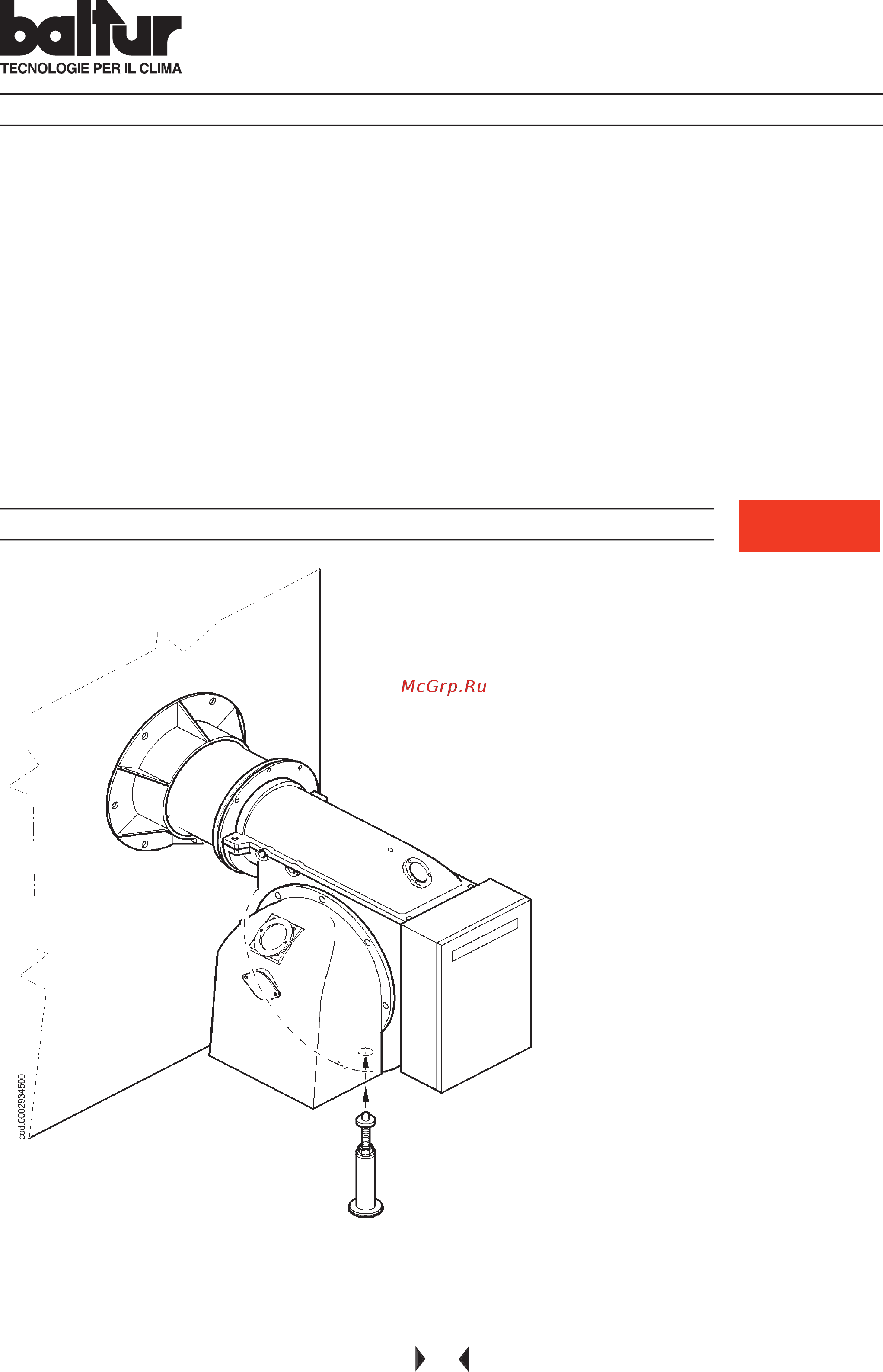

Вставить выдвижную опору, показанную
на рисунке, в отверстие, находящееся
на нижней стороне спирали горелки.
ИНСТРУКЦИИ ПО МОНТАЖУ ОПОРЫ ГОРЕЛКИ
N° 0002934500
Rev. 21/02/2005
