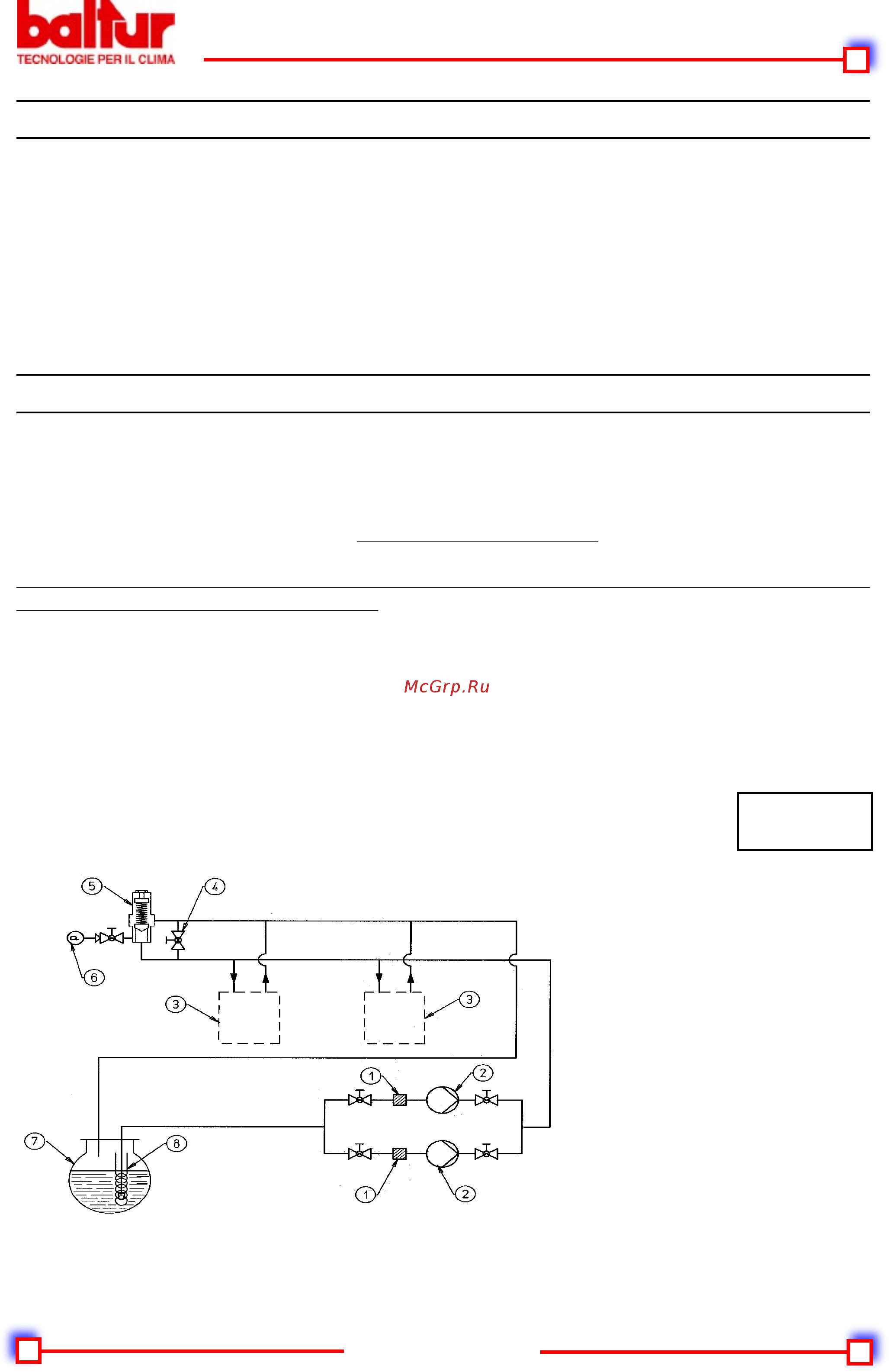

baltur____________________ i TECNOLOGIE РЕЯ IL CLIMA I ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Рекомендуется чтобы все соединения были выполнены с помощью гибкого электрического провода Трёхфазная линия электропитания с нейтралью и с сечением соответствующим мощности потребляемой горелкой должна быть укомплектована выключателем с плавкими предохранителями расположенным на теплоэлектроцентрали вблизи от горелки Все линии электропередач должны иметь предохранительную оплётку и быть достаточно удалёнными от частей аппарата с повышенной температурой Убедиться в том чтобы линия электропередачи имеющаяся в распоряжении была предусмотрена на величину напряжения и частоты соответствующих для горелки Более детальное описание приведено в специфических электросхемах УСТАНОВКА ПОДАЧИ ТОПЛИВА ГАЗОЙЛЯ Насос горелки должен получать топливо от специально предназначенной для этого системы подачи топлива со вспомогательным насосом по возможности оснащённой регулятором давления регулируемым от 0 5 до 1 бар смотри чертежи ВТ 8868 2 и 0002900380 В этом случае величина давления подачи топлива для насоса горелки 0 5 ч 1 бар не должна изменяться как при остановленной горелке так и при функционирующей горелке при максимальном выделении топлива которое требуется для котла Система подачи топлива должна быть выполнена в соответствии с нашими черетежами смотри чертежи ВТ 8868 2 и 0002900380 Определение размеров трубопроводов должно быть выполнено в зависимости от их длины и от пропускной способности используемого насоса Наши указания касаются только того что строго необходимо для обеспечения хорошего функционирования Предписания которые следует соблюдать чтобы установка отвечала требованиям Закона 615 antismog предотвращение образования смога и циркуляра Министерства Внутренних Дел 73 от 29 07 71 а также распоряжениям местного Управления пожарной охраны должны быть подобраны в специальных публикациях ПРИНЦИПИАЛЬНАЯ СХЕМА ДЛЯ ГОРЕЛОК СЕРИЯ И 1000 Т8 РУИ ФУНКЦИОНИРУЮЩИХ НА ГАЗОЙЛЕ ИЛИ НА ТОПОЧНОМ МАЗУТЕ С НОМИНАЛЬНОЙ ВЯЗКОСТЬЮ МАКС 50 Е ДО 50 С ВТ 8868 2 01 06 01 1 ФИЛЬТР 2 ЦИРКУЛИРУЮЩИЙ НАСОС 3 ПОДСТАНЦИЯ НАПОРА 4 БАЙПАС ОБЫЧНО ЗАКРЫТЫЙ 5 РЕГУЛЯТОР ДАВЛЕНИЯ РЕГУЛИРУЕМОГО ОТ 0 5 ДО 3 БАР 6 МАНОМЕТР 0 4 БАР 7 ГЛАВНАЯ ЦИСТЕРНА 8 ВОЗМОЖНЫЙ НАГРЕВ МАСЛА ПАРОМ ИЛИ ГОРЯЧЕЙ ВОДОЙ ДЛЯ ПОДДЕРЖАНИЯ ТАКЖЕ ВО ВРЕМЯ ОСТАНОВКИ ТЕМПЕРАТУРЫ ДОСТАТОЧНОЙ ДЛЯ ПЕРЕТЕКАНИЯ ПО ТРУБОПРОВОДУ 10 69 0006080660 200707
