11 / 69
0006080660_00707
№ 0002900380

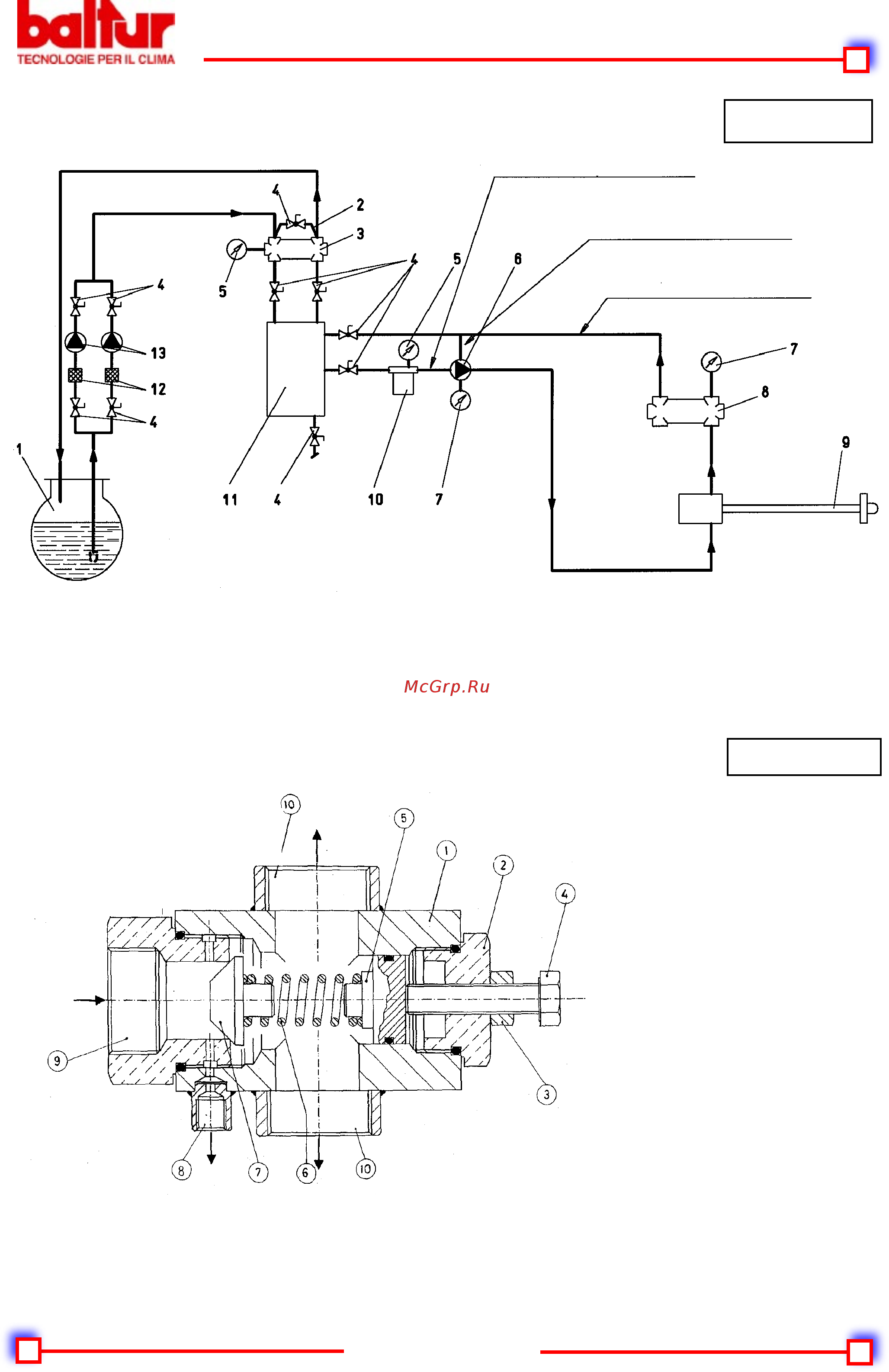

ПОЛНАЯ СХЕМА ЦЕПИ ГАЗОЙЛЯ ДЛЯ ГОРЕЛОК PYR . . .
Всасывающая труба насоса горелки
Обратная труба насоса горелки
Обратная труба от горелки
1 - Главная цистерна
2 - Возможно установленный байпас регулятора давления
3 - Возможно установленный клапан регулирования низкого давления
4 - Ручной шариковый отсечный клапан
5 - Манометр 0 ё 3 бар
6 - Питающий насос горелки с вмонтированным регулятором
давления (20 ё 22 бар)
7 - Манометр 0 ё 30 бар
8 - Регулятор обратного давления
(мин. 5 ё 7 бар, макс. 18 ё 20 бар)
9 - Узел распылителя с магнитом
10 - Фильтр самоочищающийся
11 - Резервуар - дегазатор Ж 195 х 530
12 - Фильтр
13 - Циркулирующий насос
N° 0002932080
УЗЕЛ КЛАПАНА РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ТОПЛИВА, ДЛЯ
ВСПОМОГАТЕЛЬНОГО КОНТУРА
1 КОРПУС КЛАПАНА
ЗАГЛУШКА, УДЕРЖИВАЮЩАЯ РЕГУЛИРОВОЧНЫЙ ВИНТ
3 ГАЙКА, БЛОКИРУЮЩАЯ РЕГУЛИРОВОЧНЫЙ ВИНТ
4 РЕГУЛИРОВОЧНЫЙ ВИНТ
5 ВТУЛКА ЦЕНТРИРОВАНИЯ ПРУЖИНЫ
6 ПРУЖИНА
7 ОБТЮРАТОР
8 СОЕДИНЕНИЕ КРЕПЛЕНИЯ МАНОМЕТРА
9 ВХОД ТОПЛИВА
10 ВЫХОД ТОПЛИВА
