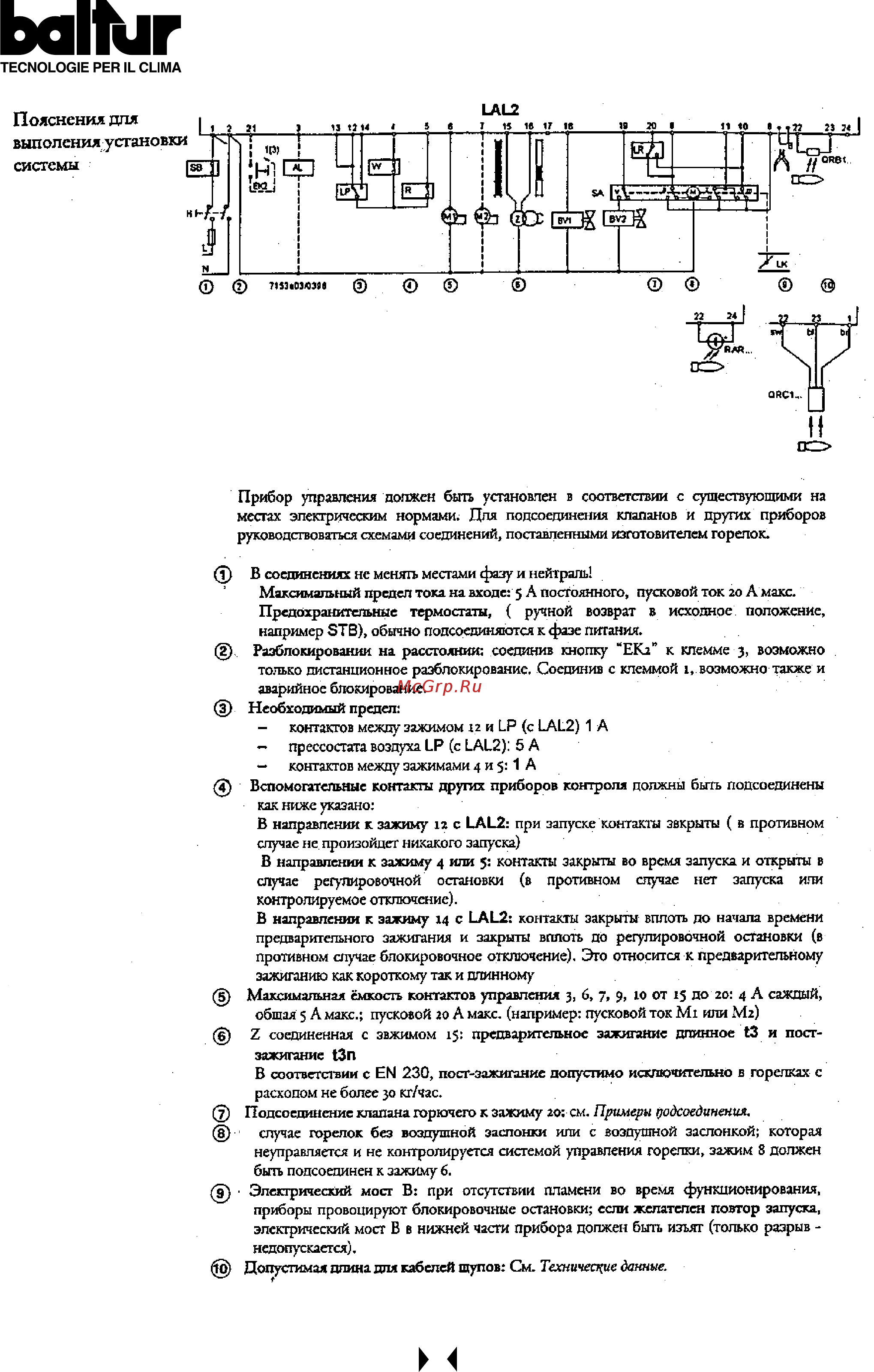

baltur TECNOLOGIE PER IL CLIMA Прибор управления должен быть установлен в соответствии с существующими на местах электрическим нормами Для подсоединения клапанов и других приборов руководствоваться схемами соединений поставленными изготовителем горелок В соединениях нс менять местами фазу и нейтраль Максимальный предел тока на входс 5 А постоянного пусковой ток 20 А макс Предохранительные термостаты ручной возврат в исходное положение например STB обычно подсоединяются к фазе питания Разблокировании на расстоянии соединив кнопку ЕКа к клемме з возможно только дистанционное разблокирование Соединив с клеммой 1 возможно также и аварийное блокирование 3 Необходимый предел контактов между зажимом 12 и LP с LAL2 1 А прессостата воздуха LP с LAL2 5 А контактов между зажимами 4 и 5 1 А Вспомогательные контакты других приборов контроля должна быть подсоединены как ниже указано В направлении к зажиму 12 с LAL2 при запуске контакты закрыты в противном случае не произойдет никакого запуска В направлении к зажиму 4 или 5 контакты закрыты во время запуска и открыты в случае регулировочной остановки в противном случае нет запуска или контролируемое отключение В направлении к зажиму 14 с LAL2 контакты закрыты вплоть до начала времени предварительного зажигания и закрыты вплоть по регулировочной остановки в противном случае блокировочное отключение Эго относится к предварительному зажиганию как короткому так и длинному 5 Максимальная ёмкость контактов управления j 6 7 9 10 от 15 да 20 4 А саждый обшая 5 А макс пусковой 20 А макс например пусковой ток Mi или Ма Z соединенная с звжимом 15 предварительное зажигание длинное t3 и пост зажигание t3n В соотастсгзии с EN 230 пост зажигание допустимо исключительно в горелках с расходом не более 50 кг час Подсоединение клапана горючего к зажиму го см Примеры додсоединенил случае горелок без воздушной заслонки или с воздушной заслонкой которая неуправляется и не контролируется системой управления горелки зажим 8 должен быть подсоединен к зажиму б д Электрический мост В при отсутствии пламени во время функционирования приборы провоцируют блокировочные остановки если желателен повтор запуска электрический мост В в нижней части прибора должен быть изъят только разрыв недопус кается Допустимая длина для кабелей щупов См Технические данные з
