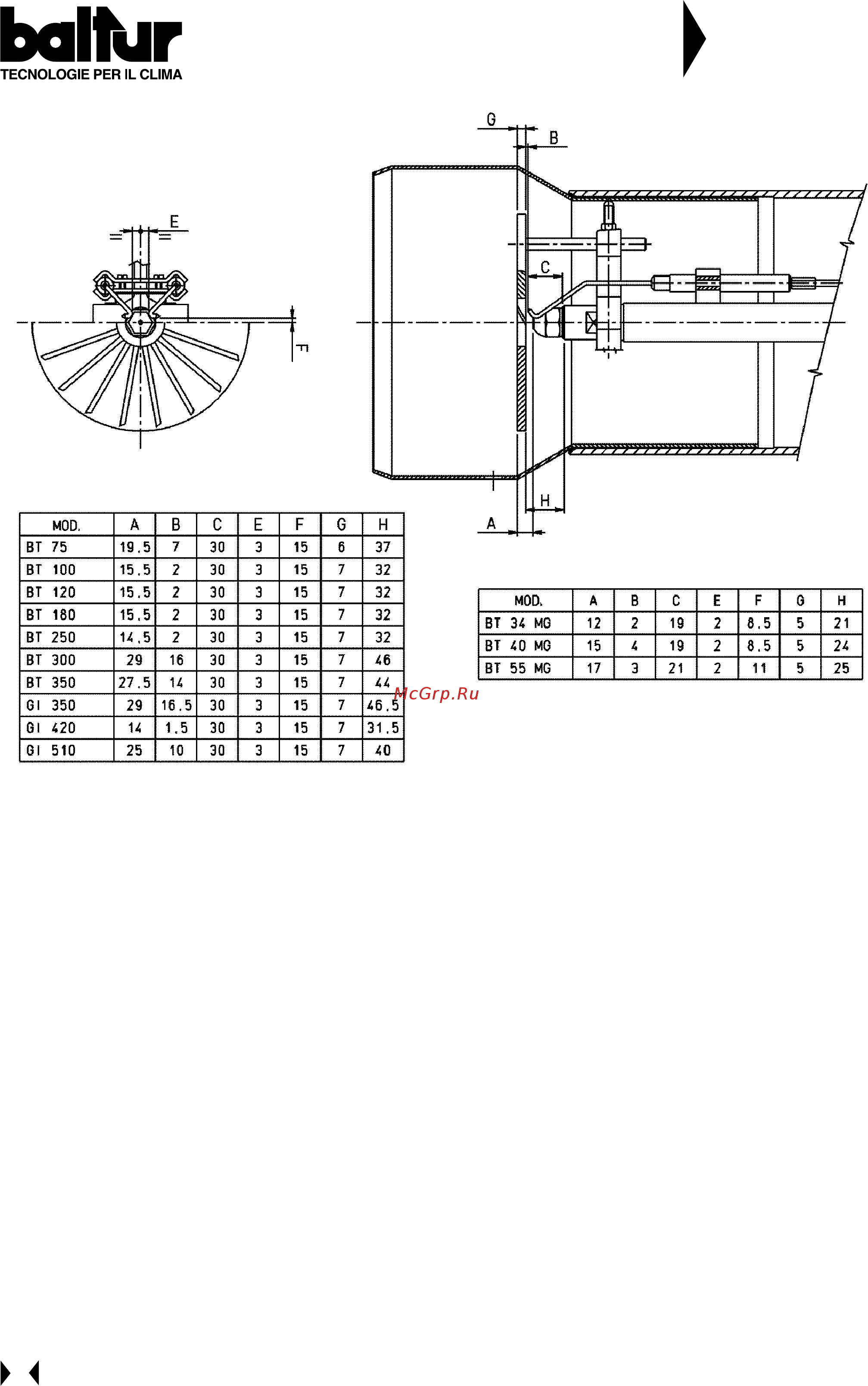

baltùr TECNOLOGIE PER IL CLIMA ПРИМЕРНАЯ СХЕМА РАСПОЛОЖЕНИЯ ФОРСУНКА ЭЛЕКТРОДЫ ДИСК ПЛАМЕНИ И РЕГУЛИРОВКА РАССТОЯНИЯ О НАСАДКА ДИСК А 19 5 В 7 С Е F G н 30 3 15 37 ВТ 100 ВТ 120 15 5 2 30 3 15 6 7 15 5 2 30 3 15 7 32 ВТ 180 2 3 3 7 32 2 30 30 15 ВТ 250 15 5 14 5 15 7 32 ВТ 300 29 16 30 3 15 7 46 ВТ 350 27 5 14 30 3 15 7 44 Gl 350 29 14 16 5 30 3 15 7 45 5 Gl 420 1 5 30 3 15 7 31 5 Gl 510 25 10 30 3 15 7 40 МОП ВТ 75 0002931451 32 А 3 с Е F G Н ВТ 34 MG 12 19 2 8 5 5 ВТ 40 MG 15 2 4 19 2 8 5 5 21 24 ВТ 55 MG 17 3 21 2 11 5 25 N0D ПРОВЕРКИ После зажигания горелки требуется проверить устройства безопасности фоторезистор блокирующее устройство термостат 1 Фоторезистор это устройство для контроля пламени и следовательно оно должно быть в состоянии сработать если в процессе функционирования пламя погаснет эта проверка выполняется не раньше чем пройдет минимум одна минута после зажигания 2 Горелка должна быть в состоянии перейти в состояние блокировки и остановиться если на стадии зажигания и за время предварительно заданное аппаратурой управления не появится пламя Блокировка влечет за собой немедленное перекрытие подачи топлива и следовательно остановку горелки при этом загорается сигнальная лампочка блокировки Для проверки эффективности фоторезистора и устройства блокировки действуйте как указано ниже а Включите горелку Ь Спустя по крайней мере одну минуту после того как произошло зажигание извлеките фоторезистор вынув его из гнезда и имитируя отсутствие пламени затемнением фоторезистора закройте рукой или тканью окно вырезанное на держателе фоторезистора Пламя горелки должно погаснуть с Если продолжать держать фоторезистор в темноте горелка вновь зажжется однако фоторезистор не видит света через период времени определенный программой оборудование переходит в режим блокировки Разблокировать оборудование можно только вручную нажимая специальную КНОПКА разблокировка Испытание эффективности блокировки должно быть проведено по крайней мере дважды 3 Убедитесь в исправности всех термостатов и или прессостатов соответствующее срабатывание вызывает прекращение функционирования М управления горелки проверив что
