4. МОНТАЖ ГОРЕЛКИ

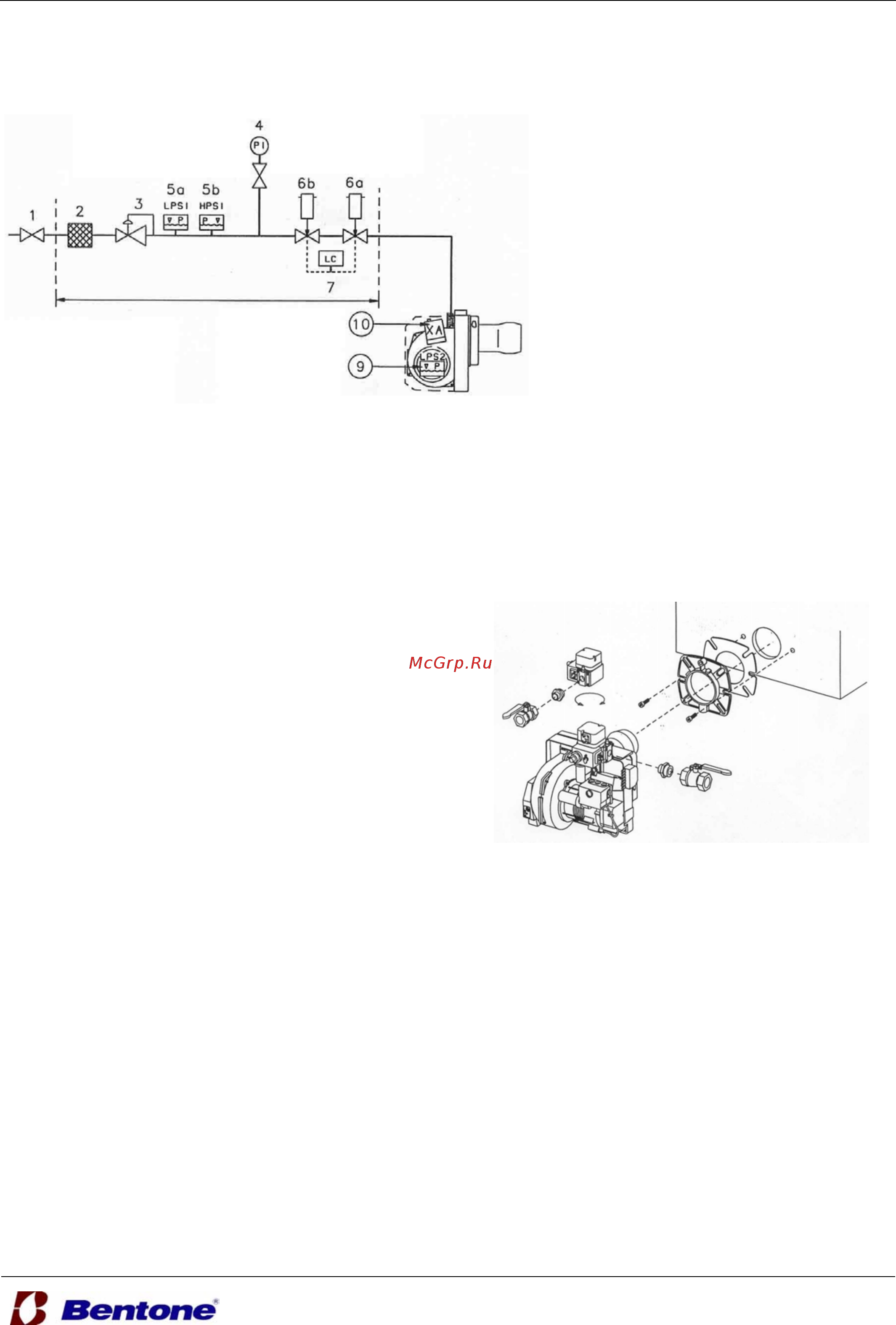

СТРУКТУРНАЯ СХЕМА 1-СТУПЕНЧАТОЙ ГОРЕЛКИ
1. Шаровой кран;
2. Фильтр;
3. Регулятор;
4. Манометр с игольчатым
клапаном;
5а. Реле минимального дав-
ления газа;
5b. Реле максимального
давления газа
*)
;
6а. Главный клапан;
6b. Предохранительный кла-
пан
*)
;
7. Система контроля герме-
тичности клапанов
*)
;
9. Реле давления воздуха;
10. Блок управления газовой
горелкой.
*)
Позиции “4”, “5b”, “6b” и “7” являются необязательными для горелок мощностью ниже
350 кВт (заказываются дополнительно).
Внимание!
Позиции “2”, “3”, “4”, “5a”, “5b”, “6a”, “6b” и “7” входят в мультиблок.
МОНТАЖ ГОРЕЛКИ НА КОТЛЕ
Прикрепить к котлу фланец и прокладку,
прилагаемые к горелке. Если необходимо
просверлить новые крепежные отверстия,
используя в качестве матрицы зафиксирован-
ный фланец. При установке горелки
используются крепежные винты М8-М10.
Вставить горелку и зафиксировать её с
помощью винтов во фланце. Убедиться, что
горелка закреплена без перекосов.
Заводская сборка газовой арматуры
выполнена горизонтально. Соединение для
подключения газовой магистрали выполнено справа. Если необходимо подвести газ с
другой стороны, газовая арматура должна быть повернута на 180° влево и вверх.
Кроме того, возможно подсоединие с задней стороны мультиблока.
Арматуру можно также удлинить таким образом, чтобы она проходила снаружи котла,
если не имеется достаточного пространства. Убедитесь, что расстояние между
внутренней сборкой и газовой арматурой не слишком велико. Если расстояние
слишком большое, не будет времени для того, чтобы зажечь горелку.
ПРИМЕР УСТАНОВКИ
Подсоедините газовую магистраль к горелке с помощью шарового клапана. Для того,
чтобы облегчить обслуживание горелки между системой подачи газа и шаровым
клапаном используется соединительная гайка. Убедитесь, что соединительная гайка,
шаровый клапан и газопровод позволяют легко снять горелку для выполнения проверок
и обслуживания.
