ENERTECH Group Company Горелочные устройства
Газовая горелка
07020501 - BG100R - Instruction.doc
5. ПУКОНАЛАДОЧНЫЕ РАБОТЫ

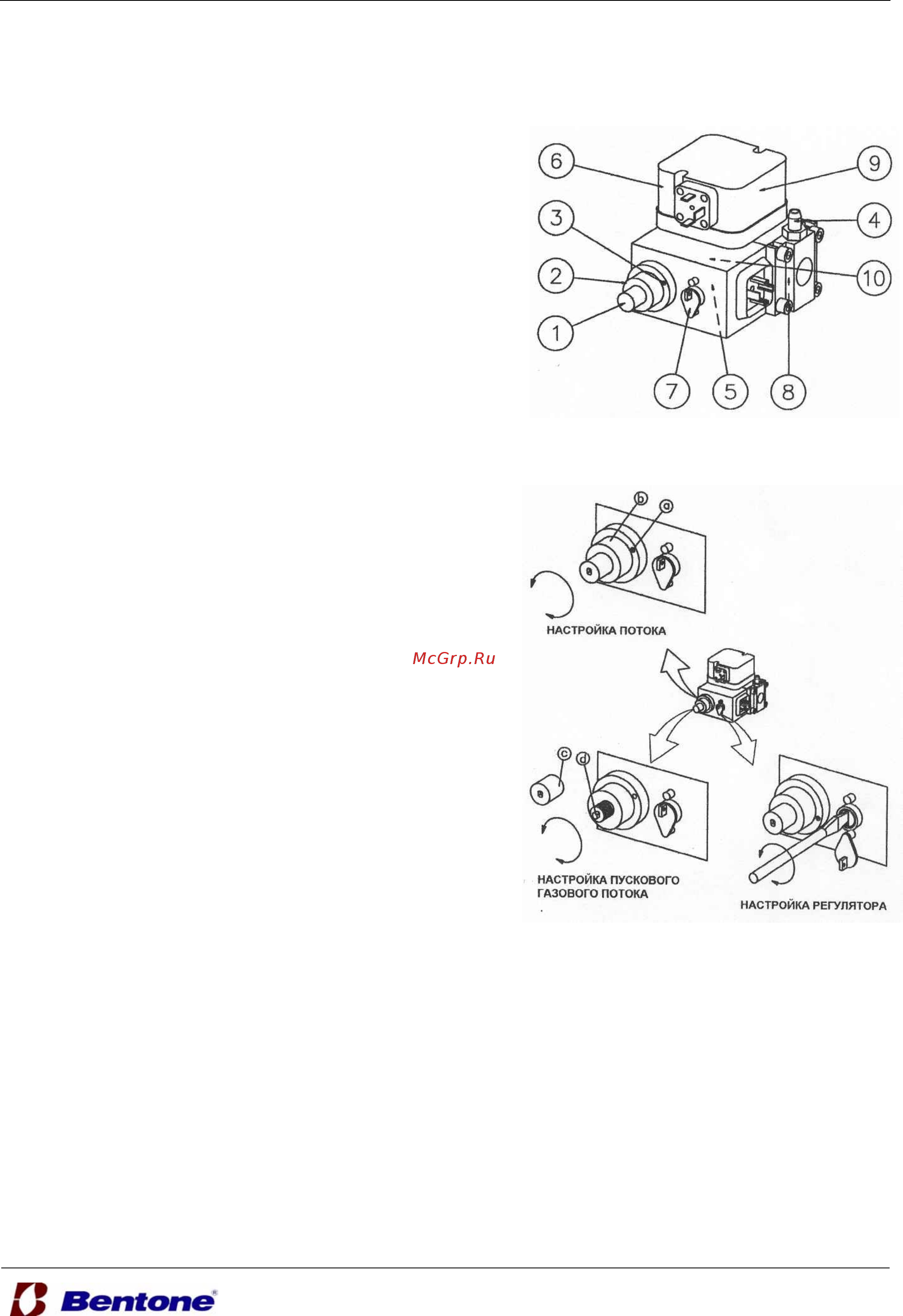

НАСТРОЙКА МУЛЬТИБЛОКОВ MB-DLE 403 / MB-DLE 053
Максимальное давление на входе:
MB - DLE 403: 100 мбар
MB - DLE 053: 60 мбар
Редукционное давление:
3 - 20 мбар
Соленоидный клапан:
медленное открывание клапанов при регулируемой
стартовой нагрузке и максимальном потоке.
1. устройство регулировки стартовой нагрузки с
защитным колпачком
2. гидравлический демпфер
3. стопорящий винт
4. испытательный ниппель (давление на входе)
5. испытательный ниппель (давление после
регулятора)
6. испытательный ниппель (давление во
внутренней сборке)
7. регулятор
8. фильтр
9. реле давления газа
10. соленоидный клапан.
НАСТРОЙКА ПОТОКА
Ослабьте стопорный винт “а”.
При вращении гидравлическое устройство ”b”:
вправо - поток газа уменьшается;
влево - поток газа увеличивается.
Затяните снова стопорный винт “a”. Регулировку
потока можно также выполнить с помощью
регулятора (7). Настройте давление на выходе на
значение, дающее желаемый поток газа при
полностью открытом клапане. При малых
производительностях (газового потока) также
необходимо выполнить настройку, как это описано
выше.
НАСТРОЙКА ПУСКОВОГО ГАЗОВОГО ПОТОКА
Снимите предохранительный колпачок “с” и,
используя его в качестве инструмента, вращайте регулировочную ручку “d” до
получения желаемого объёма пускового газового потока. При вращении вправо
пусковой газовый поток уменьшается. При вращении влево - увеличивается.
НАСТРОЙКА РЕГУЛЯТОРА
Настройку давления газа на выходе из регулятора производите с помощью отвертки.
Минимальное и максимальное давления на выходе соответствуют приблизительно 60
оборотам пружины. Невозможно заменять пружины регулировки давления, чтобы
изменить давление на выходе.
Вращение вправо приводит к увеличению давления на выходе. Вращение влево – к его
уменьшению.
-9-
