Газовая горелка

07020501 - BG100R - Instruction.doc

-5 -

-6 -

ЭЛЕКТРООБОРУДОВАНИЕ

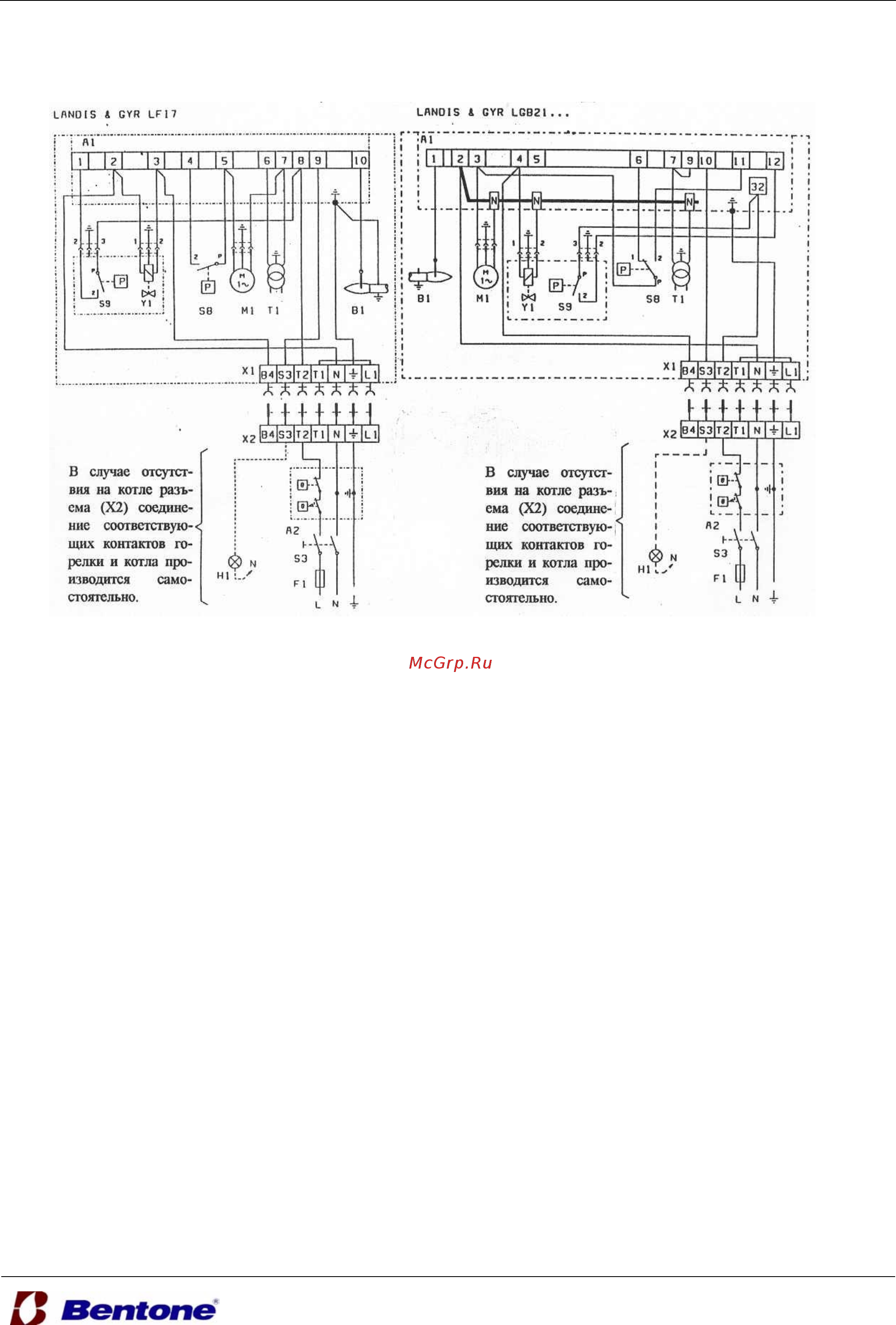

СХЕМЫ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

КОМПОНЕНТЫ

A1 – блок управления горелкой;

A2 – двойной термостат;

B1 – ионизационный электрод;

F1 – плавкий предохранитель;

H1 – аварийная сигнальная лампа, 220 В;

M1 – электромотор горелки;

S3 – главный выключатель;

S8 – реле давления воздуха;

T1 – трансформатор зажигания;

X1 – разъём горелки;

X2 – разъём котла;

Составные мультиблока:

S9 – реле давления газа;

Y1 – газовый магнитный клапан;

Внимание!

Подключение к электросети производится квалифицированным специалистом в соответствии с

действующими местными нормами и правилами.
